Clemă șir 3 etaje 6 conexiuni max. 2.5 mm² ST 2,5-PE/L/N - Phoenix Contact 3036084

30,81 lei 27,73 lei / buc

*Include TVA

In stoc

Termen estimat de livrare: 1 - 2 zile lucratoare

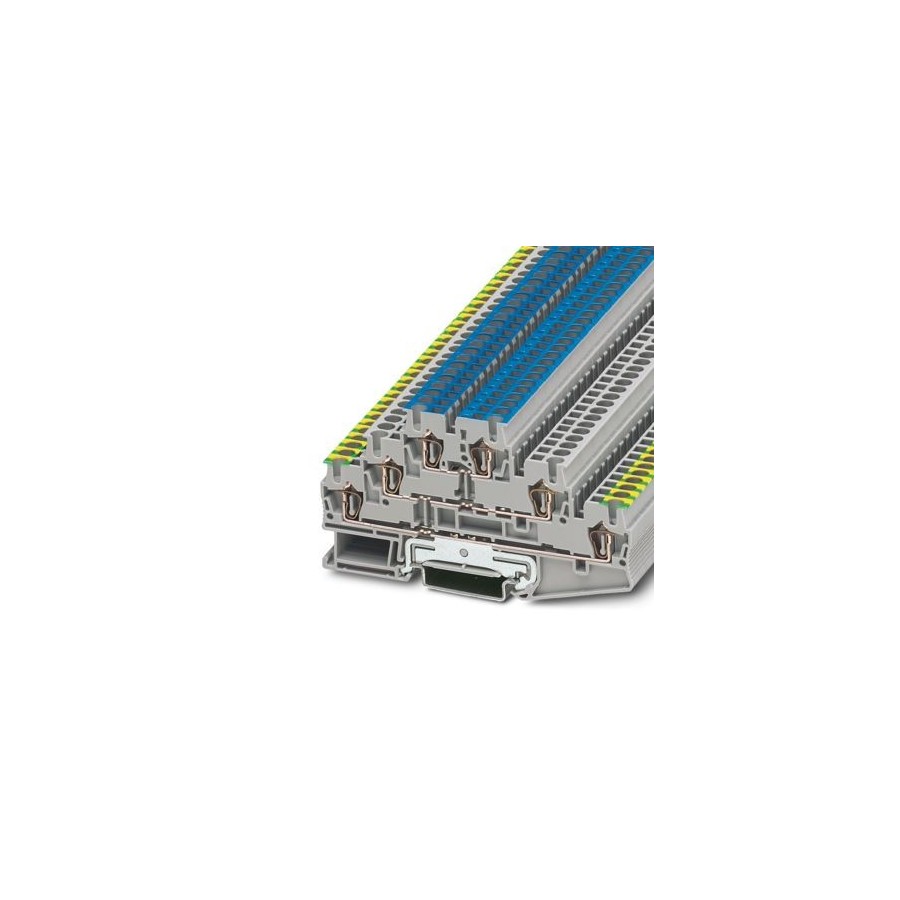

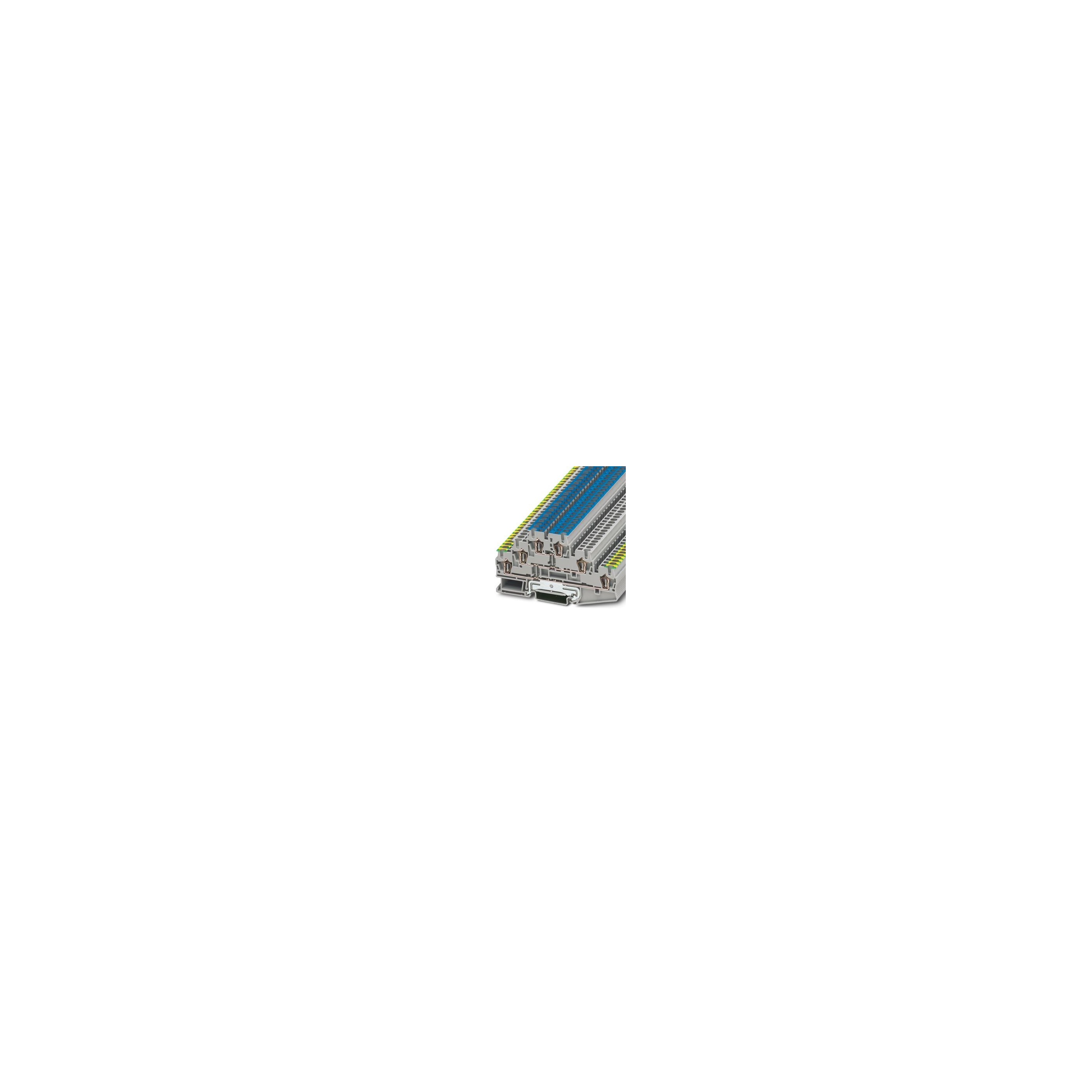

Clemă șir 3 etaje PE/L/N, 6 conexiuni, 2,5 mm² - Phoenix Contact 3036084

Name: Clemă șir 3 etaje PE/L/N, 6 conexiuni, 2,5 mm² - Phoenix Contact 3036084
Brand: Phoenix Contact
SKU: 3036084
Price: 22.92 RON
Availability: InStock

Distribuie pe o singură clemă faza, nulul și conductorul de protecție, cu câte două conexiuni pe etaj. Etajul PE face contact cu șina DIN prin piciorul clemei, iar etajele L și N sunt izolate de șină. Conectează conductoare rigide de 0,08 … 4 mm² și flexibile de 0,08 … 2,5 mm², dezizolate pe 8 … 10 mm. Arcul se deschide cu o șurubelniță plată. La capătul șirului se montează capacul D-ST 2,5-3L.

Cod Produs: 3036084

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Drepturile dumneavoastră în baza garanției legale

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Detalii Tehnice

Curent nominal: 22 A
Tip montaj: șină DIN
Numar Conexiuni: 6
Tip clemă: clemă șir
Sectiune: 2.5 mm²
Material conexiune: Cupru-Cupru
Culoare: gri-albastru-verde
Gama: Phoenix Contact
Tip: clemă șir

Cod 3036084

cod EAN13 4017918876579

Descriere

Clemă șir pe 3 etaje PE/L/N Phoenix Contact ST 2,5-PE/L/N, cod 3036084

Clema ST 2,5-PE/L/N are o lățime de 5,2 mm. Pe ea se distribuie cele trei potențiale ale unui circuit monofazat: conductorul de protecție, faza și nulul. Fiecare etaj are două puncte de conexiune, deci clema preia în total 6 conductoare. Etajul PE face contact cu șina DIN prin piciorul clemei, iar etajele L și N sunt izolate de șină.

Conductoarele se prind în conexiuni cu arc (spring-cage), deschise cu o șurubelniță plată. Etajele PE și N au marcaj de culoare, pentru o distribuție a potențialelor ușor de urmărit în tablou. Clema face parte din familia ST de cleme cu arc Phoenix Contact.

Limite electrice de utilizare

Tensiune nominală 500 V, curent nominal 22 A, conform IEC 60947-7-1.
Curentul maxim de sarcină este de 28 A, cu conductoare de 4 mm².
Categorie de supratensiune III, grad de poluare 3, tensiune de impuls nominală 6 kV.
Etajul PE preia potențialul șinei DIN. Phoenix Contact cere verificarea capacității de curent a șinei folosite.
Clema nu are cuțit de separare și nici siguranță. Pentru deconectarea circuitelor se folosesc alte tipuri de cleme.

Conexiuni

Trei etaje cu câte două puncte de conexiune, în total 6 conexiuni și 3 potențiale.
Conductor rigid: 0,08 … 4 mm² (AWG 28 … 12).
Conductor flexibil: 0,08 … 2,5 mm². Conductor flexibil cu manșon de capăt, cu sau fără guler de plastic: 0,14 … 2,5 mm².
Două conductoare flexibile de câte 0,5 mm² intră în același punct de conexiune, cu manșon TWIN cu guler de plastic.
Lungimea de dezizolare este de 8 … 10 mm.
Arcul se deschide cu o șurubelniță plată, de exemplu SZF 1-0,6X3,5, cod 1204517.

Montaj și construcție

Montaj pe șină DIN NS 35/7,5 sau NS 35/15.
Lățime 5,2 mm, înălțime 99,5 mm, adâncime 58 mm pe NS 35/7,5 și 65,5 mm pe NS 35/15.
Clema are o parte laterală deschisă. La capătul șirului se montează capacul D-ST 2,5-3L, cod 3036660, cu lățimea de 2,2 mm.
Corp din poliamidă (PA), gri RAL 7042, grupa de material izolant I, clasă de inflamabilitate UL 94 V0.
Temperatura de funcționare este de −60 … +110 °C, inclusiv încălzirea proprie. Montajul și acționarea se fac la −5 … +70 °C.

Aplicații

Distribuția circuitelor monofazate L, N și PE în tablouri și dulapuri, pe o singură clemă.
Racordarea consumatorilor alimentați prin cablu cu fază, nul și conductor de protecție.
Aplicații feroviare: clema îndeplinește cerințele de protecție la foc DIN EN 45545-2, R22, R23, R24 și R26, HL 1 … HL 3.

Variante înrudite din serie

Phoenix Contact ST 2,5-PE/L/L, cod 3036097: clemă pe 3 etaje cu picior PE, cu două etaje de fază în loc de fază și nul.

Accesorii recomandate de producător

Capac de capăt D-ST 2,5-3L, cod 3036660.
Punți de legătură FBS …-5, pentru pasul de 5,2 mm, de exemplu FBS 2-5, cod 3030161.
Marcaje ZB 5,LGS:L1-N,PE, cod 1050415, și bandă de marcaj nescrisă ZB 5, cod 1050004.
Suport de marcaj pe 3 niveluri STP 5-3, cod 0810562.
Șurubelniță de acționare SZF 1-0,6X3,5, cod 1204517.

Date tehnice

Producător	Phoenix Contact
Cod producător	3036084
Denumire producător	ST 2,5-PE/L/N, Multi-level terminal block
Tip	Clemă șir pe 3 etaje, cu picior PE
Număr de etaje / potențiale	3 / 3 (PE, L, N)
Tensiune nominală	500 V
Curent nominal	22 A
Curent maxim de sarcină	28 A, cu conductor de 4 mm²
Tensiune de impuls nominală	6 kV
Categorie de supratensiune / grad de poluare	III / 3
Putere disipată maximă în condiții nominale	0,77 W
Număr de conexiuni	6, câte 2 pe etaj
Secțiune nominală	2,5 mm²
Conductor rigid	0,08 … 4 mm² (AWG 28 … 12)
Conductor flexibil	0,08 … 2,5 mm² (AWG 28 … 14)
Conductor flexibil cu manșon de capăt	0,14 … 2,5 mm²
2 conductoare flexibile cu manșon TWIN	0,5 mm²
Lungime de dezizolare	8 … 10 mm
Tehnologie de conectare	Conexiune cu arc (spring-cage)
Mod de montaj	Șină DIN NS 35/7,5 și NS 35/15
Lățime	5,2 mm
Lățime capac de capăt	2,2 mm
Înălțime	99,5 mm
Adâncime pe NS 35/7,5 / NS 35/15	58 mm / 65,5 mm
Greutate	20 g
Temperatură de funcționare	−60 … +110 °C, inclusiv încălzirea proprie
Temperatură de montaj și acționare	−5 … +70 °C
Temperatură de depozitare și transport	−25 … +60 °C
Umiditate admisă în funcționare	20 … 90 %
Material izolant	Poliamidă (PA), grupa I
Clasă de inflamabilitate	UL 94 V0
Culoare	Gri RAL 7042
Standard de conectare	IEC 60947-7-1 / IEC 60947-7-2
Protecție la foc, vehicule feroviare	DIN EN 45545-2, R22, R23, R24, R26, HL 1 … HL 3
Certificări	CSA, cULus Recognized, EAC
RoHS UE	Conform, fără exceptări
REACH	Nicio substanță candidată peste 0,1 %
Ambalare	50 buc.; cantitate minimă de comandă 1 buc.
Cod vamal	85369010
Țară de origine	Polonia
ETIM / ECLASS / UNSPSC	EC000901 / 27250104 / 39121400
EAN	4017918876579

Întrebări frecvente

Prin ce diferă ST 2,5-PE/L/N de ST 2,5-PE/L/L?

Ambele cleme au trei etaje și picior PE. ST 2,5-PE/L/N are un etaj de fază și un etaj de nul, marcat color, pentru circuite monofazate. ST 2,5-PE/L/L, cod 3036097, are două etaje de fază.

Ce curent și ce tensiune suportă clema ST 2,5-PE/L/N?

Clema ST 2,5-PE/L/N are tensiunea nominală de 500 V și curentul nominal de 22 A. Curentul maxim de sarcină este de 28 A, cu conductoare de 4 mm².

Poate separa sau proteja circuitul clema ST 2,5-PE/L/N?

Nu. ST 2,5-PE/L/N este o clemă de trecere pe trei etaje, fără cuțit de separare și fără siguranță. Pentru deconectare sau protecție se folosesc alte tipuri de cleme.

Ce secțiuni de conductor acceptă clema ST 2,5-PE/L/N?

Clema ST 2,5-PE/L/N acceptă conductoare rigide de 0,08 … 4 mm² și flexibile de 0,08 … 2,5 mm². Cu manșon de capăt, secțiunea este de 0,14 … 2,5 mm². Lungimea de dezizolare este de 8 … 10 mm.

Cum se face legătura PE în clema ST 2,5-PE/L/N?

Etajul PE face contact cu șina DIN prin piciorul clemei. Phoenix Contact cere verificarea capacității de curent a șinei. Etajele L și N sunt izolate față de șină.

Este necesar un capac de capăt pentru ST 2,5-PE/L/N?

Da. Clema are o parte laterală deschisă. La capătul șirului se montează capacul D-ST 2,5-3L, cod 3036660, cu lățimea de 2,2 mm.

Pe ce șine DIN se montează clema ST 2,5-PE/L/N?

Clema ST 2,5-PE/L/N se montează pe șine NS 35/7,5 și NS 35/15. Adâncimea montată este de 58 mm pe NS 35/7,5 și de 65,5 mm pe NS 35/15.

Ce garanție se aplică produsului?

Pentru clienții persoane fizice se aplică garanția legală de conformitate de 24 de luni de la data livrării, conform OUG 140/2021. Pentru clienții persoane juridice se aplică garanția comercială acordată de producător și condițiile contractuale, potrivit Codului civil.
