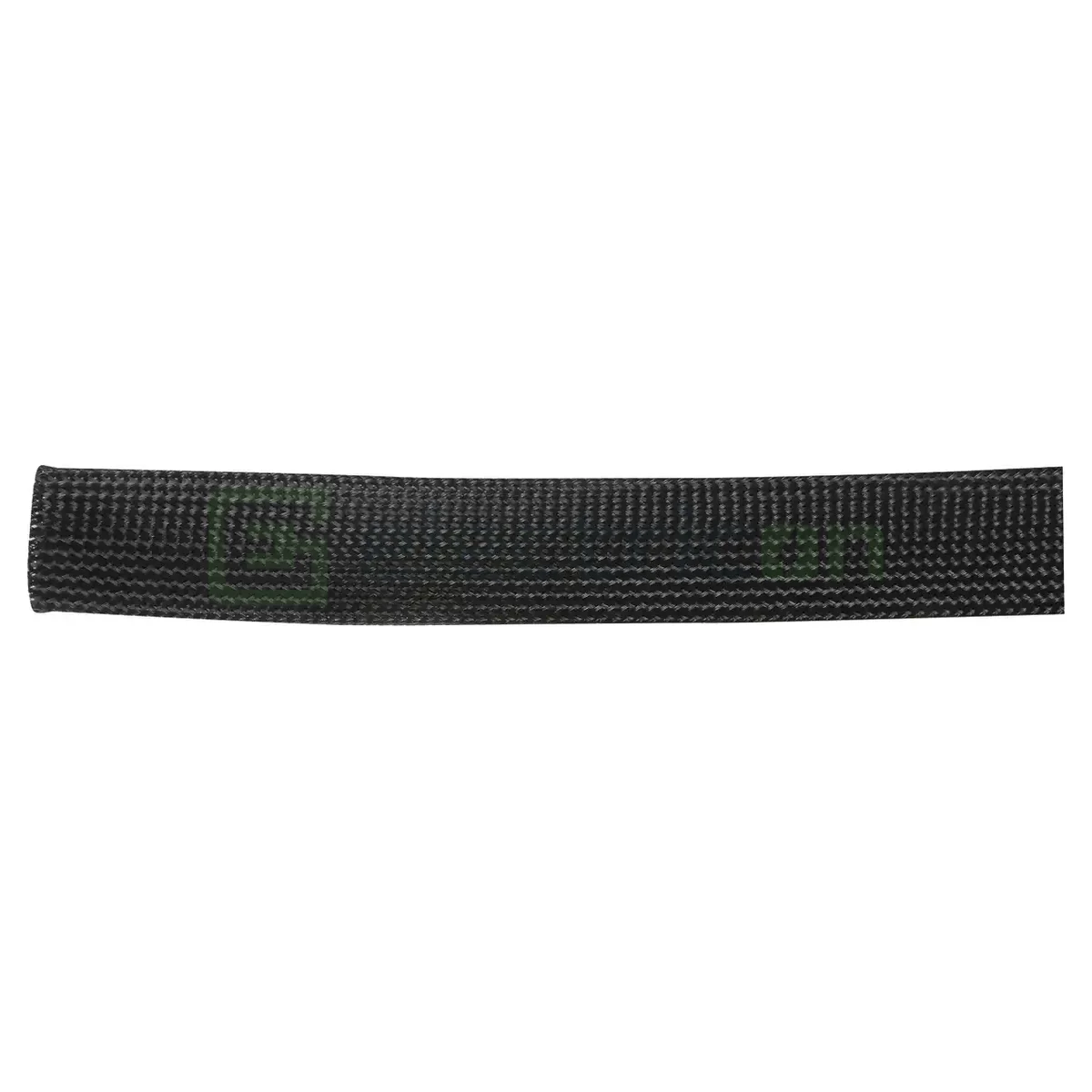

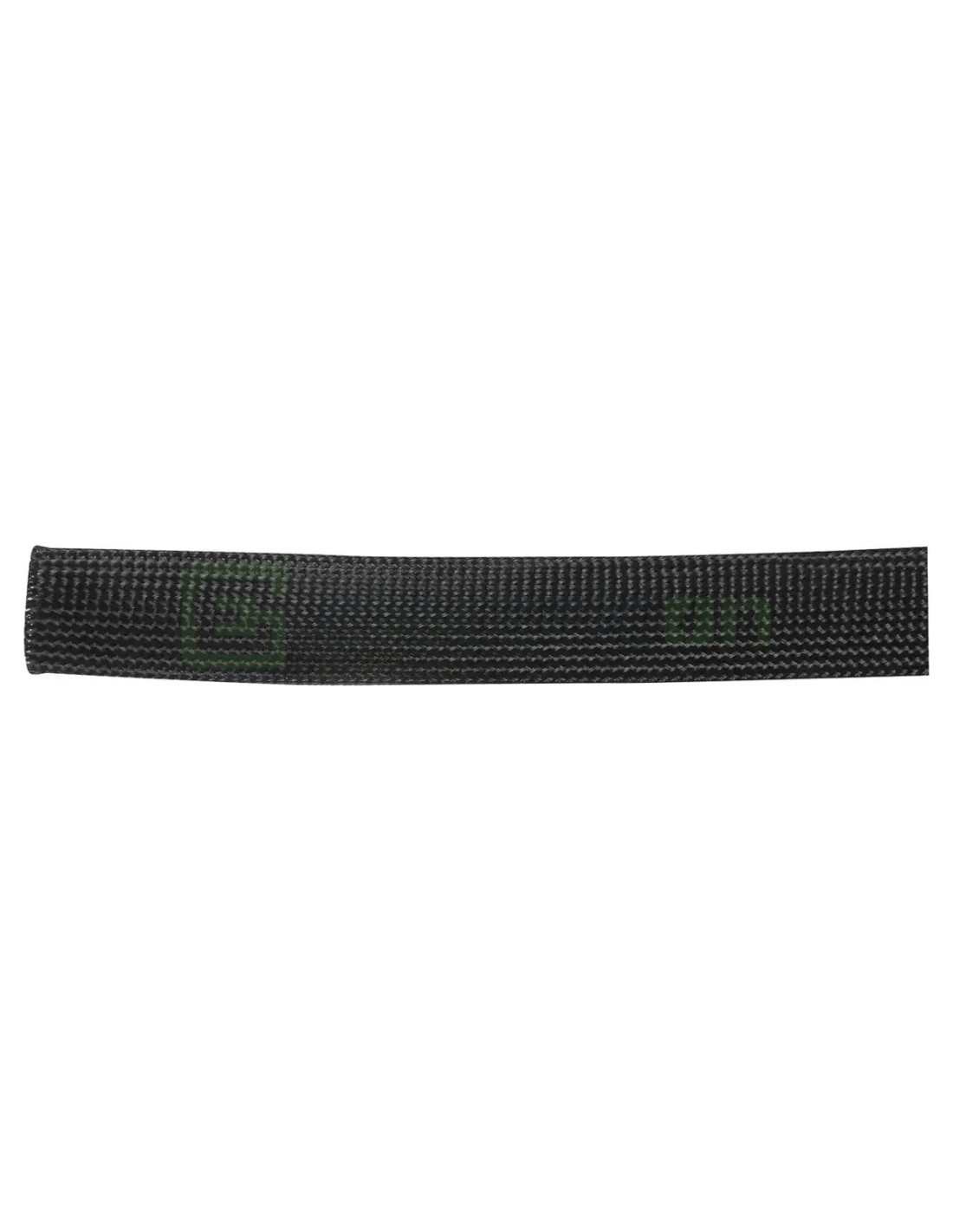

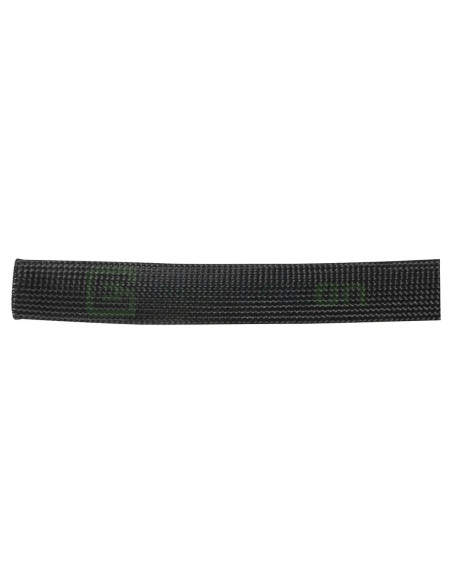

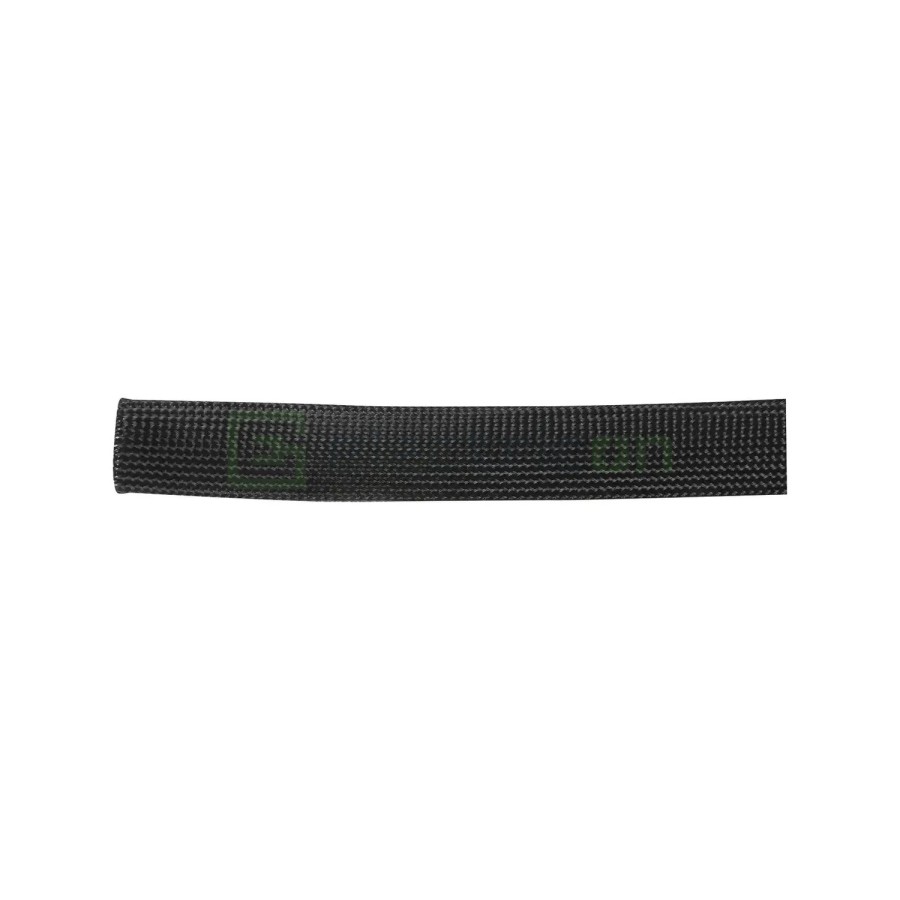

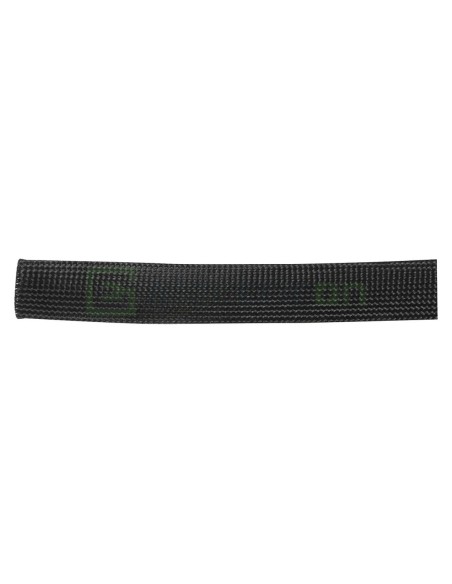

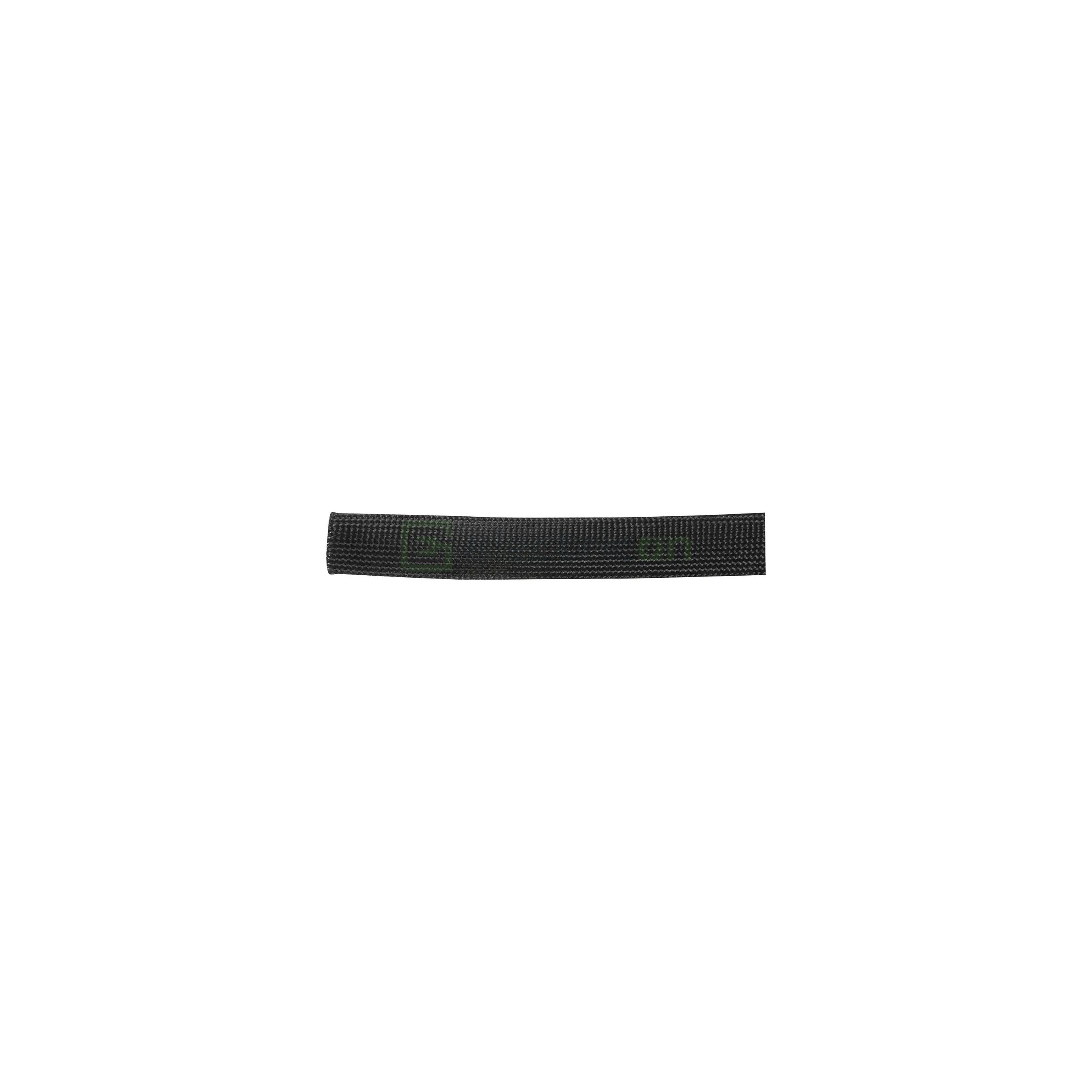

Tub împletit de protecție pentru cabluri Forch 3737 5

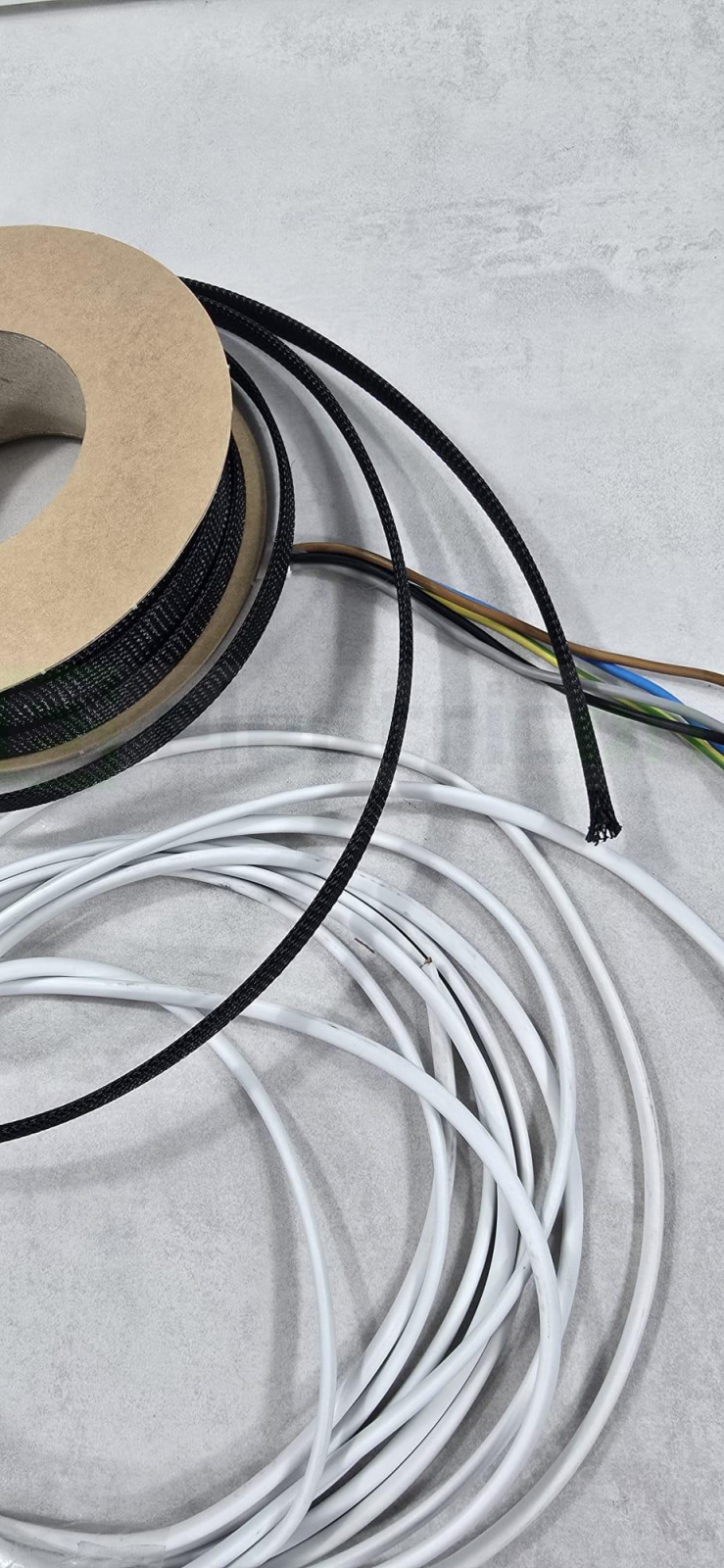

Cablurile pozate aparent, pe utilaje sau în tablouri, se uzează prin frecare de muchii și de suprafețe metalice. Tubul împletit Forch 3737 5 grupează conductoarele într-un singur fascicul și preia abraziunea în locul mantalei acestora. Se livrează în rolă de 20 de metri, culoare neagră.

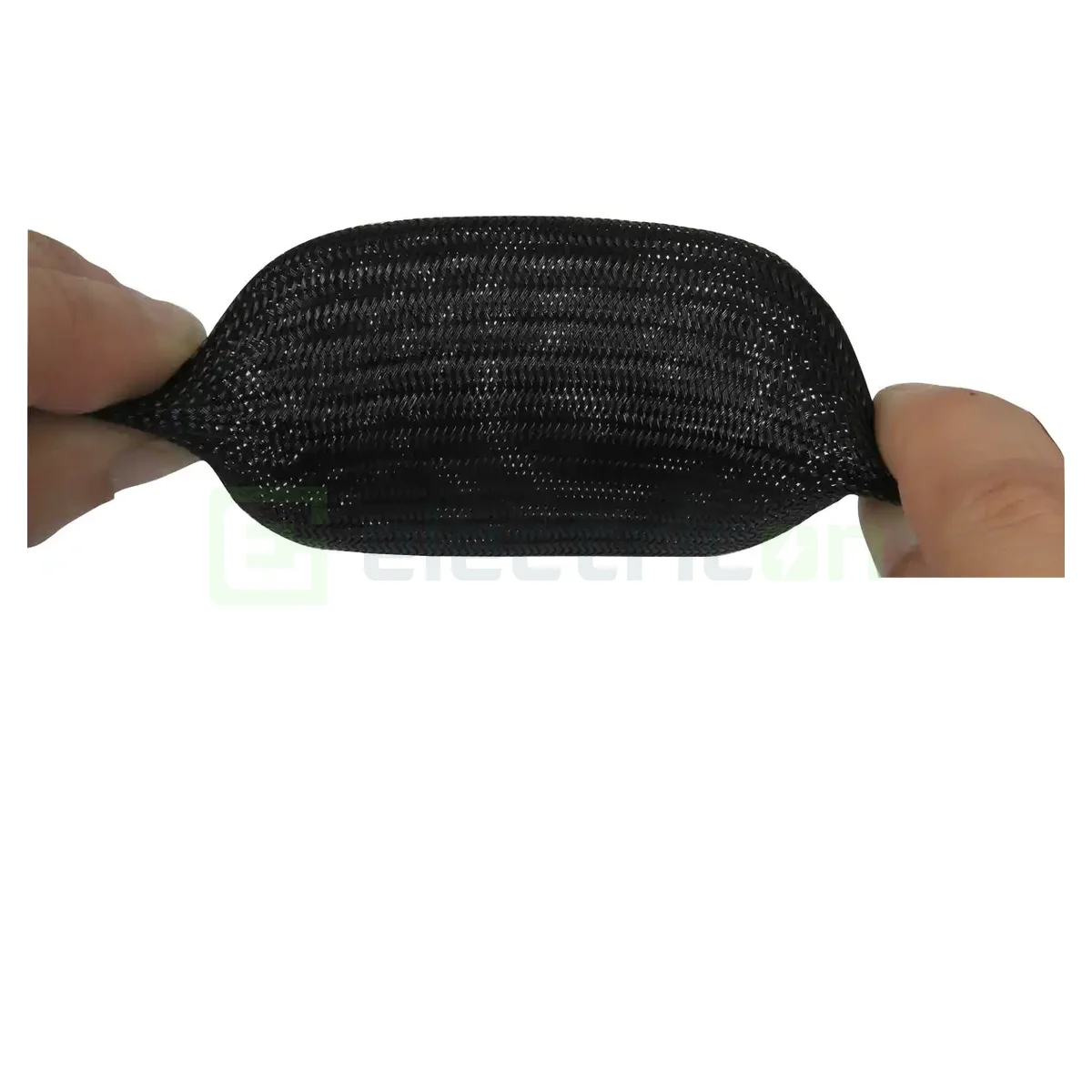

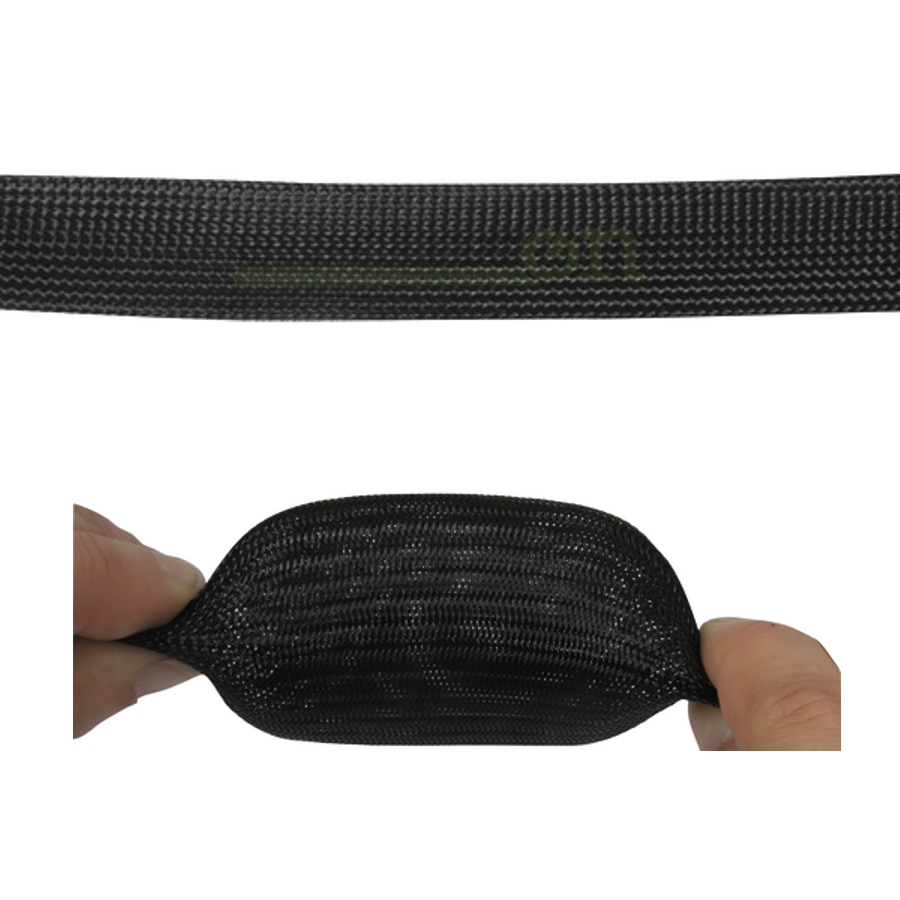

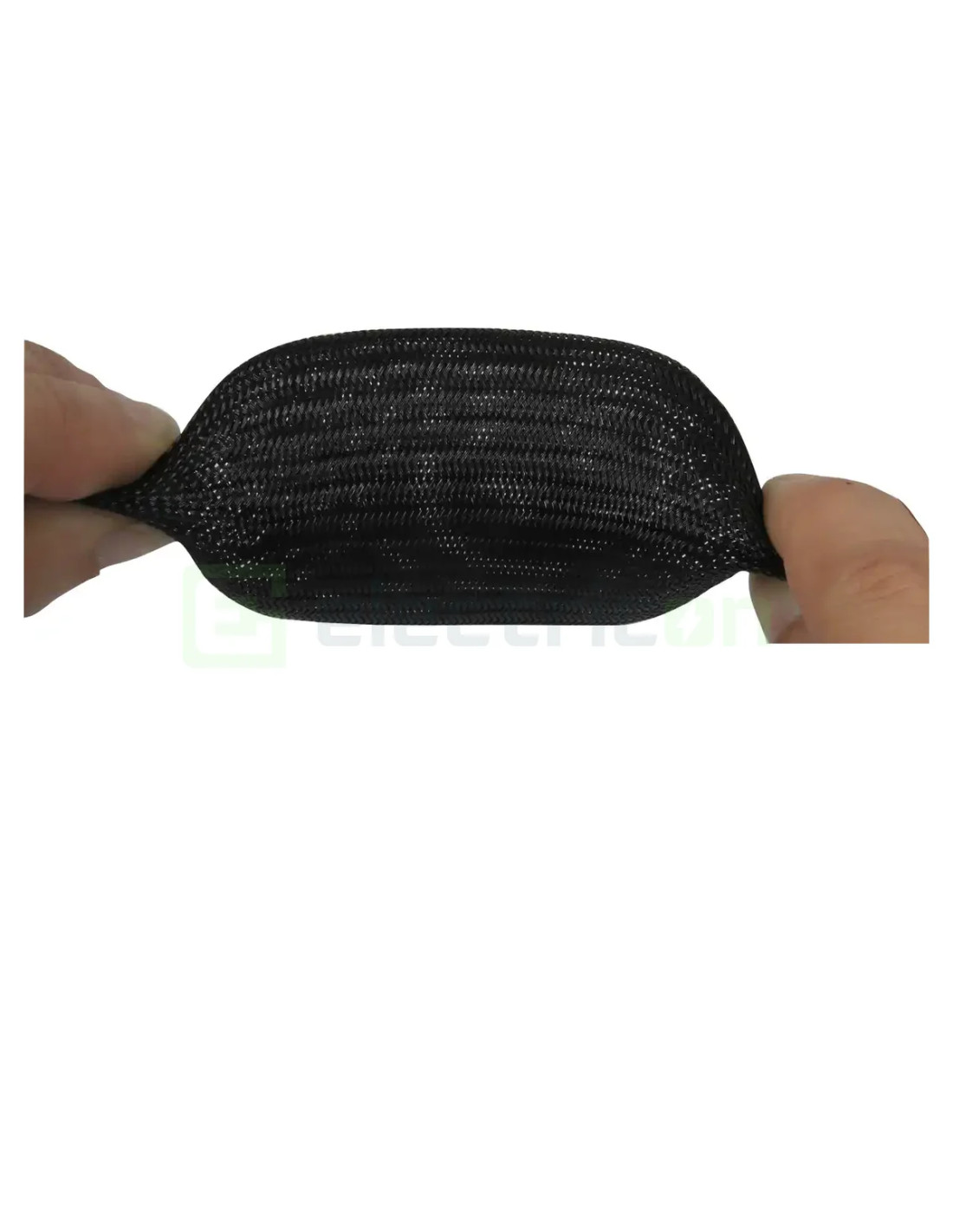

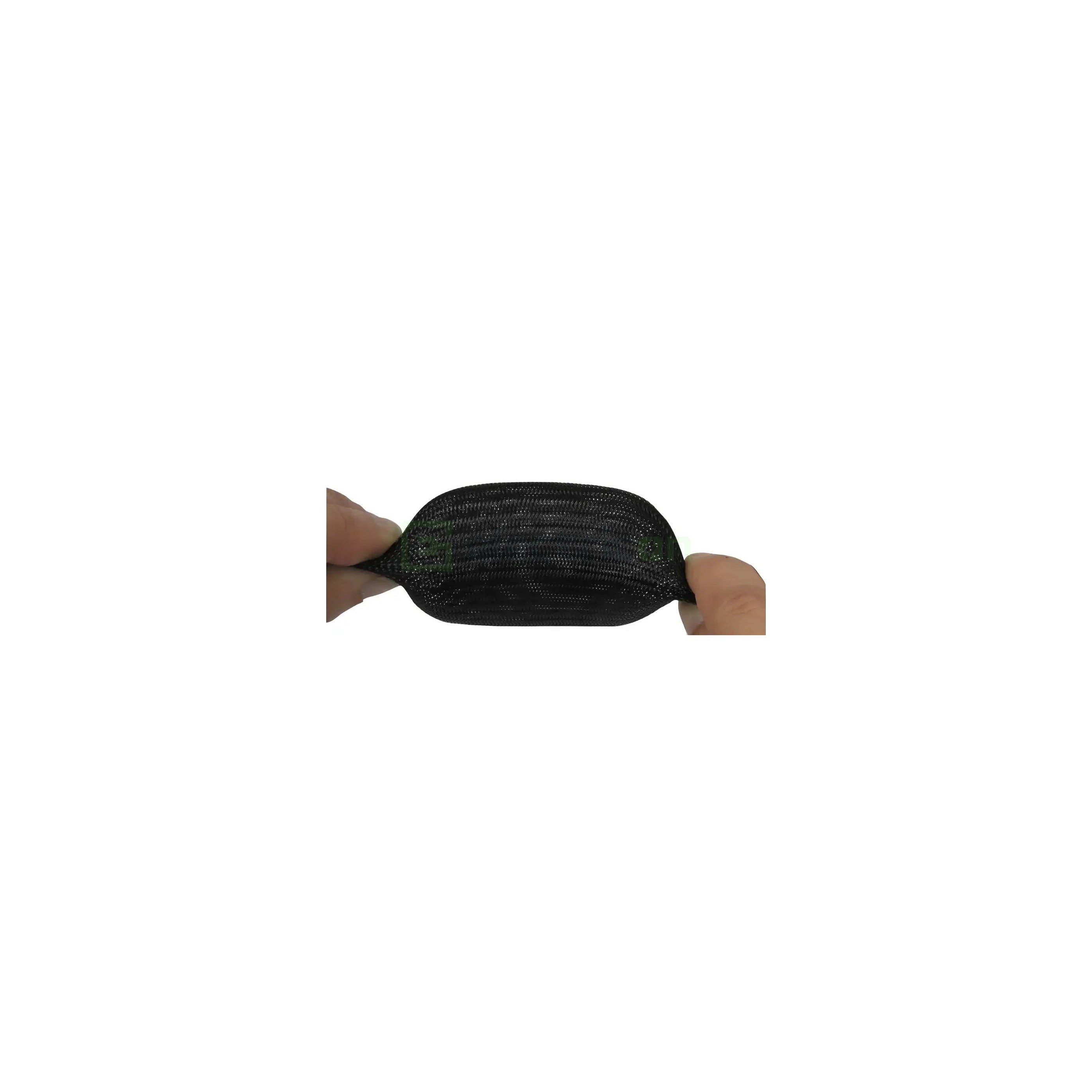

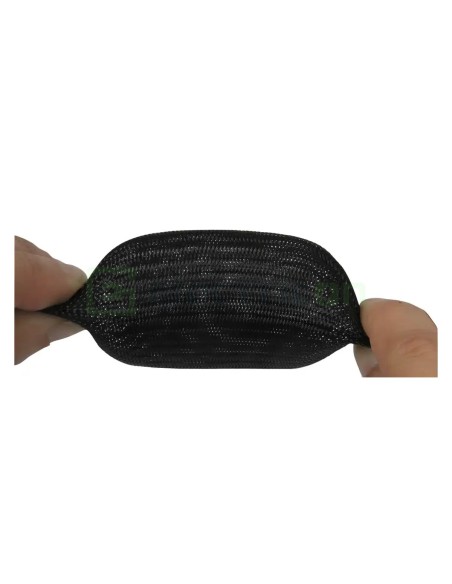

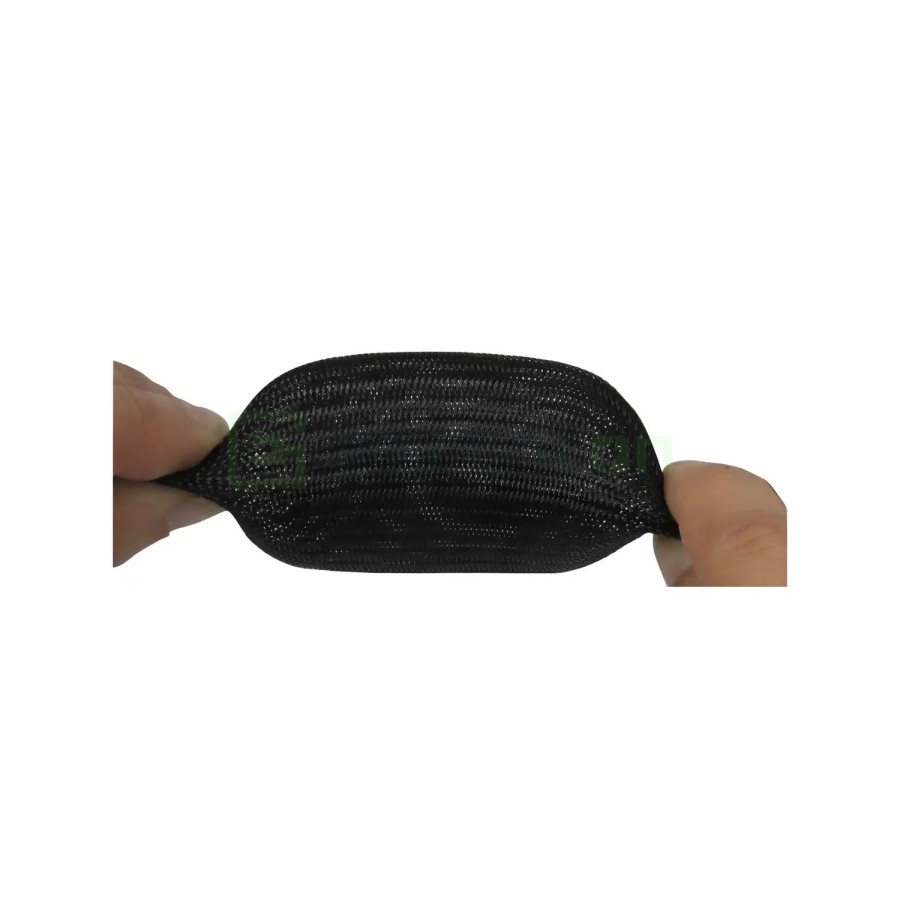

Împletitura lucrează după principiul foarfecelui. Comprimat pe direcție axială, tubul își mărește diametrul; întins, se strânge pe cabluri. Forch declară un domeniu de expansiune de 50 – 300 %, care permite trecerea peste conectori și ramificații fără demontarea cablajului.
Proprietăți tehnice
- Diametru interior de 2,0 – 7,0 mm, cu domeniu de expansiune de 50 – 300 %
- Rezistență la temperatură de aproximativ -50 – 200 °C, punct de topire la 250 °C
- Fibră fără halogen și fără silicon, conform fișei Forch
- Stabilizare UV declarată de producător, pentru trasee expuse la lumină solară
- Absorbție maximă de apă de 0,01 %
- Rezistență la uleiuri, benzină, motorină, grăsimi și substanțe ușor acide sau alcaline
Aplicații
- Tablouri electrice, pentru ordonarea și protejarea fasciculelor interioare
- Instalații electrice și cablaje aparente, pe trasee expuse la frecare
- Cablaje auto, prelungiri de cablaj și refacerea traseelor uzate
- Mașini-unelte și automatizări, la cabluri mobile solicitate la abraziune
- Furtunuri hidraulice și pneumatice, ca protecție împotriva frecării
Mod de aplicare

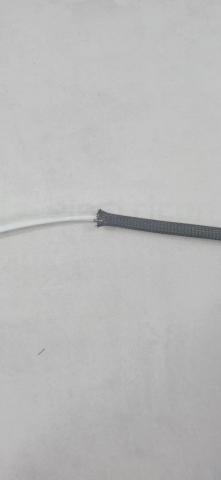

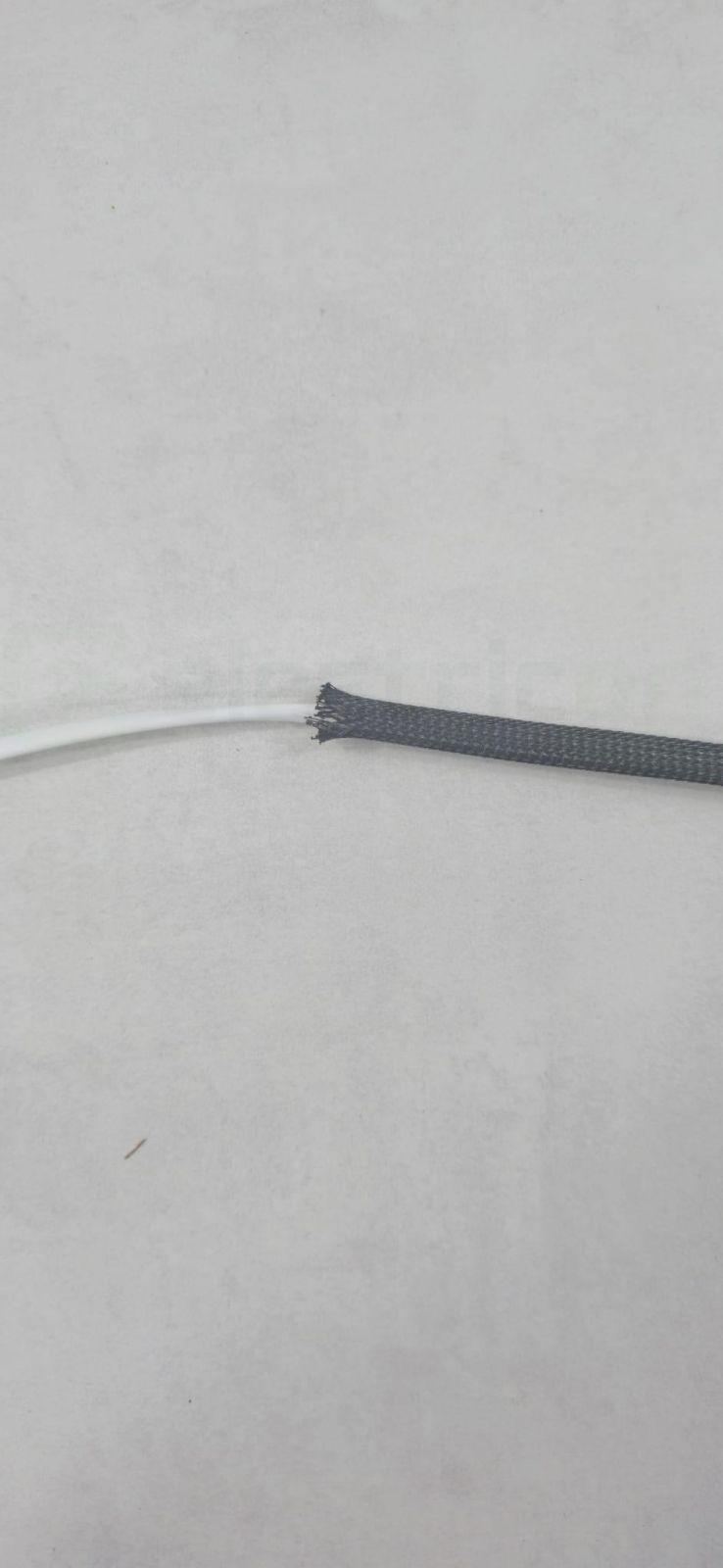

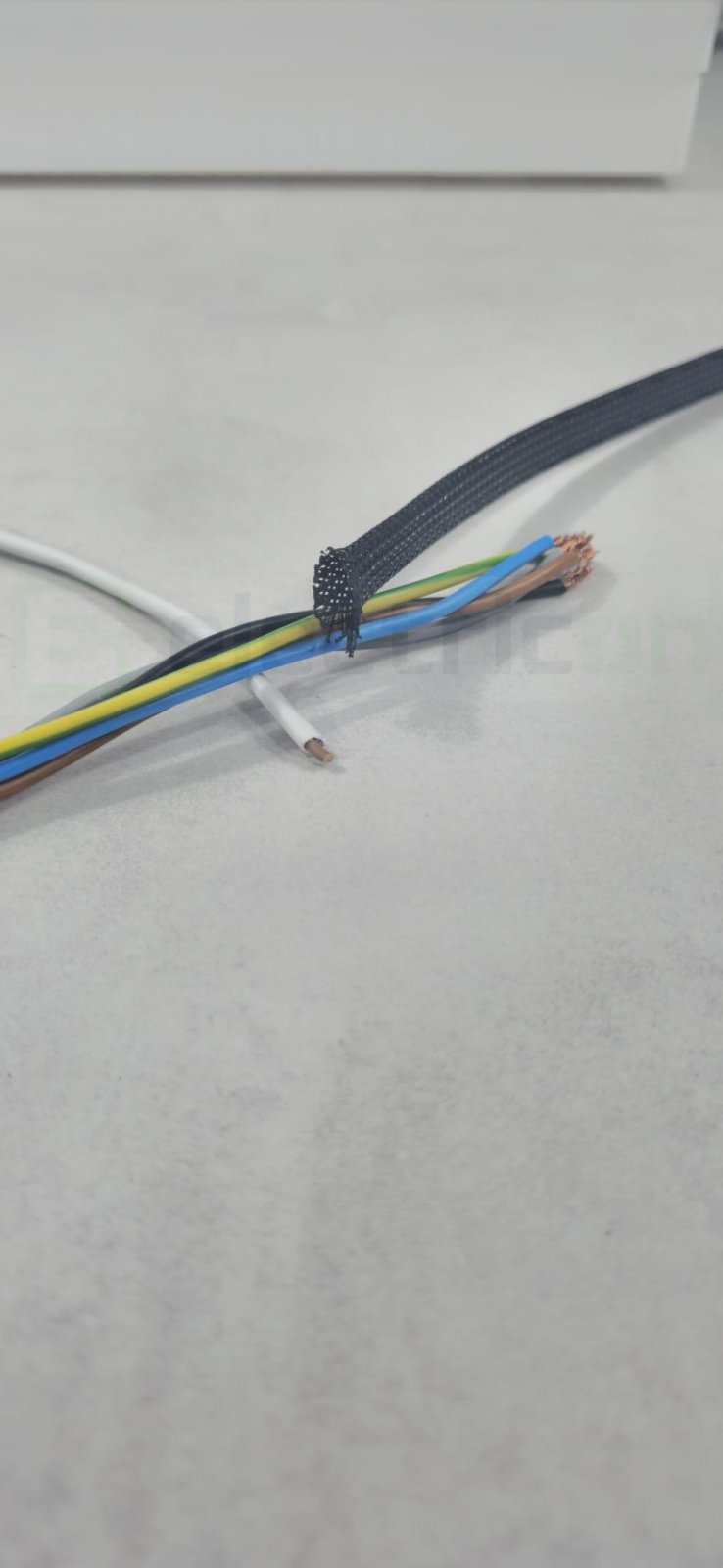

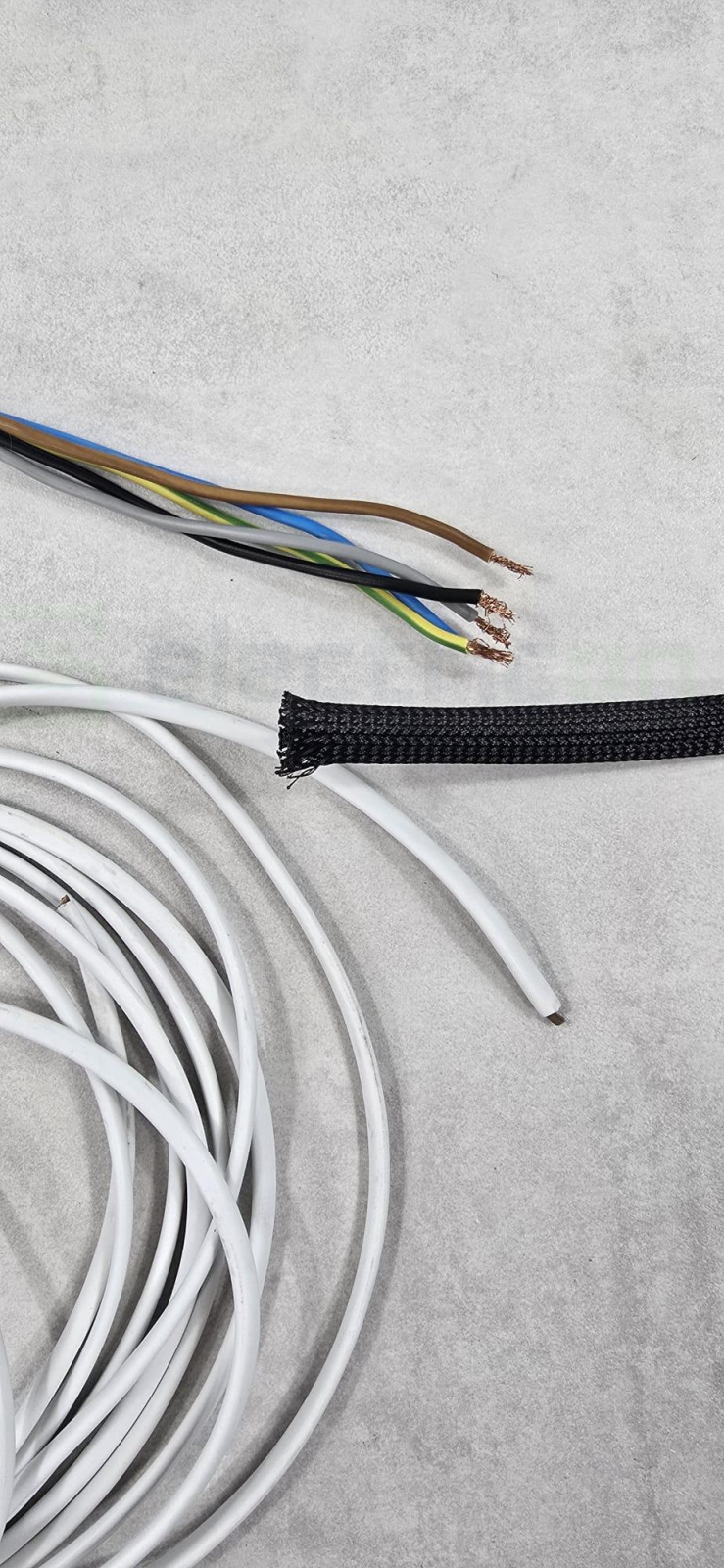

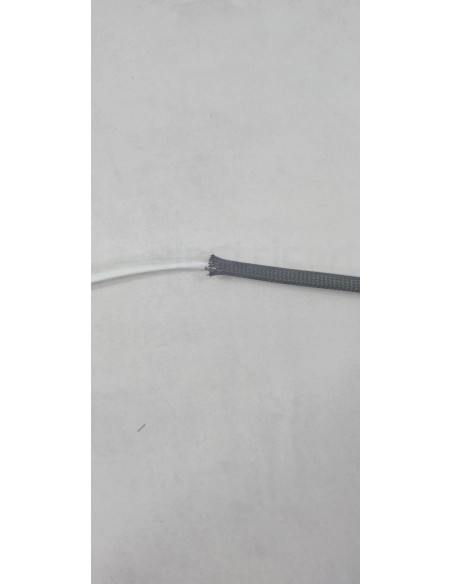

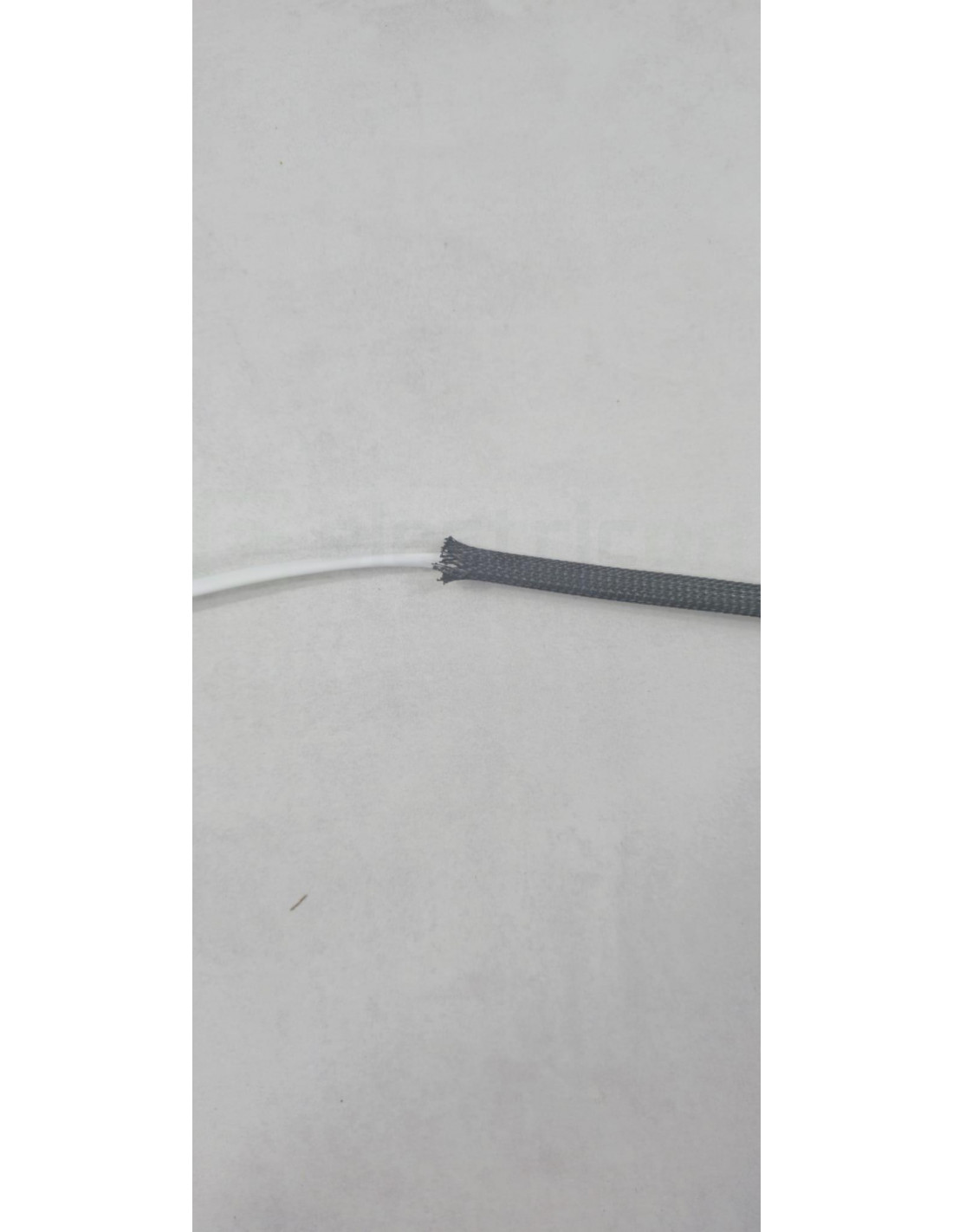

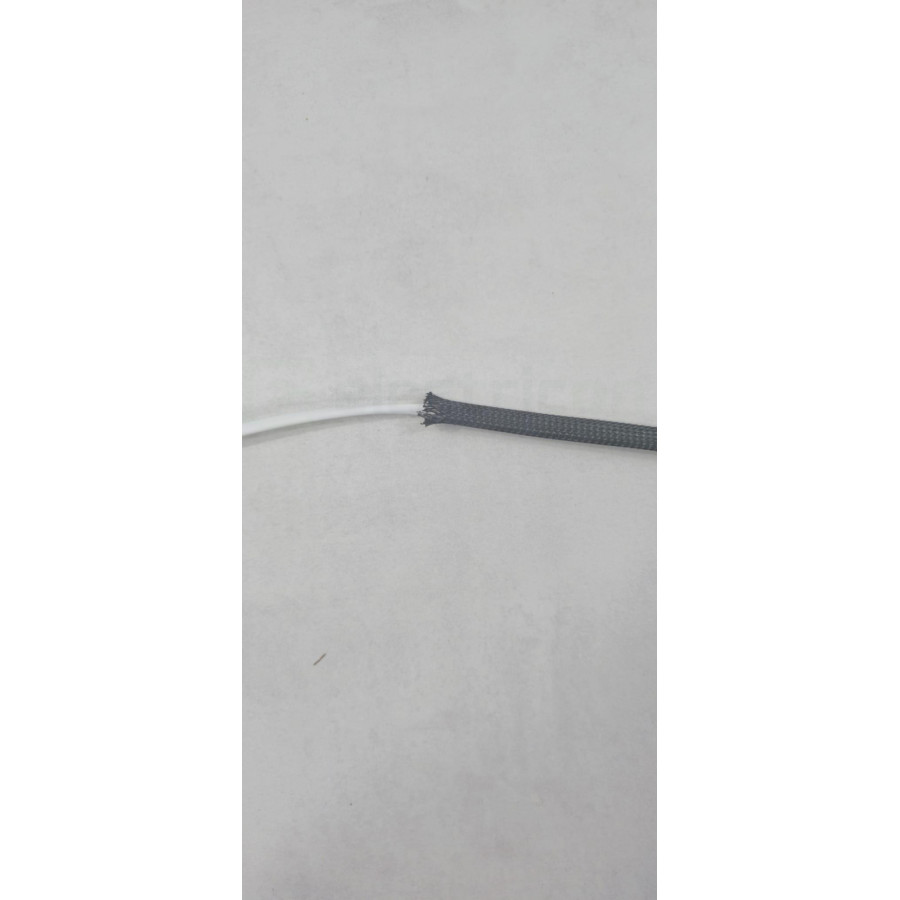

Tubul se taie la rece, cu foarfeca sau cu cuțitul. Nu este necesară o sculă specială. Se comprimă apoi pe direcție axială, pentru a-i mări diametrul, și se introduce fasciculul de cabluri.

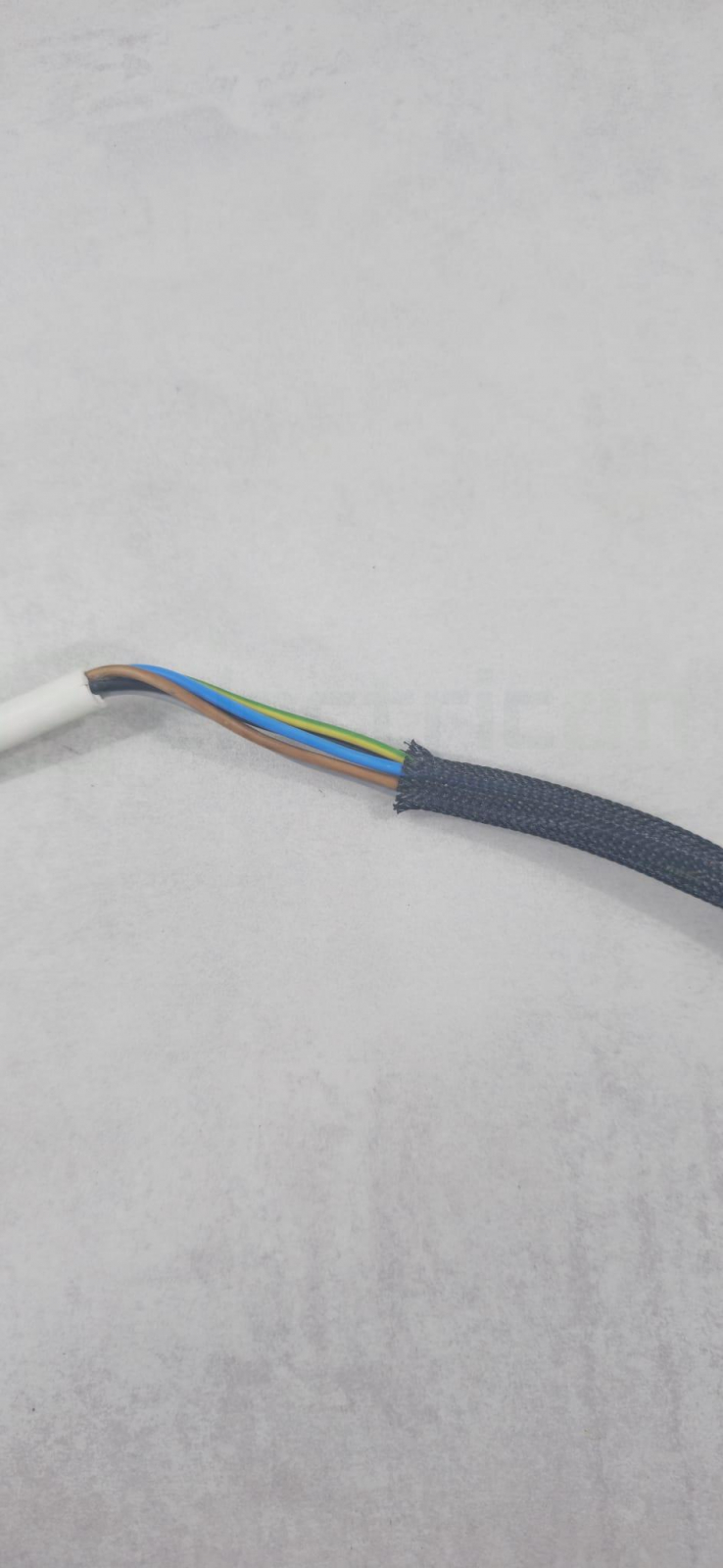

Tubul se întinde pe traseu, unde împletitura se strânge pe cabluri. Capătul tăiat se asigură cu tub termocontractibil, colier sau bandă izolatoare. Tăierea cu sculă termică sudează firele și împiedică destrămarea.
Variante înrudite din serie
- Forch 3737 10 – același tub, diametru interior 5,0 – 12,0 mm, rolă 15 m.
- Forch 3737 15 – același tub, diametru interior 8,0 – 17,0 mm, rolă 15 m.
- Forch 3737 25 – același tub, diametru interior 14,0 – 25,0 mm, rolă 10 m.
- Forch 3737 30 – același tub, diametru interior 18,0 – 32,0 mm, rolă 10 m.
- Forch 3737 40 – același tub, diametru interior 30,0 – 55,0 mm, rolă 5 m.
Date tehnice
| Producător |
Forch |
| Cod producător |
3737 5 |
| Denumire producător |
Geflechtschlauch |
| Tip |
tub împletit de protecție pentru cabluri |
| Material |
poliester |
| Culoare |
negru |
| Diametru interior |
2,0 – 7,0 mm |
| Domeniu de expansiune |
50 – 300 % |
| Rezistență la temperatură |
aprox. -50 – 200 °C |
| Punct de topire |
250 °C |
| Stabilizat UV |
da |
| Absorbție maximă de apă |
0,01 % |
| Rezistență chimică |
substanțe ușor acide, uleiuri, benzină, grăsimi, substanțe alcaline, motorină |
| Fără halogen |
da |
| Fără silicon |
da |
| Lungime rolă |
20 m |
| Ambalare |
1 rolă |
Întrebări frecvente
Cum funcționează tubul împletit?
Împletitura din poliester lucrează după principiul foarfecelui. Comprimat pe direcție axială, tubul își mărește diametrul și lasă fasciculul de cabluri să intre. Întins pe traseu, împletitura se strânge pe cabluri. Domeniul de expansiune declarat de Forch pentru codul 3737 5 este de 50 – 300 %.
Cum se alege mărimea corectă?
Se măsoară diametrul fasciculului de cabluri și se alege varianta în care acesta cade spre mijlocul intervalului, nu la limita superioară. Codul Forch 3737 5 acoperă diametre interioare între 2,0 și 7,0 mm.
De ce cifra din codul de articol nu corespunde diametrului?
Cifra din cod este o denumire de mărime din nomenclatorul Forch, nu diametrul în milimetri. Codul 3737 5 acoperă intervalul 2,0 – 7,0 mm. Selecția se face întotdeauna după diametrul interior din tabelul tehnic.
Ce nu poate face acest produs?
Tubul împletit nu constituie izolație electrică și nu se montează peste conductoare neizolate. Împletitura este o structură deschisă, deci nu oferă grad de protecție IP. Acolo unde se cere protecție împotriva apei sau a prafului, se folosește un tub de protecție etanș.
Cum se montează?
Tubul se taie la rece, cu foarfeca sau cu cuțitul, fără sculă specială. Se comprimă apoi pe direcție axială, se introduce fasciculul de cabluri și se întinde pe traseu, unde împletitura se strânge singură pe cabluri.
Cum se evită destrămarea capătului după tăiere?
Capătul tăiat se asigură cu tub termocontractibil, colier sau bandă izolatoare. Tăierea cu sculă termică sudează firele și împiedică destrămarea.
Ce înseamnă fără halogen și fără silicon?
Fără halogen înseamnă că materialul nu conține compuși pe bază de clor, brom, fluor sau iod. Fără silicon înseamnă că produsul nu lasă urme care afectează vopsirea sau lipirea ulterioară. Ambele proprietăți sunt declarate de Forch în fișa produsului.
Ce garanție se aplică produsului?
Pentru clienții persoane fizice se aplică garanția legală de conformitate de 24 de luni de la data livrării, conform OUG 140/2021. Pentru clienții persoane juridice se aplică garanția comercială acordată de producător și condițiile contractuale, potrivit Codului civil.
