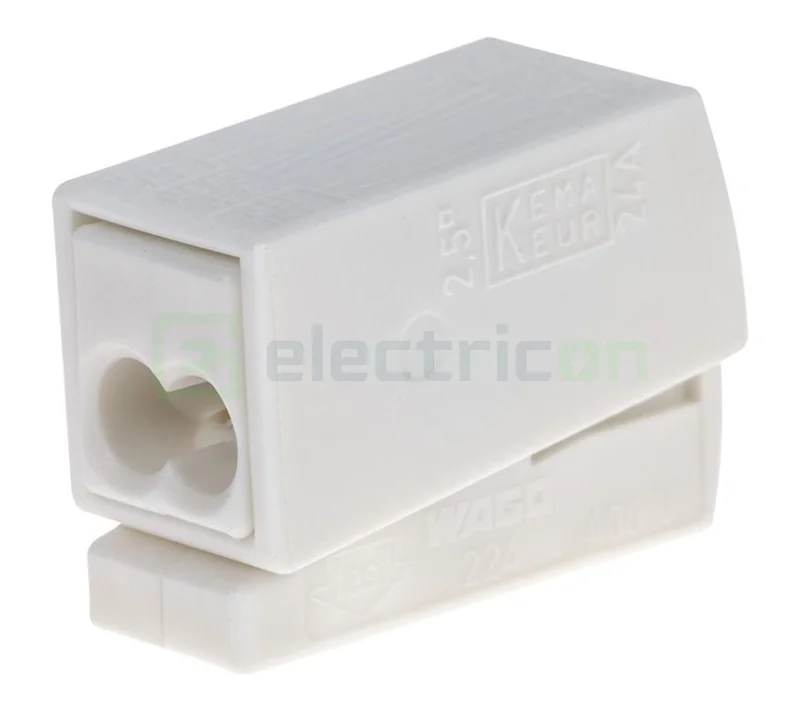

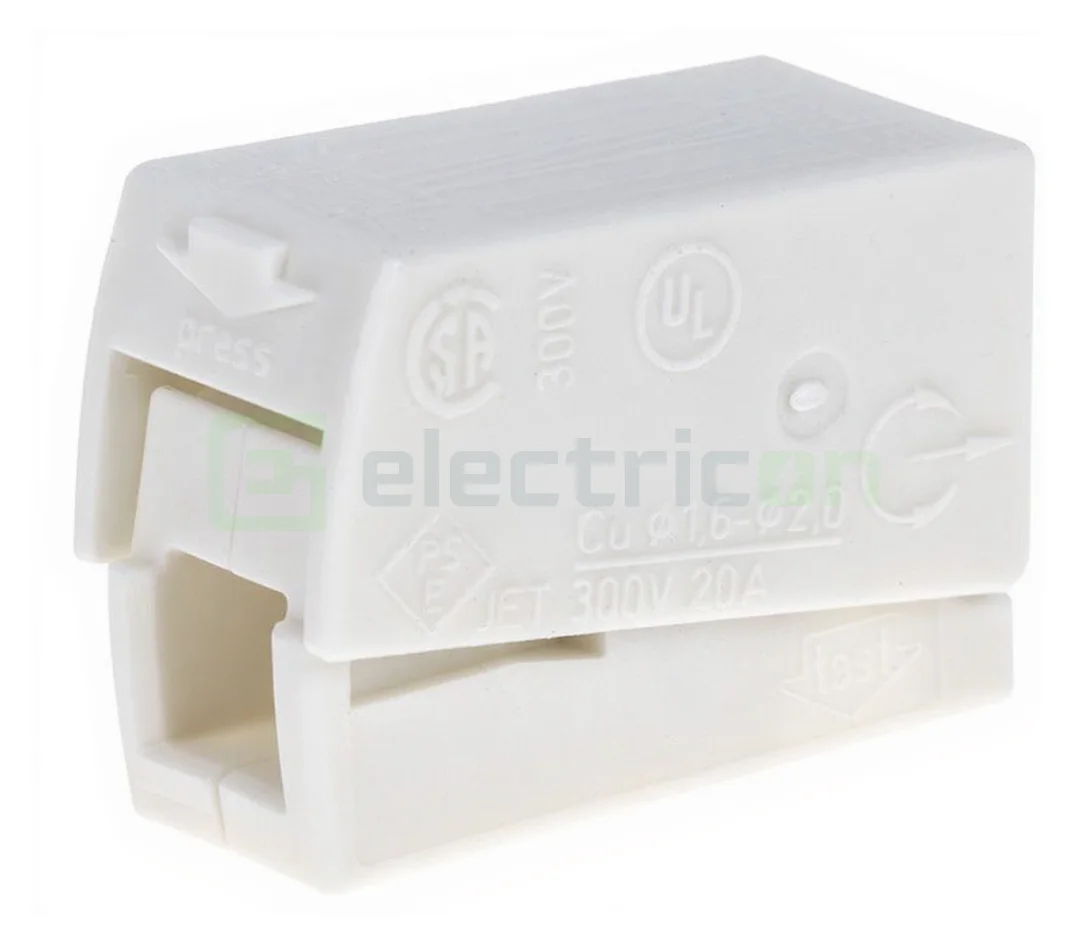

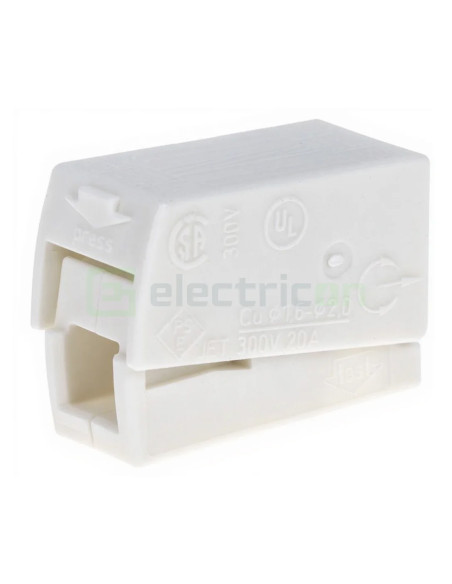

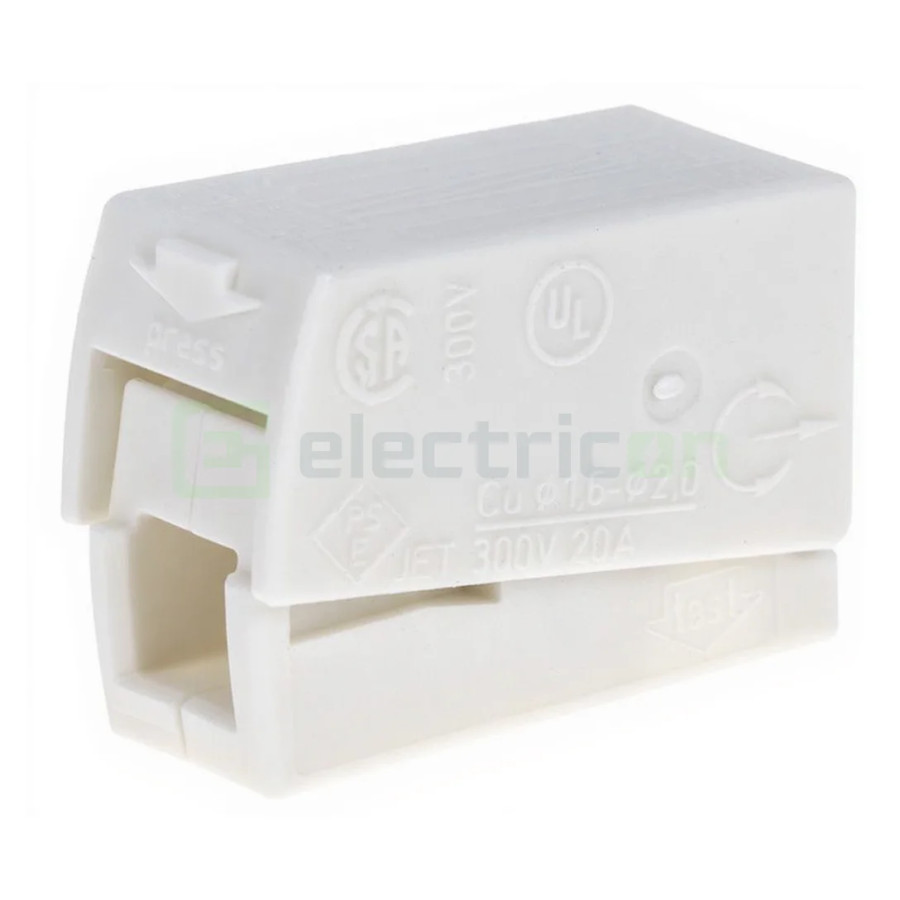

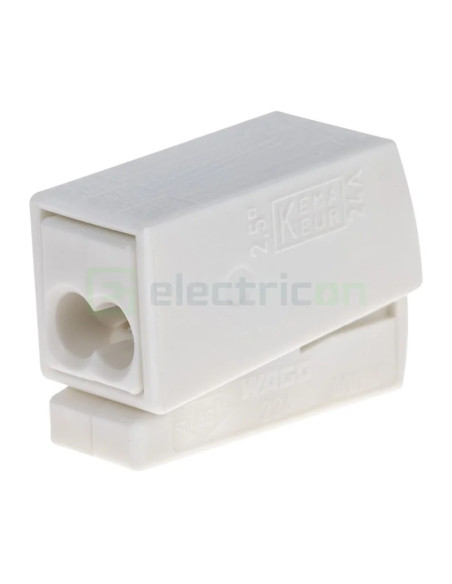

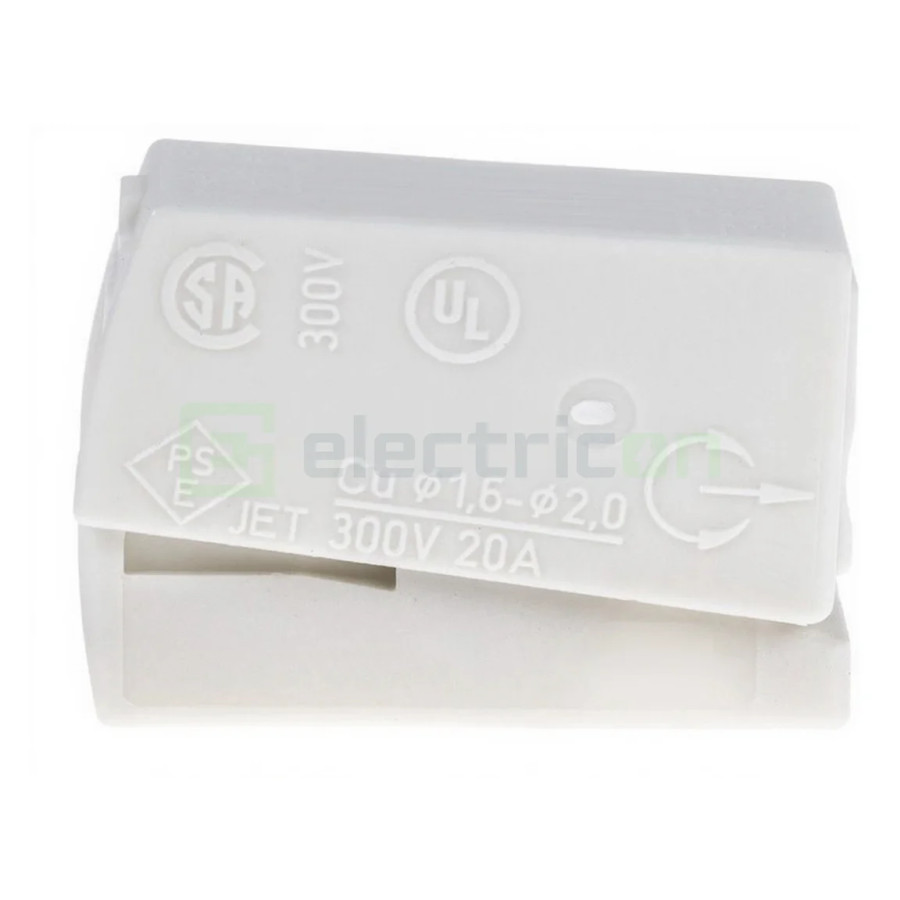

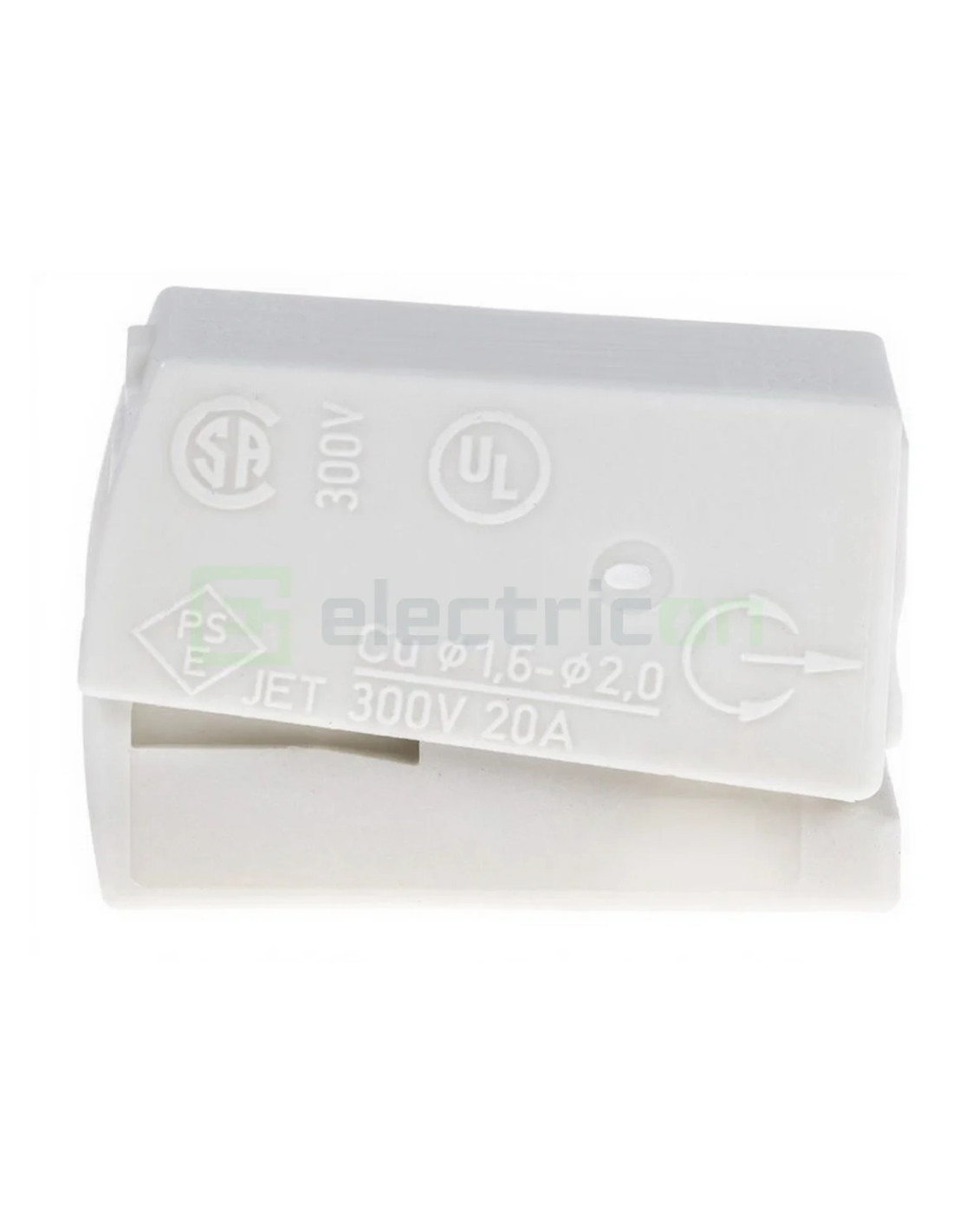

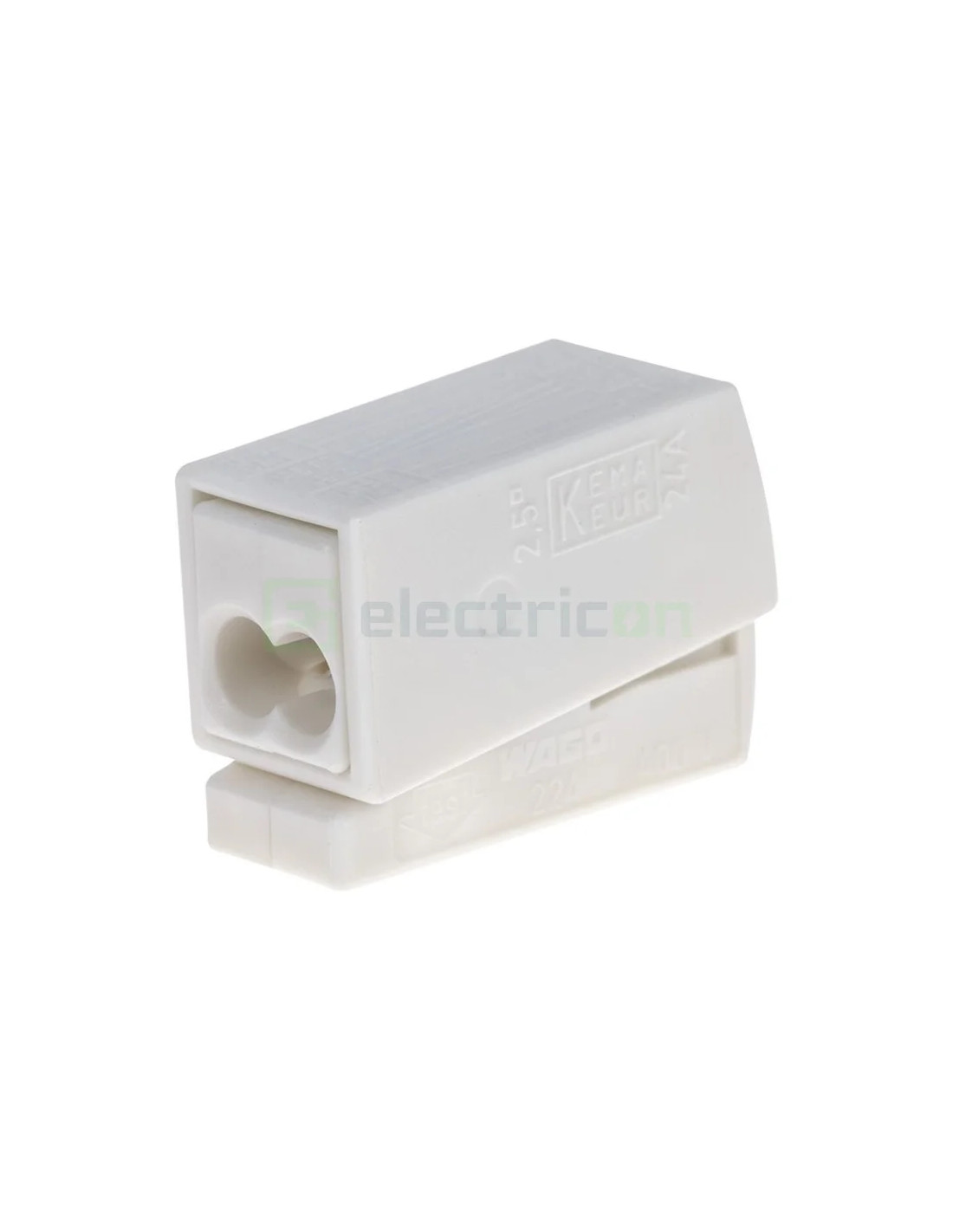

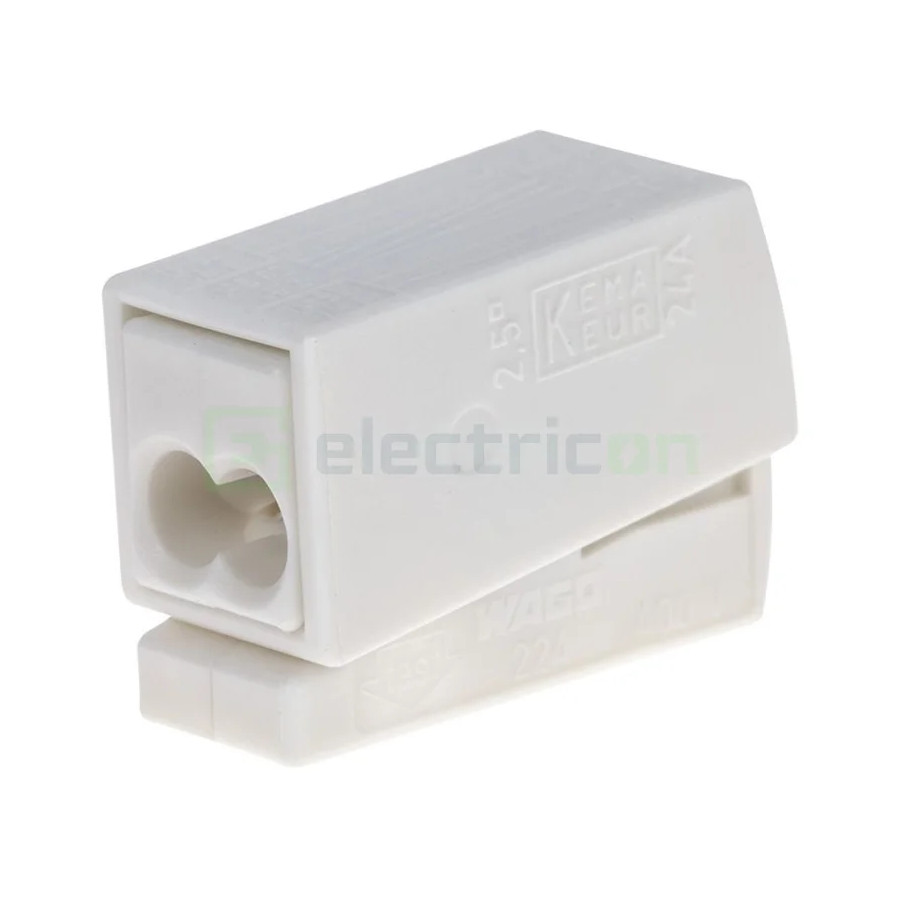

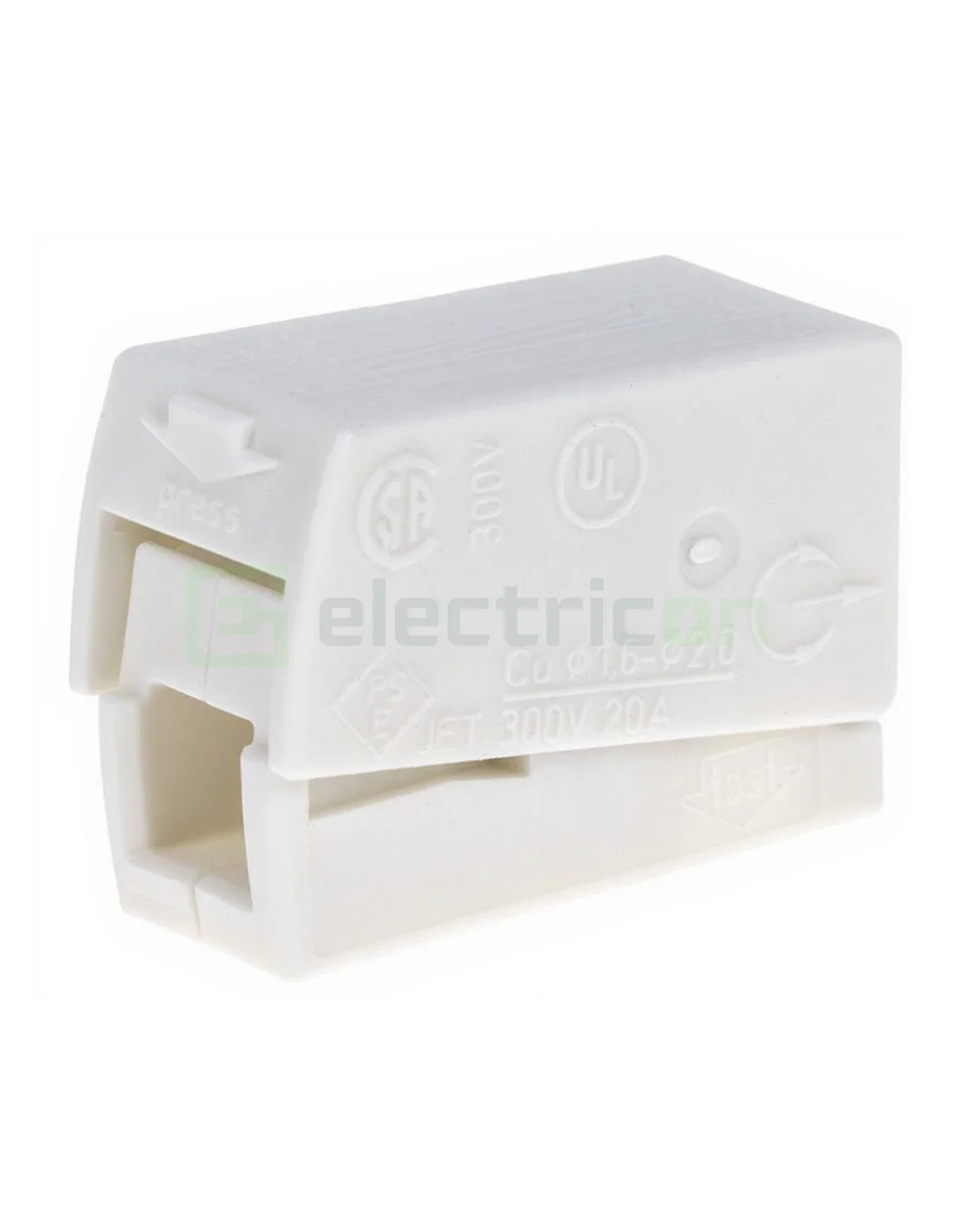

Conector pt iluminat, cu 3 conductori cu buton cu reţinere pt conductori masivi Seria 224 - max. 2,5 mm²
Temperatură aer ambiant: max 60°C; 2,50 mm²
| Ratings per | EN 60664 |
| Nominal voltage (II/2) | 400 V |
| Rated surge voltage (II/2) | 4 kV |
| Rated current | 24 A |
| Legend (ratings) | (II / 2) ≙ Overvoltage category II / Pollution degree 2 |
Connection data
| Connection type (1) | Installation side |
| Connection technology | PUSH WIRE® |
| Number of connection points (connection type) | 2 |
| Actuation type | Push-in |
| Connectable conductor materials | Copper
Aluminum |
| Solid conductor | 1 … 2,5 mm² / 16 … 14 AWG |
| Strip length | 9 … 11 mm / 0.35 … 0.43 inch |
| Connection type 2 | Lighting side |
| Connection technology 2 | CAGE CLAMP® |
| Number of connection points | 1 |
| Solid conductor 2 | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Fine-stranded conductor 2 | 0,5 … 2,5 mm² / 20 … 16 AWG |
| Total number of connection points | 3 |
| Total number of potentials | 1 |
| Wiring type | Side-entry wiring |

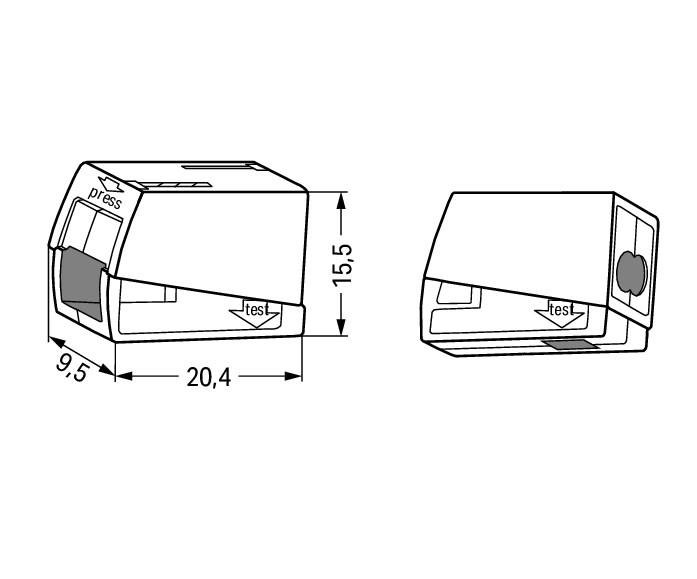

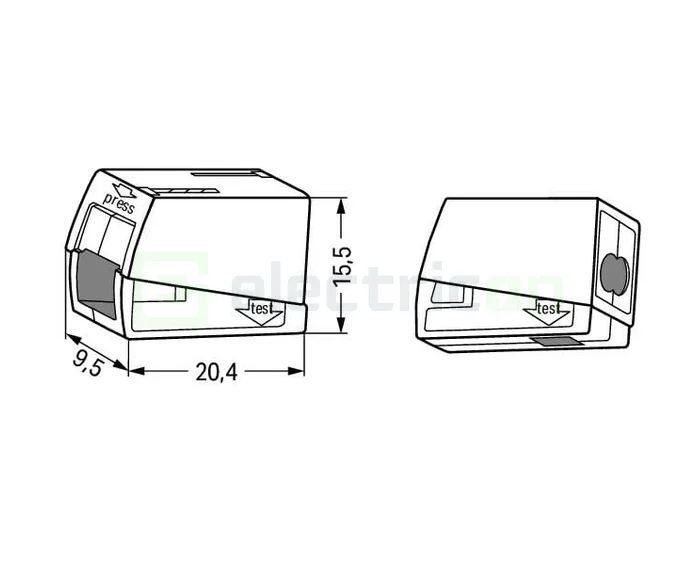

Mai mult Physical data
| Width | 9,5 mm / 0.374 inch |
| Height | 15,5 mm / 0.61 inch |
| Depth | 20,5 mm / 0.807 inch |
Material data
| Color | white |
| Fire load | 0,046 MJ |
| Weight | 2,1 g |
Environmental requirements
| Surrounding air temperature (operation) | 60 °C |
| Continuous operating temperature | 105 °C |
Commercial data
| Product Group | 7 (Push Wire Conn.) |
| Packaging type | BOX |
| Country of origin | CH |
| GTIN | 4044918583596 |
| Customs tariff number | 85369010000 |
Link Producator
https://www.wago.com/ro/installation-terminal-blocks-and-connectors/2-conductor-lighting-connector/p/224-112
Notă:
Conductori de aluminiu terminați
Blocurile terminale cu clemă cu arc WAGO sunt potrivite pentru conductoare de aluminiu solide de până la 4 mm² / 12 AWG dacă pentru terminare se folosește pasta de contact „Alu-Plus” WAGO.
Avantajele lipirii contactului „Alu-Plus”:
Distruge automat filmul de oxid în timpul prinderii.
Previne oxidarea proaspătă la punctul de prindere.
Previne coroziunea electrolitică între conductorii de aluminiu și cupru (în același bloc terminal).
Oferă protecție pe termen lung împotriva coroziunii.
Pentru conexiunile cu clemă cu arc cu tehnologie de conectare PUSH WIRE®, WAGO recomandă curățarea conductorului din aluminiu și apoi introducerea imediată în unitatea de prindere umplută cu pastă de contact „Alu-Plus”.
De asemenea, este posibil să aplicați WAGO „Alu-Plus” suplimentar pe toată suprafața conductorului de aluminiu înainte de terminare.
Vă rugăm să rețineți că curenții nominali trebuie să fie adaptați la conductivitatea redusă a conductoarelor din aluminiu:
2,5 mm² = 16 A
4 mm² = 22 A
Informații de siguranță 1:
în liniile electrice împământate
