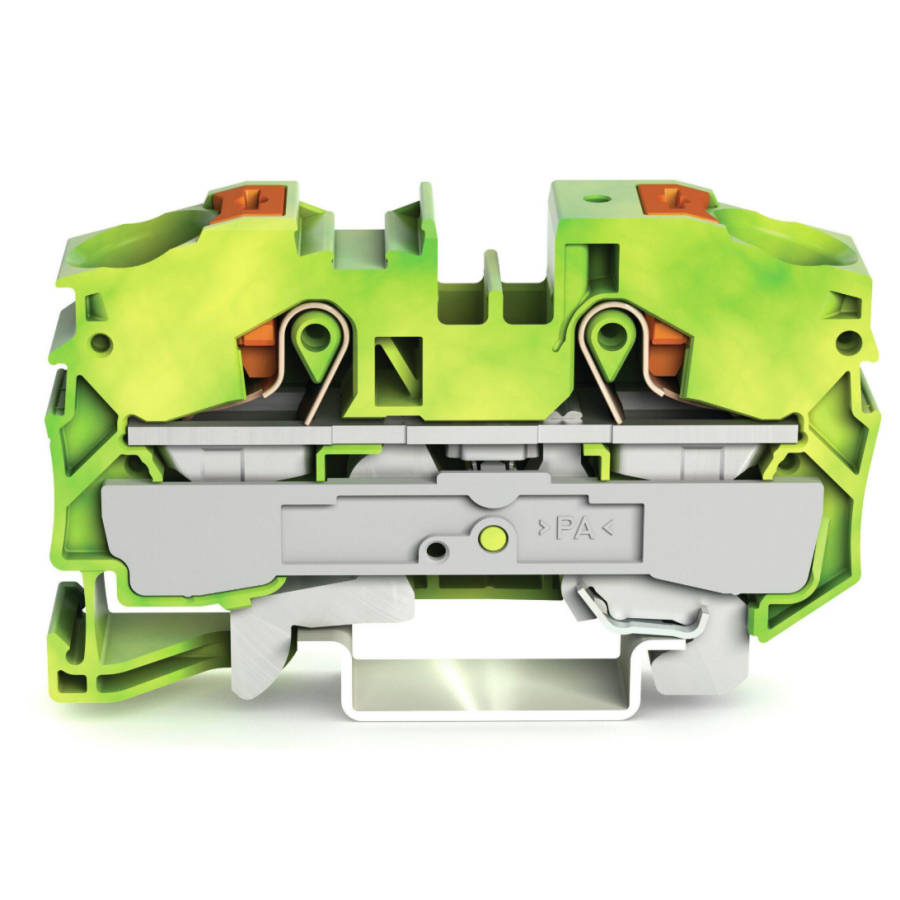

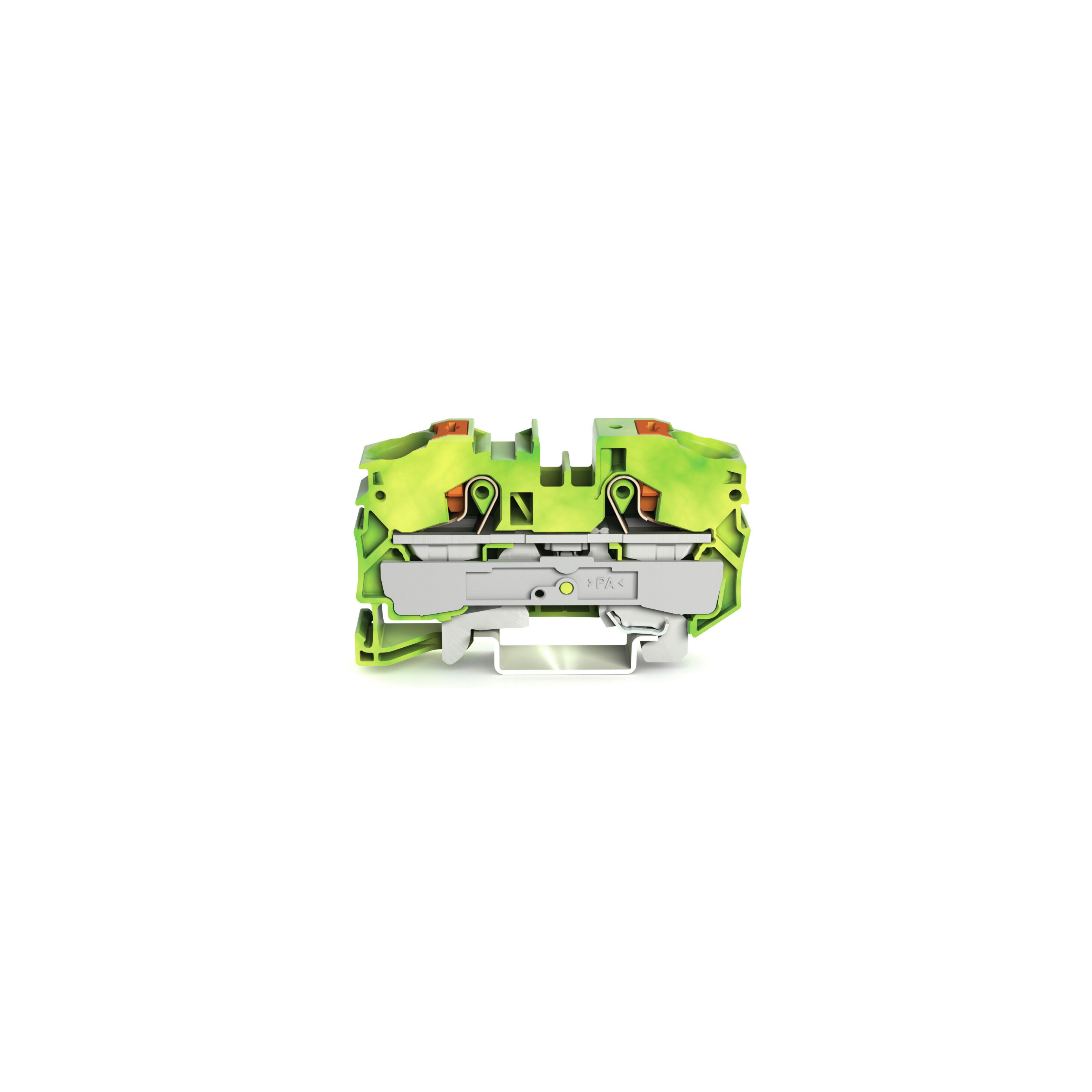

WAGO TOPJOB S 2216-1207 – clemă PE 16 mm² pentru șină DIN
WAGO TOPJOB S 2216-1207 este o clemă modulară de protecție destinată conectării conductoarelor PE în tablouri electrice și dulapuri de automatizare. Dispune de două puncte de conexiune și utilizează tehnologia Push-in CAGE CLAMP, cu mecanism de prindere cu arc.
Clema este realizată în culoarea verde-galben, specifică identificării conexiunilor de protecție. Construcția permite realizarea contactului electric cu șina DIN compatibilă, conform condițiilor de montaj prevăzute de producător.
Butonul integrat facilitează deschiderea mecanismului de conectare, iar portul de testare permite efectuarea verificărilor cu accesorii compatibile.
Funcții importante
- Conectarea conductoarelor de protecție PE
- Contact electric cu șina DIN
- Tehnologie Push-in CAGE CLAMP
- Două puncte de conexiune
- Buton integrat de acționare
- Port pentru testare
- Marcaj lateral și central
- Montaj pe șină DIN 35 mm
Funcțiile explicate simplu
- Clemă PE: permite conectarea conductoarelor de protecție și integrarea acestora în sistemul de legare la pământ.
- Contact cu șina DIN: clema asigură legătura electrică între conductorul PE și șina metalică, în condițiile de montaj specificate de WAGO.
- Secțiune nominală 16 mm²: indică dimensiunea nominală a conexiunii. Secțiunile admise diferă în funcție de tipul conductorului.
- Push-in CAGE CLAMP: mecanism de prindere cu arc, fără șurub de strângere a conductorului.
- Buton de acționare: permite deschiderea mecanismului pentru introducerea sau îndepărtarea conductorului.
- Port de testare: permite realizarea verificărilor electrice cu accesorii compatibile.
- Culoare verde-galben: identifică funcția de protecție PE și diferențiază clema de bornele pentru conductoare active.
Aplicații
Utilizată în tablouri de distribuție, dulapuri de automatizare și sisteme de comandă pentru conectarea conductoarelor de protecție și organizarea circuitelor de legare la pământ.
Compatibilitate
Se montează pe șine DIN de 35 × 7,5 mm sau 35 × 15 mm. Pentru marcarea și organizarea clemelor se utilizează accesoriile compatibile din sistemul WAGO TOPJOB S.
Important: continuitatea circuitului PE depinde și de montarea corectă a șinei DIN, de conectarea acesteia la sistemul de protecție și de respectarea instrucțiunilor producătorului. Clema PE nu înlocuiește dispozitivele de protecție la supracurent sau diferențială.
