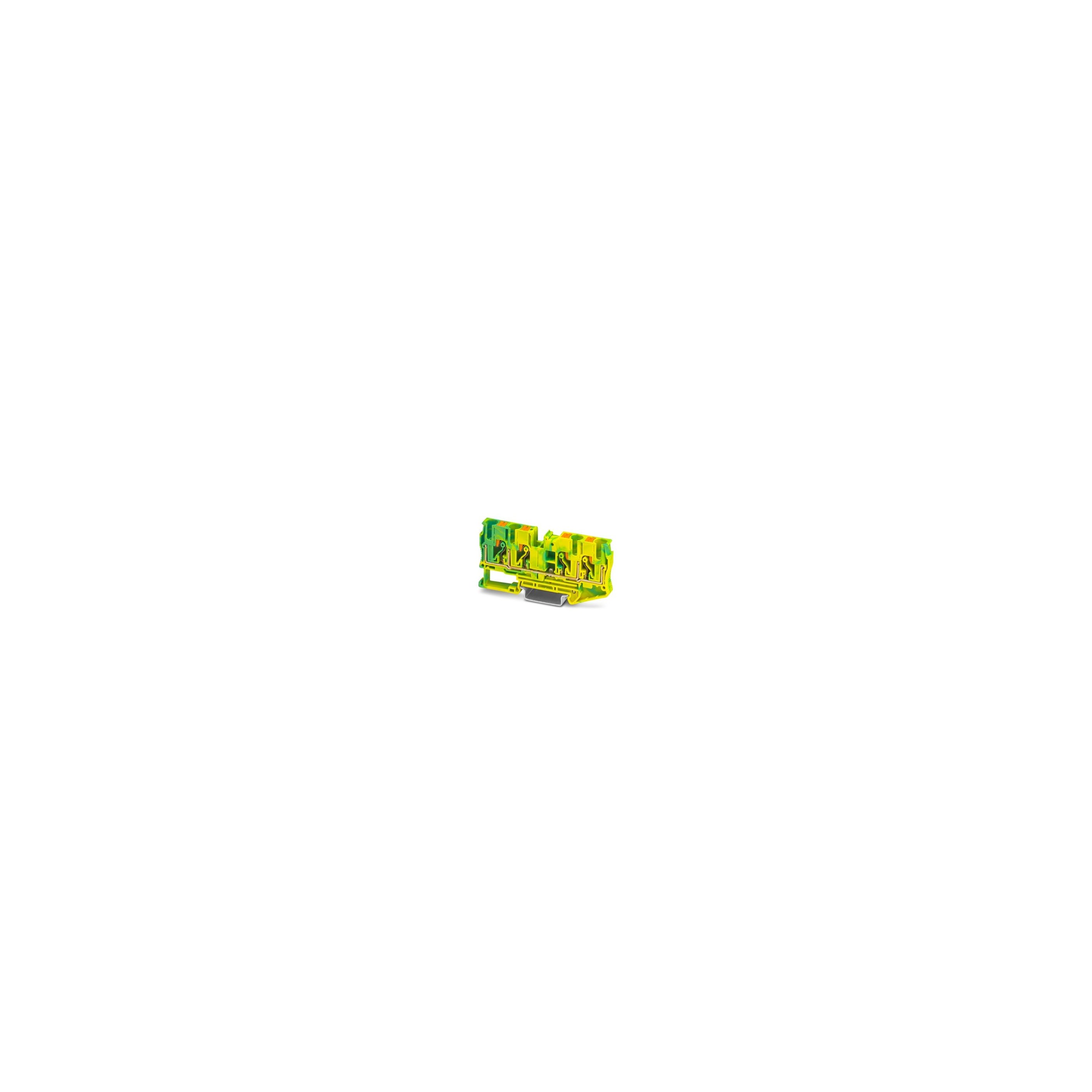

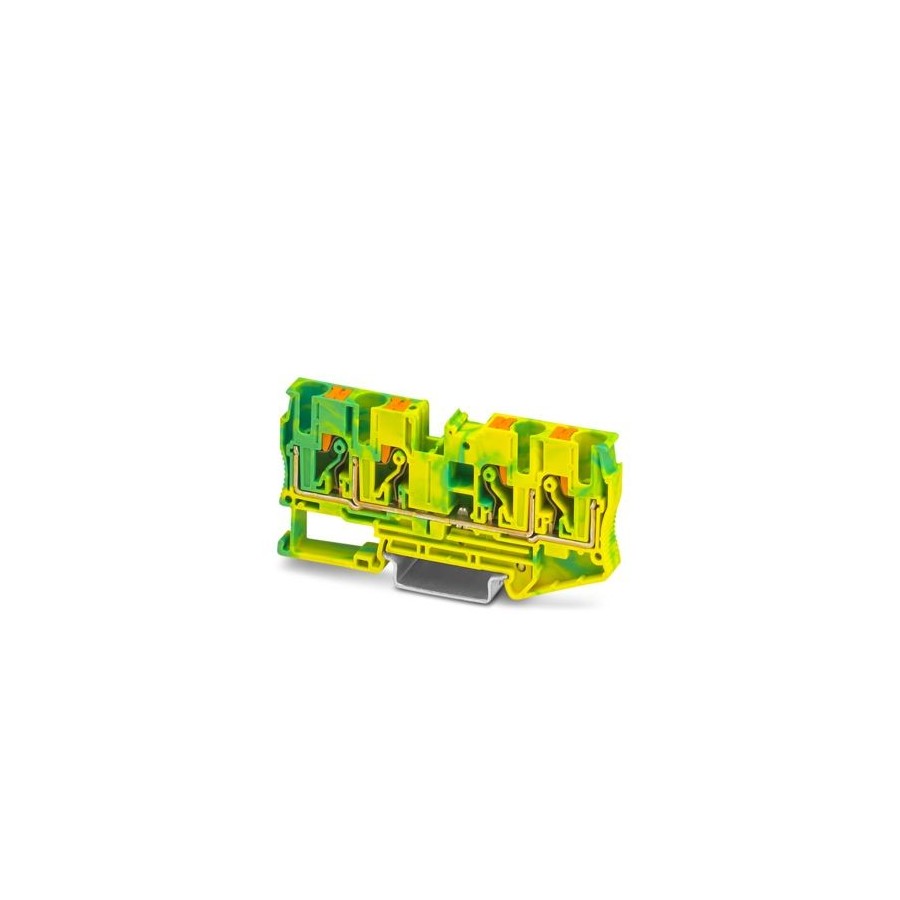

Clemă șir de împământare PE Phoenix Contact PT 6-QUATTRO-PE, cod 3212950
Clema PT 6-QUATTRO-PE leagă până la patru conductoare de protecție la potențialul șinei DIN pe care este montată. Piciorul metalic al clemei face contact direct cu șina, fără conexiuni suplimentare. Conductoarele se introduc în tehnologie push-in, fără scule, prin partea frontală a clemei.
Clema are secțiunea nominală de 6 mm² și primește conductoare rigide de 0,5 … 10 mm². Face parte din sistemul CLIPLINE complete, cu punți, marcaje și accesorii de testare comune familiei PT. Culoarea verde-galben identifică potențialul de protecție în șirul de cleme.
Specificatii de utilizare
- Clema este destinată exclusiv conductoarelor de protecție (PE). Nu se folosește pentru fază sau nul, pentru că piciorul ei pune conductoarele în contact cu șina DIN.
- Curentul total al conductoarelor conectate nu depășește curentul maxim de sarcină al clemei.
- Legătura la pământ trece prin șina DIN. Phoenix Contact cere verificarea capacității de curent a șinei folosite.
- Categorie de supratensiune III, grad de poluare 3, tensiune de impuls nominală 8 kV.
- Conexiunea respectă cerințele IEC 60947-7-2 pentru cleme de conductor de protecție.
Conexiuni
- Patru puncte de conexiune pe un singur nivel, toate la același potențial.
- Conductor rigid: 0,5 … 10 mm² (AWG 20 … 8).
- Conductor flexibil: 0,5 … 10 mm². Conductor flexibil cu manșon de capăt, cu sau fără guler de plastic: 0,5 … 6 mm².
- Fără apăsarea butonului se introduc conductoarele rigide de 1 … 10 mm². Tot direct intră conductoarele cu manșon de capăt de 1 … 6 mm².
- Conductoarele mai subțiri și cele flexibile fără manșon se introduc după apăsarea butonului de acționare. Același buton eliberează conductorul.
- Lungimea de dezizolare este de 10 … 12 mm.
Montaj și construcție
- Montaj pe șină DIN NS 35/7,5 sau NS 35/15.
- Lățime 8,2 mm, înălțime 90,5 mm, adâncime 43,5 mm pe NS 35/7,5 și 51 mm pe NS 35/15.
- Clema are o parte laterală deschisă. La capătul șirului se montează capacul D-PT 6-QUATTRO, cod 3212963, cu lățimea de 2,2 mm.
- Corp din poliamidă (PA), grupa de material izolant I, clasă de inflamabilitate UL 94 V0.
- Temperatura de funcționare este de −60 … +110 °C, inclusiv încălzirea proprie. Montajul și acționarea se fac la −5 … +70 °C.
Aplicații
- Distribuirea conductorului de protecție în tablouri și dulapuri de automatizare, pe șină DIN.
- Construcția de mașini și instalații industriale, domenii indicate de Phoenix Contact.
- Aplicații feroviare: clema a trecut testele de vibrații și șocuri conform DIN EN 50155. Îndeplinește cerințele de protecție la foc DIN EN 45545-2, R22, R23, R24 și R26, HL 1 … HL 3.
- Zone cu atmosferă explozivă: marcaj II 2 GD Ex eb IIC Gb, certificate ATEX SEV13ATEX0159U și IECEx SEV13.0005U. Utilizarea în zone Ex urmează instrucțiunile Phoenix Contact pentru zona Ex.
Variante înrudite din serie
- Phoenix Contact PT 6-PE, cod 3211822: clemă de protecție din aceeași familie PT 6.
- Phoenix Contact PT 6-TWIN-PE, cod 3211498: clemă de protecție cu 3 conexiuni.
Accesorii recomandate de producător
- Capac de capăt D-PT 6-QUATTRO, cod 3212963.
- Opritoare de capăt CLIPFIX 35, cod 3022218, și CLIPFIX 35-5, cod 3022276.
- Punți de legătură FBS …-8, de exemplu FBS 2-8, cod 3030284.
- Bandă de marcaj ZB 8, cod 1052002, și marcaje UC-TM 8, cod 0818072.
- Șurubelniță SZF 2-0,8X4,0, cod 1204520, pentru acționarea butonului.
Date tehnice
| Producător |
Phoenix Contact |
| Cod producător |
3212950 |
| Denumire producător |
PT 6-QUATTRO-PE, Ground terminal |
| Tip |
Clemă șir de conductor de protecție (PE) |
| Număr de potențiale / rânduri |
1 / 1 |
| Categorie de supratensiune / grad de poluare |
III / 3 |
| Tensiune de impuls nominală |
8 kV |
| Putere disipată maximă în condiții nominale |
1,31 W |
| Număr de conexiuni |
4, pe un nivel |
| Secțiune nominală |
6 mm² |
| Conductor rigid |
0,5 … 10 mm² (AWG 20 … 8) |
| Conductor flexibil |
0,5 … 10 mm² |
| Conductor flexibil cu manșon de capăt |
0,5 … 6 mm² |
| Introducere directă, fără buton |
rigid 1 … 10 mm²; cu manșon 1 … 6 mm² |
| Lungime de dezizolare |
10 … 12 mm |
| Tehnologie de conectare |
Push-in |
| Mod de montaj |
Șină DIN NS 35/7,5 și NS 35/15 |
| Lățime |
8,2 mm |
| Lățime capac de capăt |
2,2 mm |
| Înălțime |
90,5 mm |
| Adâncime pe NS 35/7,5 / NS 35/15 |
43,5 mm / 51 mm |
| Greutate |
29,2 g |
| Temperatură de funcționare |
−60 … +110 °C, inclusiv încălzirea proprie |
| Temperatură de montaj și acționare |
−5 … +70 °C |
| Temperatură de depozitare și transport |
−25 … +60 °C |
| Umiditate admisă în funcționare |
20 … 90 % |
| Material izolant |
Poliamidă (PA), grupa I |
| Clasă de inflamabilitate |
UL 94 V0 |
| Culoare |
Verde-galben |
| Standard de conectare |
IEC 60947-7-2 |
| Marcaj Ex |
II 2 GD Ex eb IIC Gb (ATEX SEV13ATEX0159U, IECEx SEV13.0005U) |
| Protecție la foc, vehicule feroviare |
DIN EN 45545-2, R22, R23, R24, R26, HL 1 … HL 3 |
| RoHS UE |
Conform, fără exceptări |
| REACH |
Nicio substanță candidată peste 0,1 % |
| Ambalare |
50 buc. |
| Cod vamal |
85369010 |
| Țară de origine |
China |
| ETIM / ECLASS / UNSPSC |
EC000901 / 27250103 / 39121400 |
| EAN |
4046356538145 |
