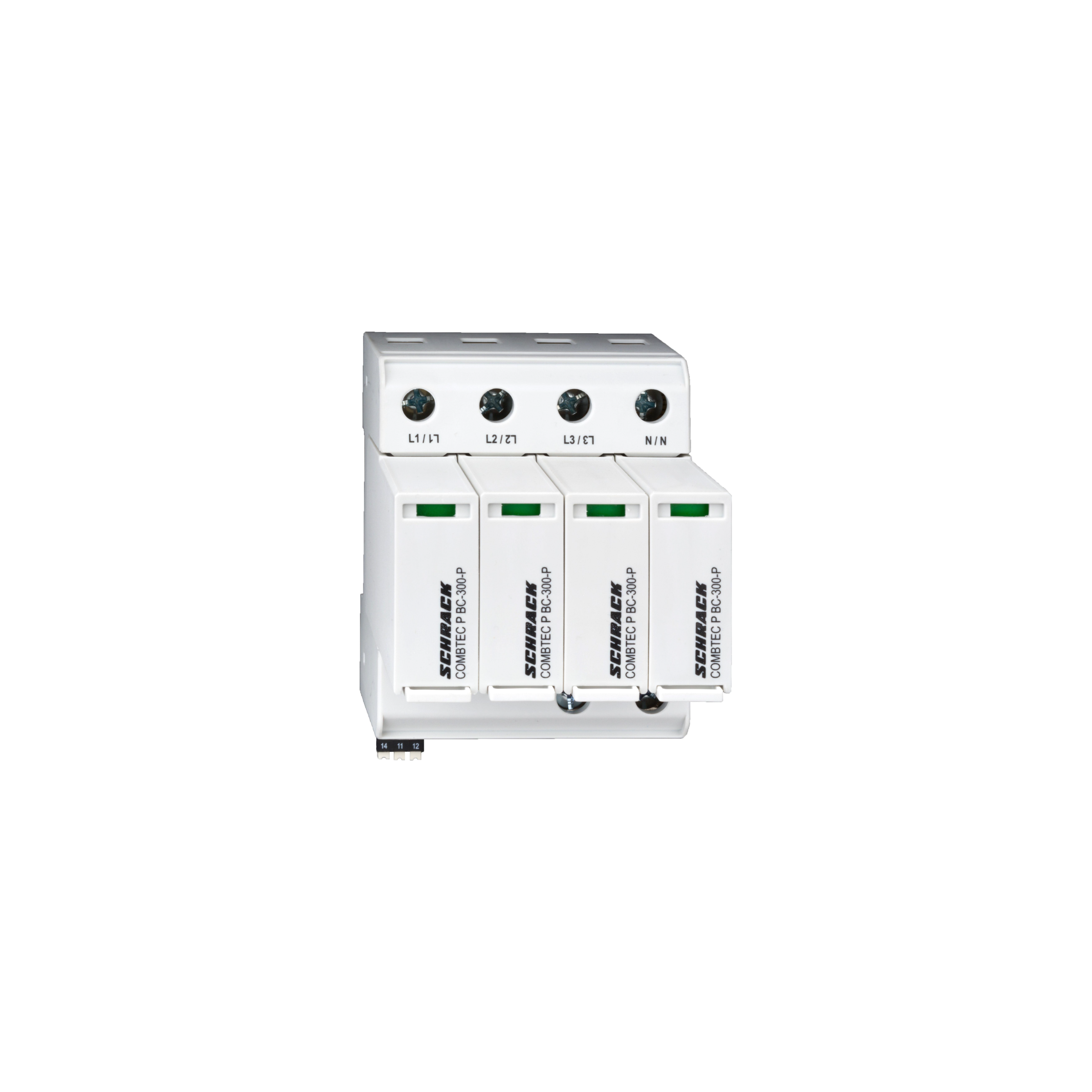

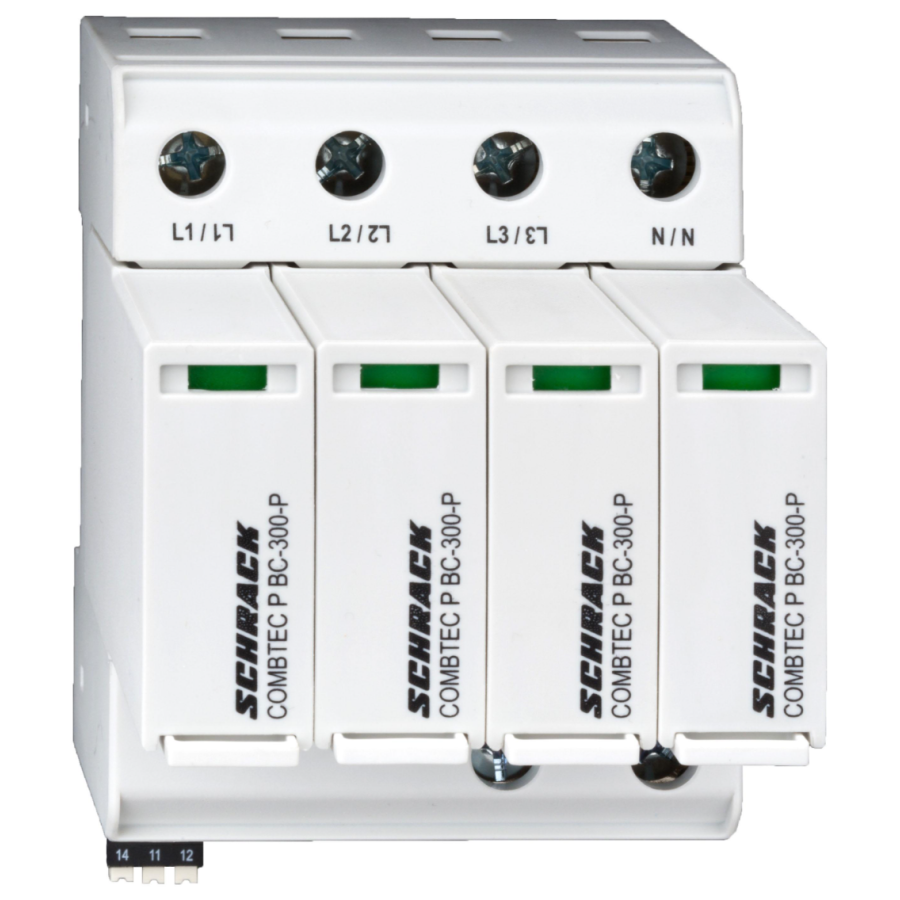

Descărcător supratensiune – SPD – Tip 2, TN-S, 4+0, 255VAC, 20/40kA, 4M – SCHRACK IS111340

SCHRACK IS111340 – descărcător SPD Tip 2 pentru rețele TN-S

SCHRACK VARTEC IS111340 este un descărcător de supratensiune (SPD) de tip 2, destinat limitării supratensiunilor tranzitorii care pot apărea în instalațiile electrice de joasă tensiune. Modelul are configurație 4+0 și este proiectat pentru utilizarea în rețele TN-S.

Dispozitivul are tensiune maximă de funcționare continuă Uc de 255 V AC, curent nominal de descărcare In de 20 kA și curent maxim de descărcare Imax de 40 kA, pentru forma de undă 8/20 µs. Nivelul de protecție în tensiune Up este de maximum 1,5 kV.

Construcția modulară cu elemente de protecție debroșabile permite înlocuirea cartușelor compatibile fără schimbarea întregii baze. Ansamblul ocupă patru module pe șina DIN și nu include contact de semnalizare la distanță.

Funcții importante

• Limitarea supratensiunilor tranzitorii
• Protecție SPD de tip 2
• Configurație TN-S, 4+0
• Curent nominal de descărcare 20 kA
• Curent maxim de descărcare 40 kA
• Nivel de protecție Up ≤1,5 kV
• Cartușe de protecție debroșabile
• Montaj pe șină DIN, 4 module

Funcțiile explicate simplu

• SPD Tip 2: limitează supratensiunile tranzitorii induse sau propagate prin rețeaua electrică, în condițiile pentru care este dimensionat.
• Configurație 4+0: utilizează patru căi de protecție conectate către conductorul de protecție PE, pentru sistemul de rețea corespunzător.
• Uc 255 V AC: reprezintă tensiunea maximă care poate fi aplicată continuu dispozitivului fără activarea normală a elementelor de protecție.
• In 20 kA: curentul nominal de descărcare utilizat la încercările repetate cu impulsuri de forma 8/20 µs.
• Imax 40 kA: valoarea maximă a curentului de descărcare pentru impulsul de test 8/20 µs, conform clasificării dispozitivului.
• Up ≤1,5 kV: nivelul de protecție în tensiune declarat pentru dispozitiv, în condițiile încercărilor standardizate.
• Cartușe debroșabile: permit înlocuirea modulelor de protecție compatibile atunci când este necesar.

Aplicații

Descărcătorul se utilizează în tablouri electrice de distribuție și în instalații de joasă tensiune cu schemă TN-S, atunci când proiectul prevede un SPD de tip 2 cu caracteristicile corespunzătoare.

Compatibilitate și montaj

Montajul se realizează pe șină DIN de 35 mm. Alegerea protecției de rezervă, a conductoarelor de conexiune și coordonarea cu alte dispozitive SPD trebuie realizate conform documentației producătorului și proiectului instalației.

Important: un SPD de tip 2 nu înlocuiește automat protecția necesară la curenți de trăsnet de tip 1. Alegerea dispozitivului depinde de evaluarea riscurilor, sistemul de împământare și arhitectura protecției la supratensiuni.
