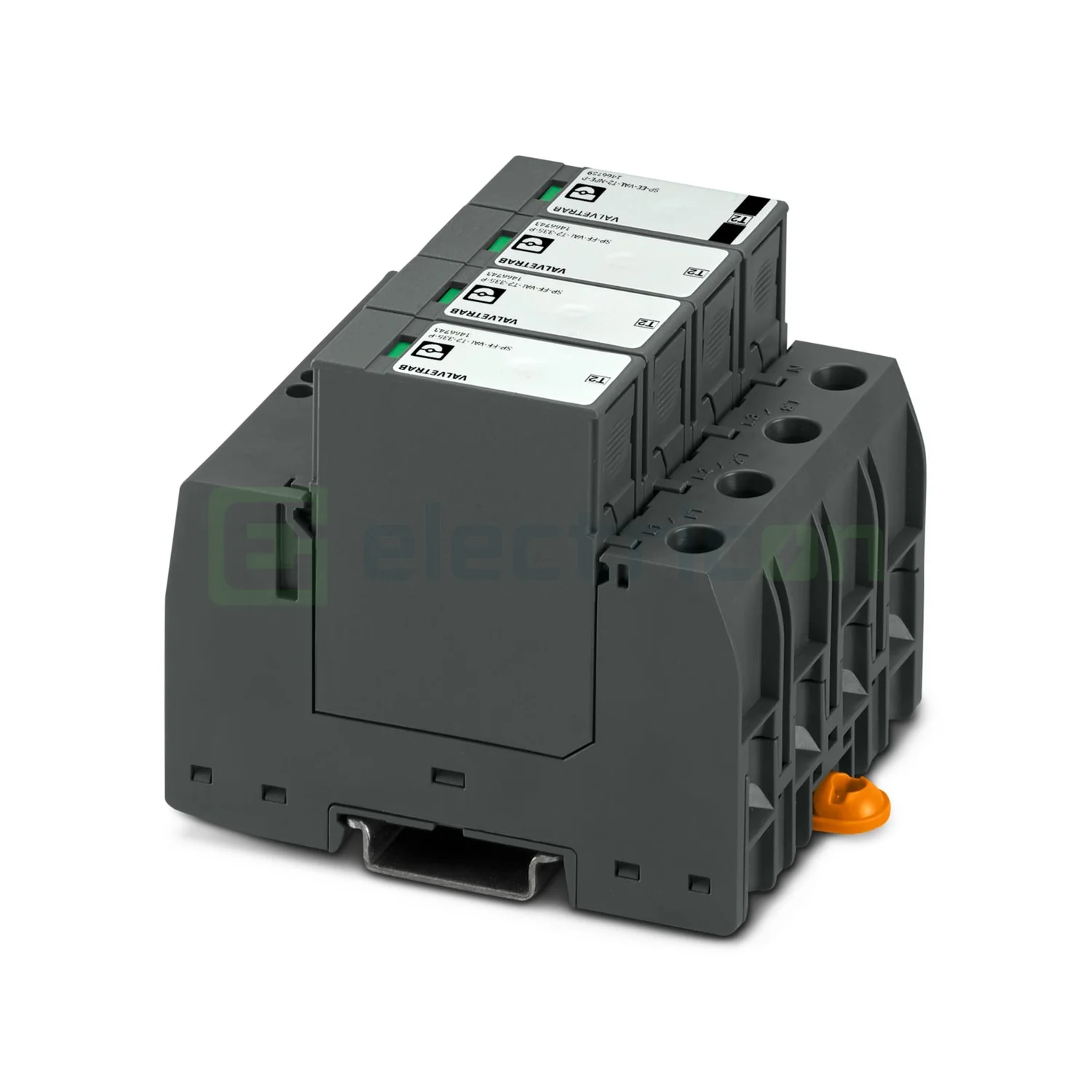

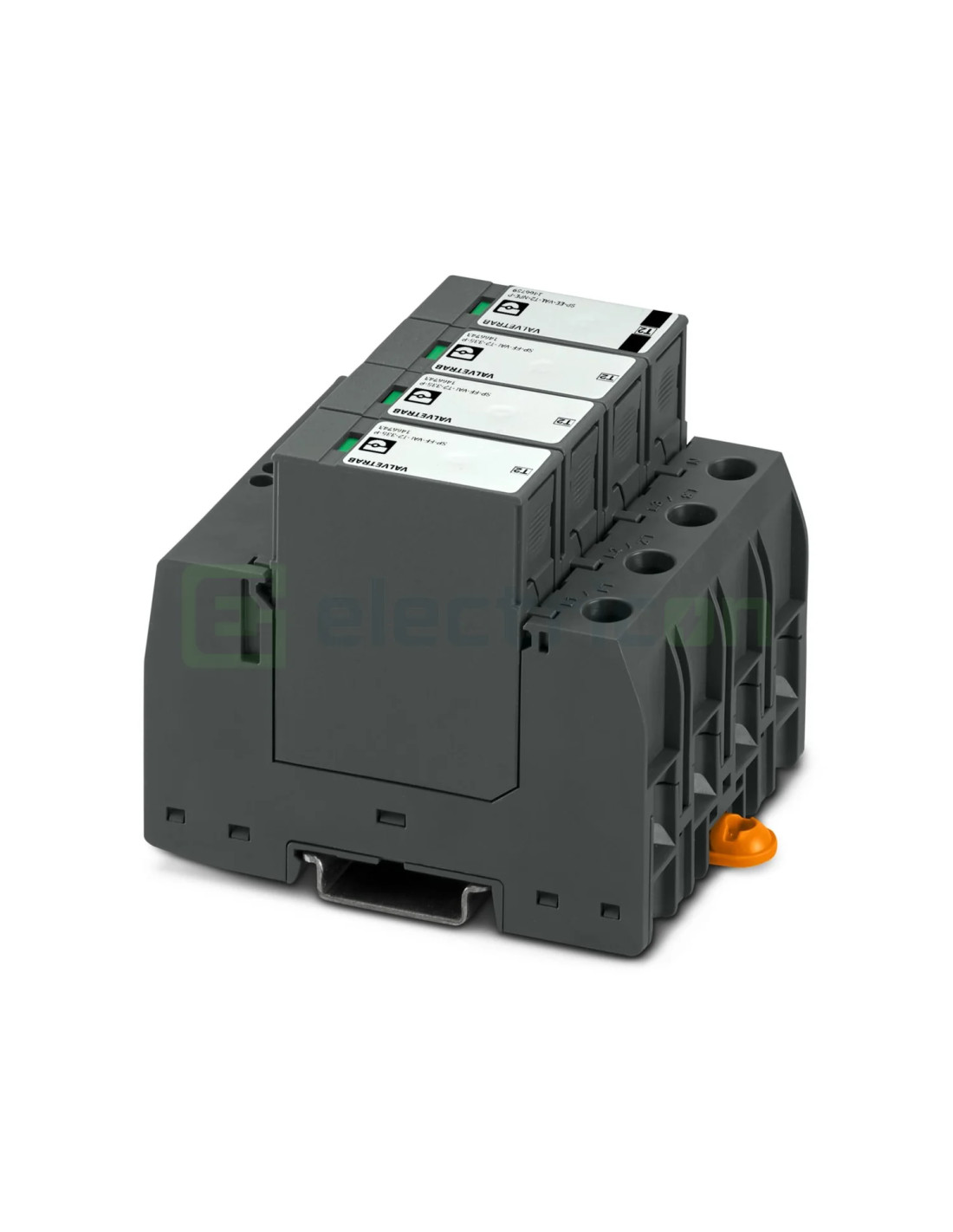

Descărcător Phoenix Contact 1466741 SP-EE-VAL-T2-335-3+1-UT trifazat tip 2 335V AC L1/L2/L3/N/PE plug-in modular
Descărcător Phoenix Contact 1466741 SP-EE-VAL-T2-335-3+1-UT trifazat tip 2 335V AC L1/L2/L3/N/PE plug-in modular
  • Nou
Descărcător Phoenix Contact 1466741 SP-EE-VAL-T2-335-3+1-UT trifazat tip 2 335V AC L1/L2/L3/N/PE plug-in modular
Descărcător Phoenix Contact 1466741 SP-EE-VAL-T2-335-3+1-UT trifazat tip 2 335V AC L1/L2/L3/N/PE plug-in modular

Descarcător supratensiune - SPD - Tip 2 3P+N TT/TNS 20kA/40kA 4M - Phoenix Contact - 1466741

Descărcător Phoenix Contact SP-EE-VAL-T2-335-3+1-UT cod 1466741 — Tip 2 trifazat, 335V AC, 20kA, plug-in.
  • Tip: descărcător supratensiune (SPD) plug-in trifazat; Clasificare: tip 2  Configurație: 3+1 (L1+L2+L3+N+PE separate, sistem 5 conductori)
  • Tensiune continuă max UC: 335V AC (L-N), 335V AC (L-PE); Frecvență: 50/60Hz; Curent descărcare nominal In: 20kA (8/20μs) per modul; Curent descărcare max Imax: 40kA (8/20μs); Nivel protecție Up: ≤1.5kV; Siguranță max: 315A (radial), 80A (V); Temperatura: -40°C/+85°C; Poli protejați: 4 (3 faze + neutru + PE)
  • Module protecție: plug-in înlocuibile individual pentru L1/L2/L3/N (4 module); Indicator vizual: LED verde/roșu pe fiecare modul pentru stare; Contact semnalizare: pentru monitorizare centralizată la distanță; Grad protecție: IP20; Montaj: șină DIN 35mm EN 60715
  • Aplicații: tablouri electrice trifazate rezidențiale/comerciale/industriale (protecție echipamente 400V: motoare, invertoare, automatizări, servere, echipamente IT, sisteme HVAC), protecție secundară după SPD tip 1 în instalații cu risc fulgerare, clădiri cu echipamente electronice critice
Cere Oferta
La comanda

Cod Produs: 1466741

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Cere informatii
laptop Gama variata
de produse map-icon National
si european delivery Livrare
rapida network Oferte
personalizate info Info
utile handshake Partener
de incredere


Descărcător la supratensiune trifazat, tip 2, SP-EE-VAL-T2-335-3+1-UT, Phoenix Contact, 1466741 – Descărcător modular tip 2 (clasa II), plug-in, pentru rețele trifazate TN-S/TT (L1, L2, L3, N, PE).

Phoenix Contact SP-EE-VAL-T2-335-3+1-UT (1466741) este un descărcător de supratensiune Tip 2 / Clasa II, modular, plug-in, pentru rețele trifazate cu N și PE separate (sistem 5 conductoare: L1, L2, L3, N, PE). Are tensiune nominală UN 240/415 V AC, tensiune maximă de funcționare continuă UC 335 V AC (L-N și L-PE), In 20 kA (8/20 μs), Imax 40 kA (8/20 μs), Up 1,5 kV (L-N) și Up 1,7 kV (L-PE), cu indicare optică a stării și montaj pe șină DIN 35 mm.

SP-EE-VAL-T2-335-3+1-UT – Protecție tip 2 pentru tablouri trifazate


Acest SPD tip 2 este conceput pentru tablouri trifazate (3+N) în sisteme TN-S și TT, protejând echipamentele la supratensiuni tranzitorii induse și comutații. Configurația 3+1 indică protecția pe cele trei faze față de N și un modul dedicat pentru N-PE, asigurând limitarea supratensiunilor și pe conductorul de nul, în special relevant în instalații TT. Modulul plug-in simplifică mentenanța prin înlocuire rapidă, iar semnalizarea optică oferă verificare vizuală a stării. Datorită capacității de descărcare (In/Imax) și nivelurilor Up, este potrivit ca protecție tip 2 în tablouri principale/secundare industriale, comerciale și rezidențiale trifazate.

Avantajele descărcătorului Phoenix Contact 1466741

  • Trifazat 3+1: Protecție pentru L1/L2/L3 și modul N-PE, adecvat TN-S/TT.
  • Tip 2 / Clasa II: Construit pentru forme de undă 8/20 μs, protecție în tablouri de distribuție.
  • In 20 kA / Imax 40 kA: Capacitate ridicată de descărcare pentru fiecare cale de protecție.
  • Nivel protecție Up scăzut: Up 1,5 kV (L-N) și 1,7 kV (L-PE) pentru protecția echipamentelor sensibile.
  • Dimensiune compactă: 4 diviziuni (71,2 mm lățime) cu montaj rapid pe șină DIN.

Specificații tehnice Descărcător Phoenix Contact SP-EE-VAL-T2-335-3+1-UT (1466741)

Cod producător 1466741
Cod EAN 4063151861551
Denumire produs SP-EE-VAL-T2-335-3+1-UT
Producător Phoenix Contact
Tip SPD Descărcător supratensiune Tip 2 / Clasa II
Sistem rețea TN-S, TT (N și PE separate)
Configurație rețea Trifazat, 5 conductoare: L1, L2, L3, N, PE
Circuite de protecție L-N și L-PE; mod protecție N-PE
Tensiune nominală UN 240/415 V AC (TN-S/TT)
Frecvență nominală 50/60 Hz
Tensiune max. funcționare continuă UC L-N: 335 V AC; L-PE: 335 V AC; N-PE: 264 V AC
Curent nominal de descărcare In (8/20 μs) 20 kA
Curent maxim de descărcare Imax (8/20 μs) 40 kA
Curent total ITotal (8/20 μs) 40 kA
Nivel protecție Up L-N: 1,5 kV; L-PE: 1,7 kV; N-PE: 1,5 kV
TOV (UT) – comportament L-N: 460 V AC / 120 min (safe failure); L-PE: 1464 V AC / 200 ms (withstand); N-PE: 1200 V AC / 200 ms (withstand)
Timp răspuns tA L-N: 25 ns; L-PE: 100 ns; N-PE: 100 ns
ISCCR (curent scurtcircuit admis) 25 kA
Siguranță de rezervă max. 50 A gG (V-type through wiring) / 125 A gG (branch wiring)
Curent de sarcină IL 50 A (la 10 mm²)
Conexiune Șurub M5, cuplu 3 Nm, dezizolare 12 mm
Secțiuni conductori Rigid: până la 25 mm²; flexibil: până la 16 mm² (în funcție de configurație și ferule)
Montaj Șină DIN 35 mm

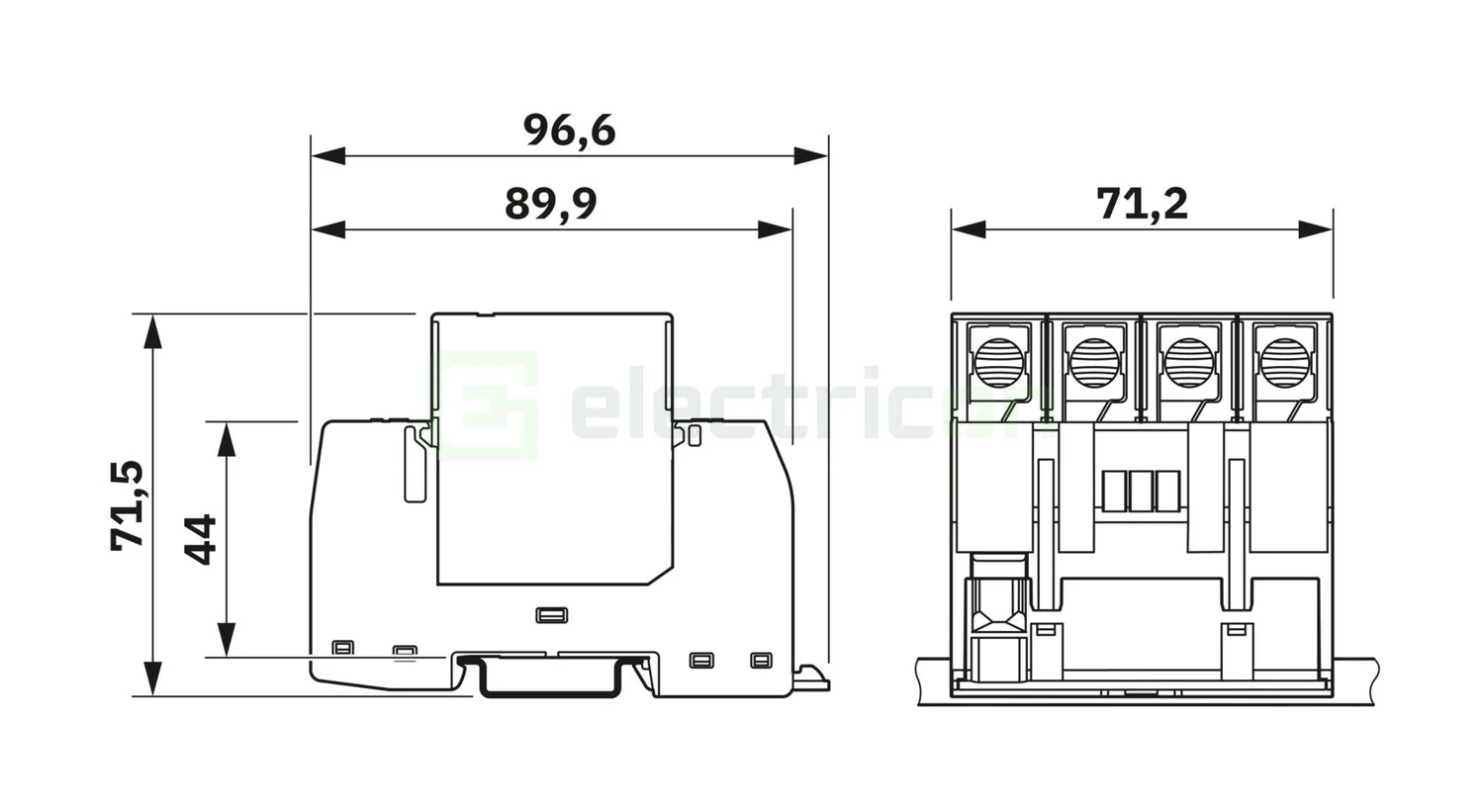

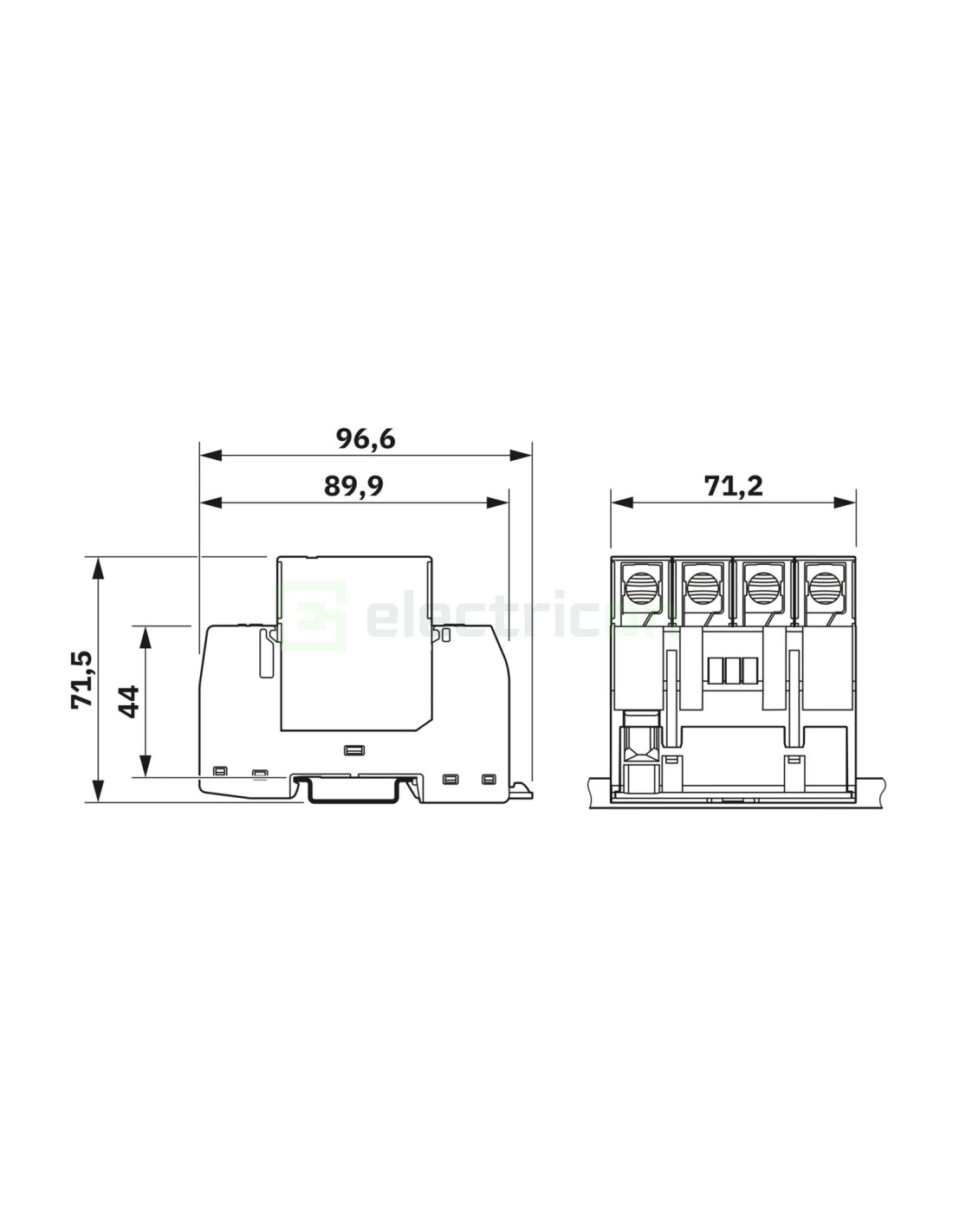

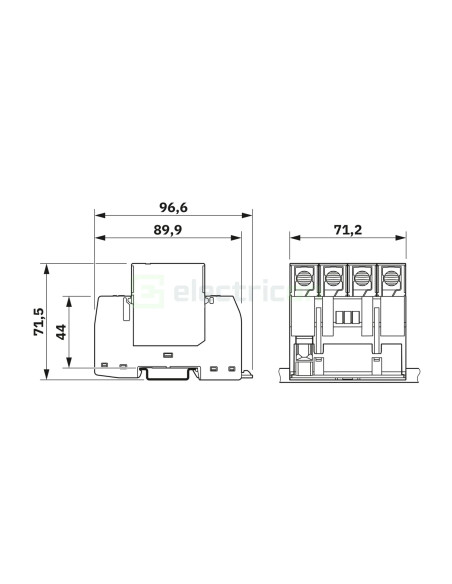

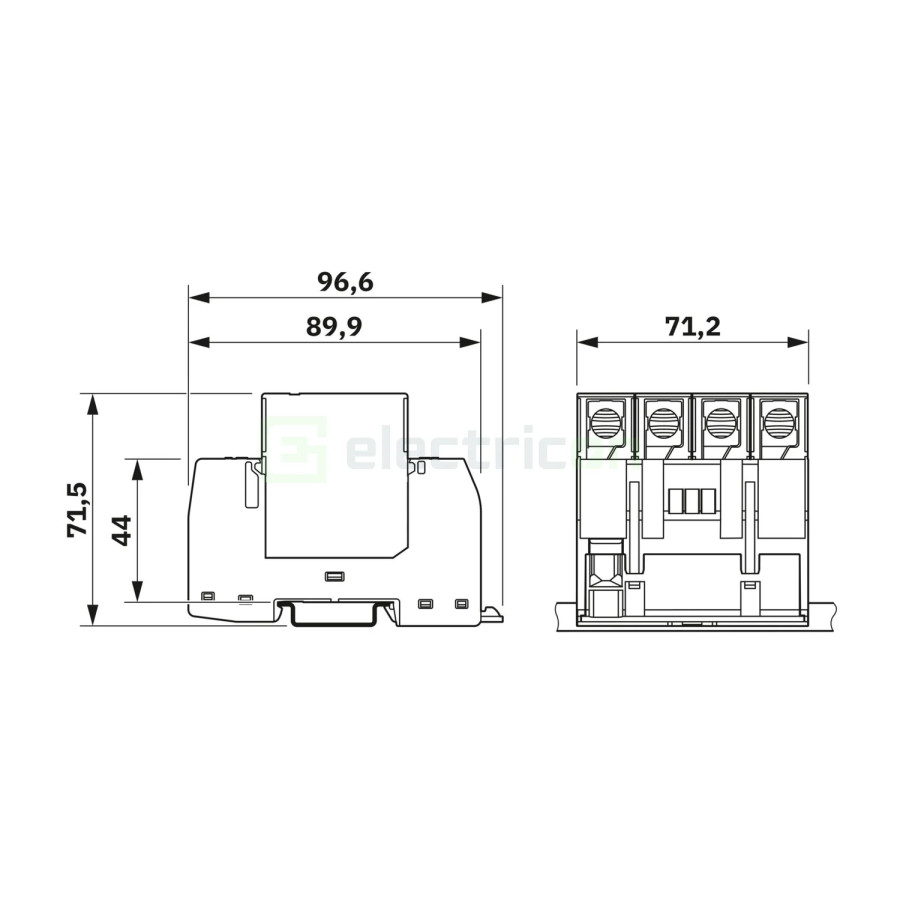

Dimensiuni (L x H x A) 71,2 x 96,6 x 71,5 mm (incl. șină DIN 7,5 mm)
Număr module / diviziuni 4 div.
Grad protecție IP20 (montat)
Temperatură funcționare -40 °C ... +85 °C
Material / inflamabilitate PA 6.6 / PBT, UL 94 V-0, culoare gri RAL 7043
Standarde IEC 61643-11 (2025), EN 61643-11 (2012+A11:2018)
Semnalizare stare Optică (indicator defect SPD)
Greutate netă 350 g
Greutate brută 380 g


Aplicații recomandate

  • Tablouri trifazate TN-S/TT – protecția echipamentelor la supratensiuni tranzitorii în clădiri și industrie.
  • Protecția automatizărilor, convertizoarelor, alimentărilor industriale și echipamentelor IT în rețele 3x400/230 V.
  • Tablouri principale și secundare în instalații comerciale/rezidențiale cu echipamente sensibile.


Garanție

Garanție persoane juridice 1 an
Garanție persoane fizice 2 ani

Link-uri utile

🌐 Link producător

Tag-uri căutare
  • descarcator supratensiune tip 2 phoenix 1466741
  • sp-ee-val-t2-335 3+1 ut trifazat tn-s tt
  • spd tip 2 335v 20ka 40ka 3 faze
  • protectie supratensiuni tablou trifazat phoenix contact
Tensiune
255 V
Numar de poli
3P+N
Tip curent
AC (curent alternativ)
Grad de Protecție IP
IP20
Tip descarcator
T2
Debroșabil
DA, cu semnalizare
Tip
descărcător de tip T2 pentru curent alternativ
Branșament
trifazat
Tip rețea
TT/TN-S
1466741
4063151861551

Fișă tehnică 1466741

631.67KB Descarcă
