Releu monitorizare asimetrie faze - trifazat 3P+N reglabil 160-480VAC

Releu monitorizare asimetrie faze - trifazat 3P+N reglabil 160-480VAC, 1ND 16A – Hager EUP100

Releu monitorizare asimetrie faze - trifazat 3P+N reglabil 160-480VAC, 1ND 16A – Hager EUP100

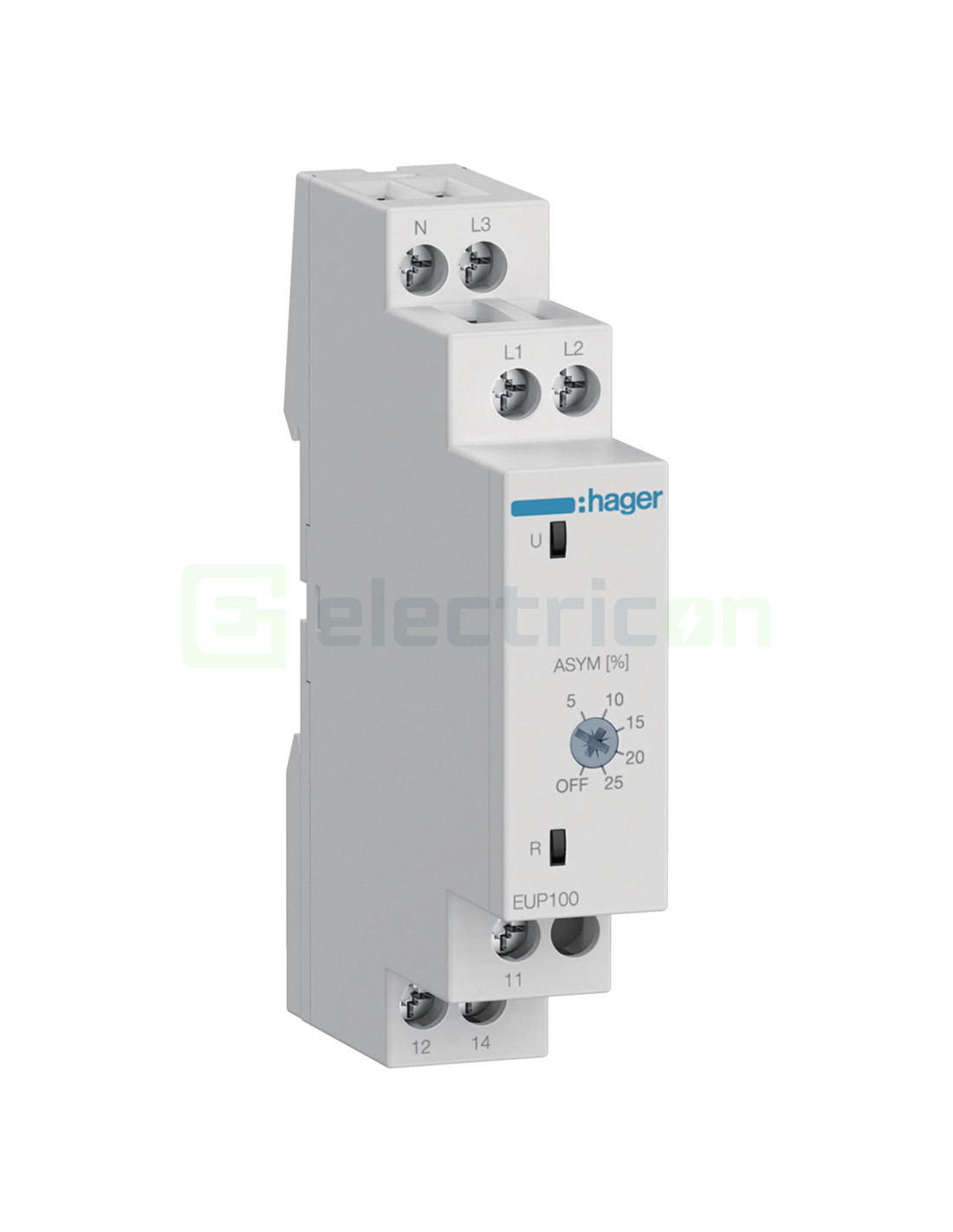

Hager EUP100 este un releu modular de control și monitorizare a asimetriei fazelor pentru rețele trifazate 3P(N), echipat cu un contact inversor fără potențial și potențiometru frontal, destinat protecției fiabile a echipamentelor împotriva defecțiunilor de fază.

Control reglabil al asimetriei: Dispozitivul permite monitorizarea precisă a asimetriei de fază, reglabilă prin potențiometru pe o plajă extinsă de la 5% până la 25%, asigurând deconectarea rapidă la depășirea valorii setate.
Monitorizare completă a fazelor: Asigură protecția continuă a rețelei prin supravegherea secvenței corecte a fazelor și detectarea instantanee a lipsei oricăreia dintre faze.
Ieșire sigură și diagnoză LED: Dispune de un contact inversor (1 Changeover) cu o putere de comutare de 5A / 250 V~ și două indicatoare LED dedicate pentru starea tensiunii de alimentare și starea releului de ieșire.
Montaj standardizat pe șină DIN: Proiectat pentru o instalare rapidă și simplă în tabloul electric pe șină DIN TH 35 conform standardelor IEC 60715 / EN 60715.

Cantitate	Pret / buc	Economisesti
1 buc	363,54 lei	-
3 buc+	359,90 lei	10,91 lei
5 buc+	356,27 lei	36,35 lei
15 buc+	352,63 lei	163,59 lei

363,54 lei / buc

*Include TVA

La comanda

Livrare in 15 zile lucratoare

Cod Produs: EUP100

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

101.10 lei x 4 luni

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Descriere

Releu de control și monitorizare asimetrie faze Hager EUP100, trifazat 3P(N), 1 contact inversor – Protecție avansată cu asimetrie reglabilă pentru rețele trifazate.

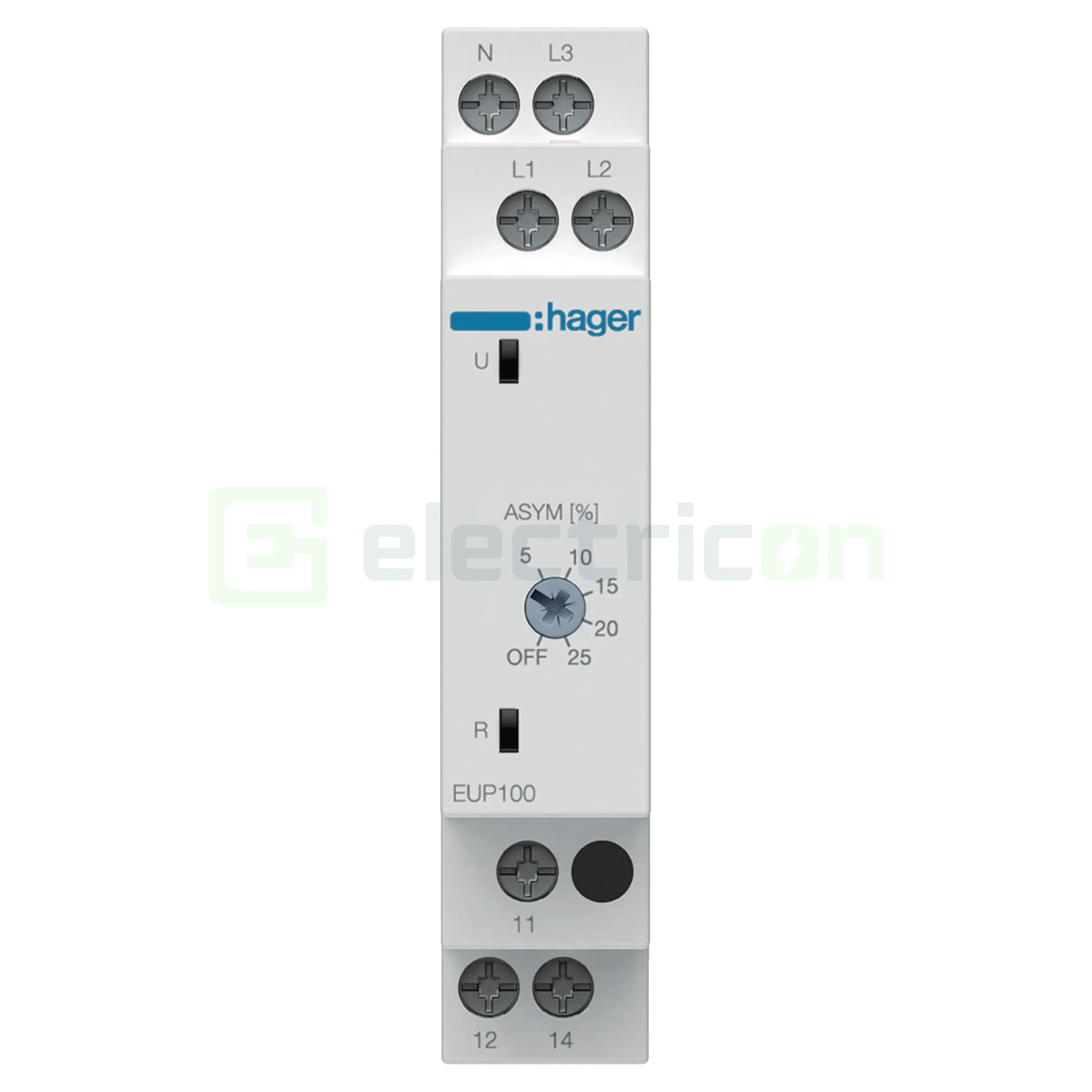

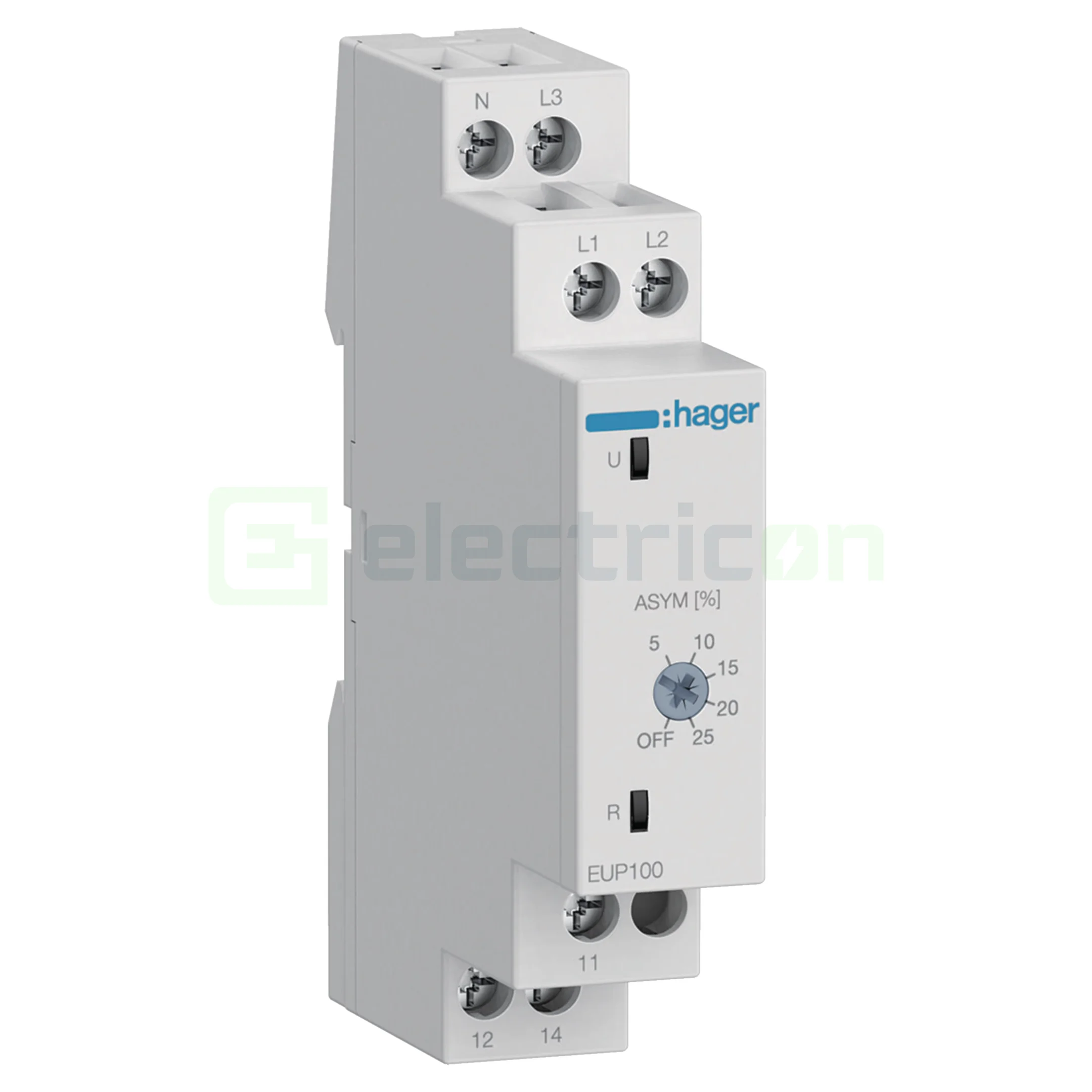

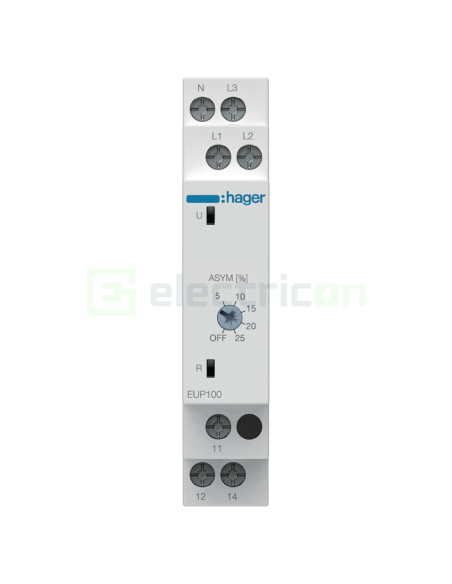

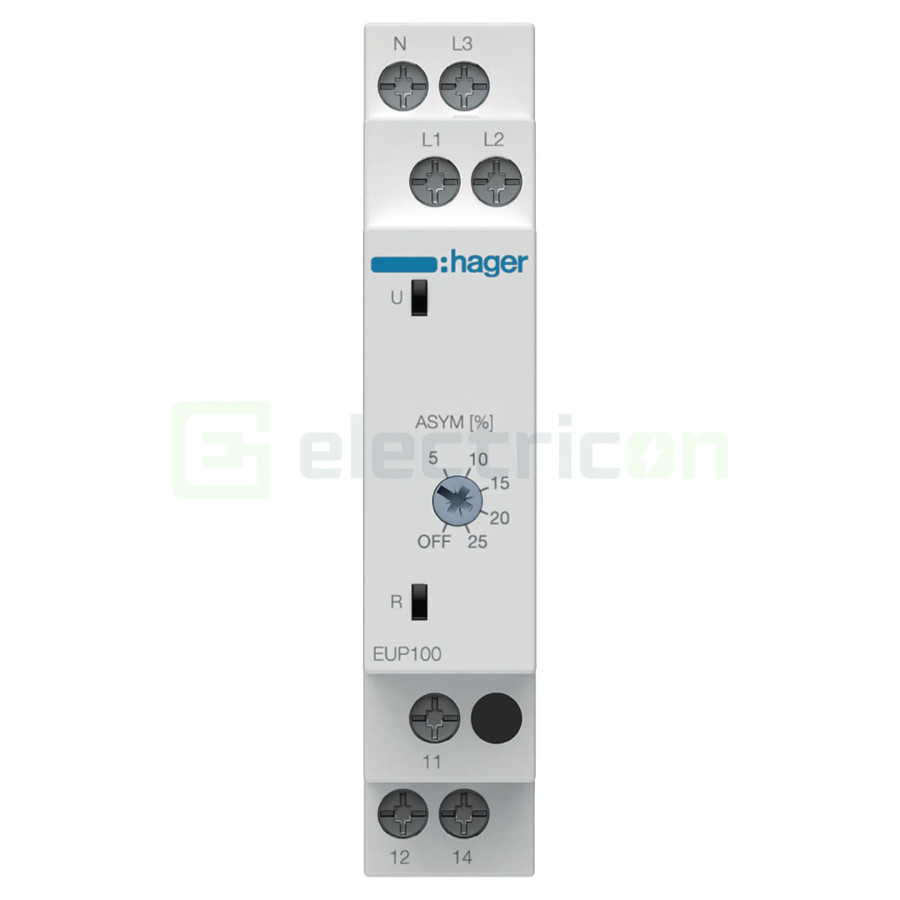

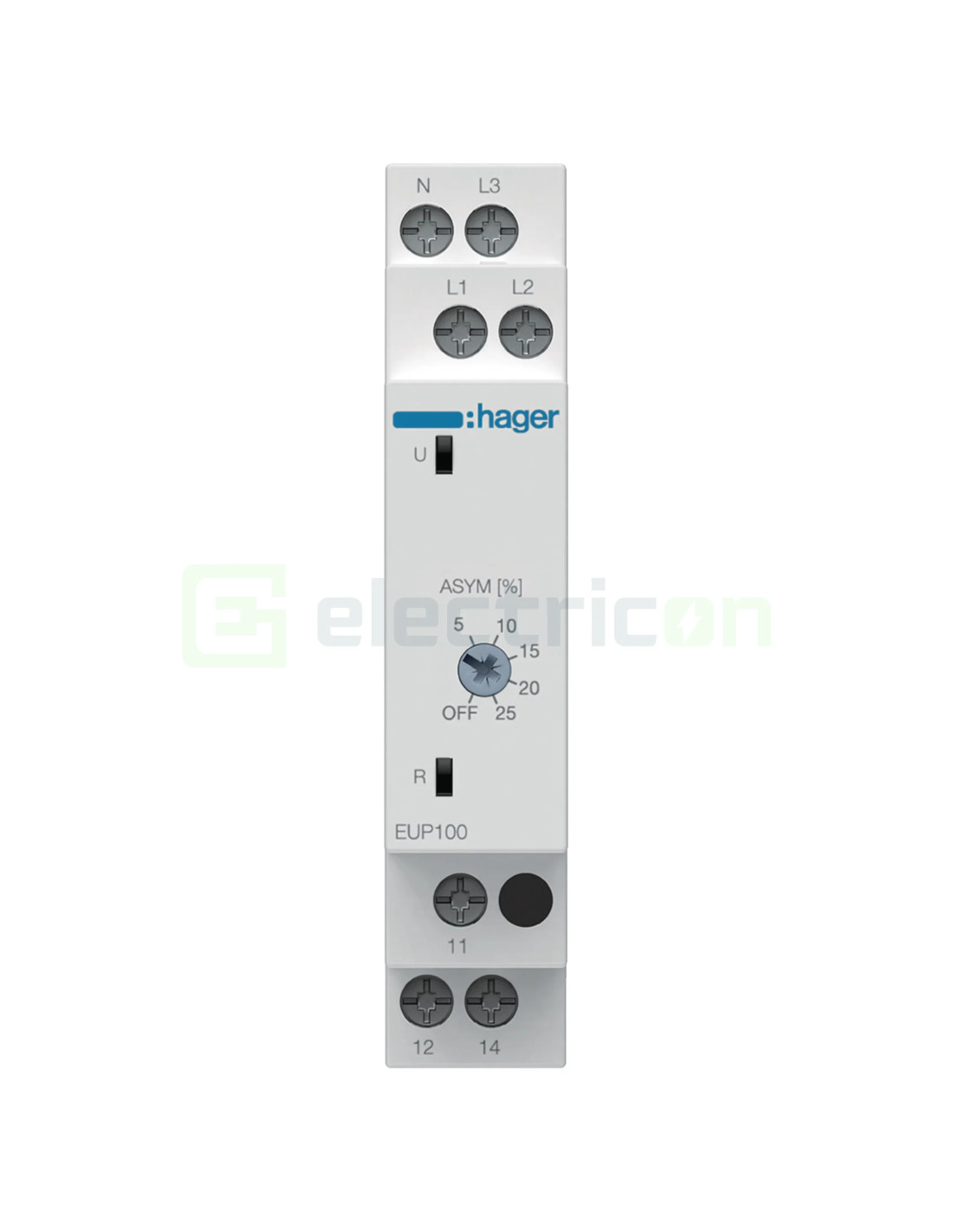

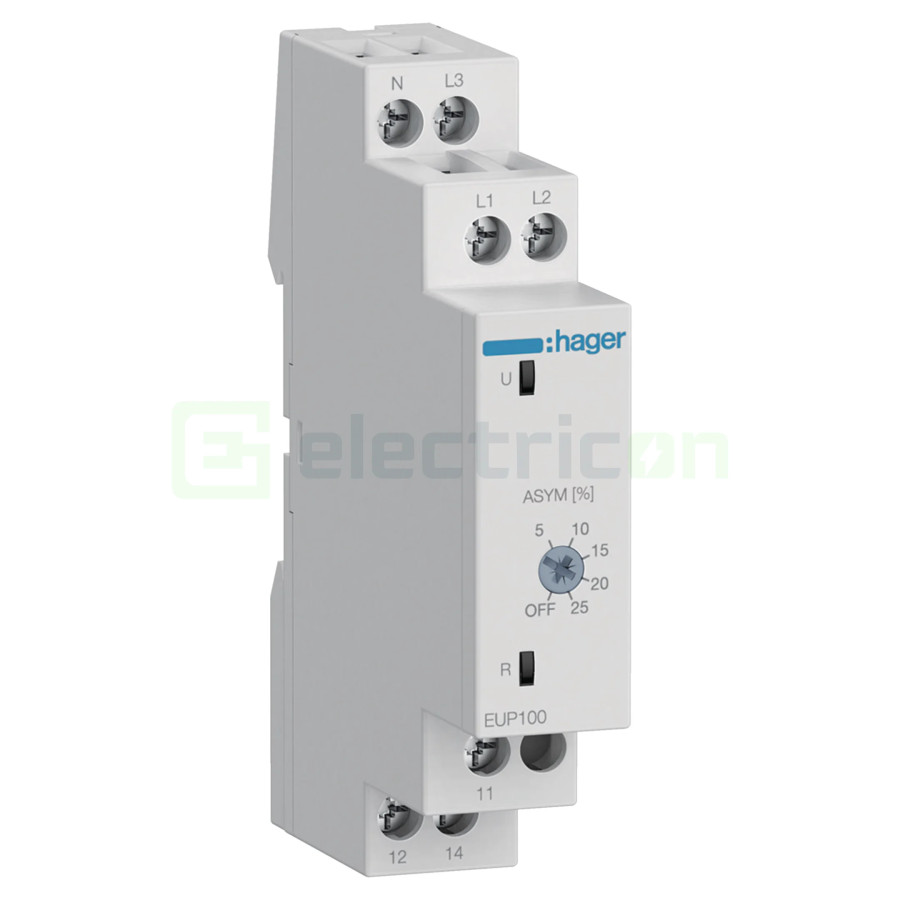

Hager EUP100 este un releu electronic modular dezvoltat pentru controlul și monitorizarea precisă a rețelelor trifazate 3P(N). Dispozitivul oferă protecție completă prin supravegherea secvenței de faze, a căderilor de tensiune și a dezechilibrelor din rețea. Este echipat pe panoul frontal cu un potențiometru dedicat pentru reglarea asimetriei (ASYM) și cu două indicatoare LED pentru diagnosticarea rapidă a stării sistemului. Conexiunea electrică este realizată prin borne sigure, iar ieșirea este gestionată de un contact inversor fără potențial.

Hager EUP100 – Control precis al asimetriei și monitorizare structurală

Acest releu de protecție este optimizat pentru monitorizarea rețelelor sinusoidale cu frecvențe între 48 și 63 Hz, fiind ideal pentru prevenirea deteriorării motoarelor electrice și a echipamentelor sensibile la dezechilibre mari de fază. Funcția de control al asimetriei permite oprirea alimentării atunci când dezechilibrul depășește pragul setat de utilizator, asigurând în același timp imunitate la funcționarea inversă a unui consumator (de exemplu, un motor care continuă să meargă pe două faze). Dispozitivul este proiectat pentru montaj rapid pe șină DIN standardizată.

Avantajele releului de control fază și asimetrie Hager EUP100

Asimetrie reglabilă: Permite setarea fină a pragului de dezechilibru între 5% și 25% direct de pe panoul frontal.
Monitorizare 3P(N): Controlează secvența corectă a fazelor și detectează instantaneu dispariția oricăreia dintre ele.
Contact inversor fără potențial: Comută circuite electrice de până la 5 A / 250 V~ pentru semnalizare sau declanșare.
Diagnoză locală prin LED: Indicator galben pentru starea releului de ieșire și indicator verde pentru prezența tensiunii de alimentare.
Montaj modular facil: Instalat direct pe șină DIN TH 35 conform standardelor europene IEC 60715 / EN 60715.

Specificații tehnice Hager EUP100

Cod produs / Număr articol	EUP100
Producător / Brand	Hager
Tip dispozitiv	Releu de control și monitorizare faze și asimetrie
Tensiune de alimentare nominală	3(N)~ 400/230 V
Limite tensiune alimentare	-30%...+30% din U_N
Circuit de măsurare (Frecvență)	3(N)~, sinusoidal, 48...63 Hz
Asimetrie reglabilă	5%...25% (prin potențiometru ASYM)

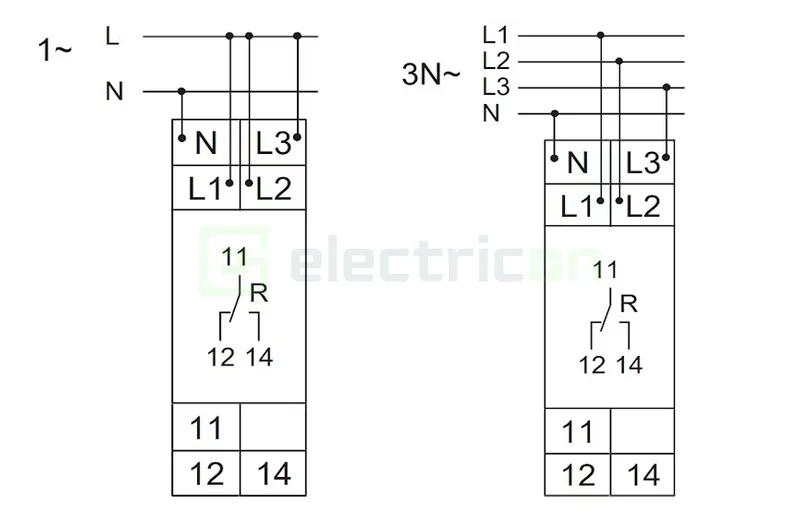

Tip contact de ieșire	1 contact inversor fără potențial (borna 11 / 12–14)
Putere de comutare maximă	1250 VA (5 A / 250 V~ rezistiv)
Consum nominal	8 VA (0,8 W)
Timp de recuperare	500 ms
Cădere de tensiune (dezexcitare)	>20% din U alimentare
Grad de protecție (Carcasă)	IP20
Temperatură de funcționare	-25°C ... +55 °C

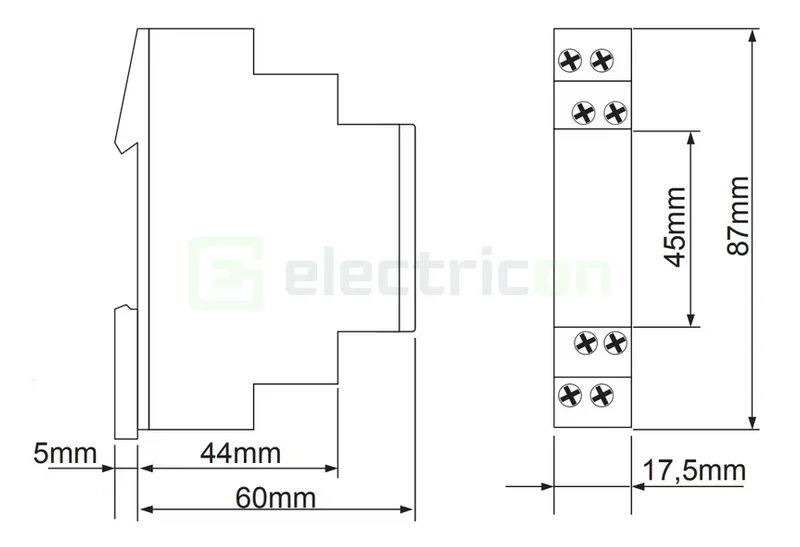

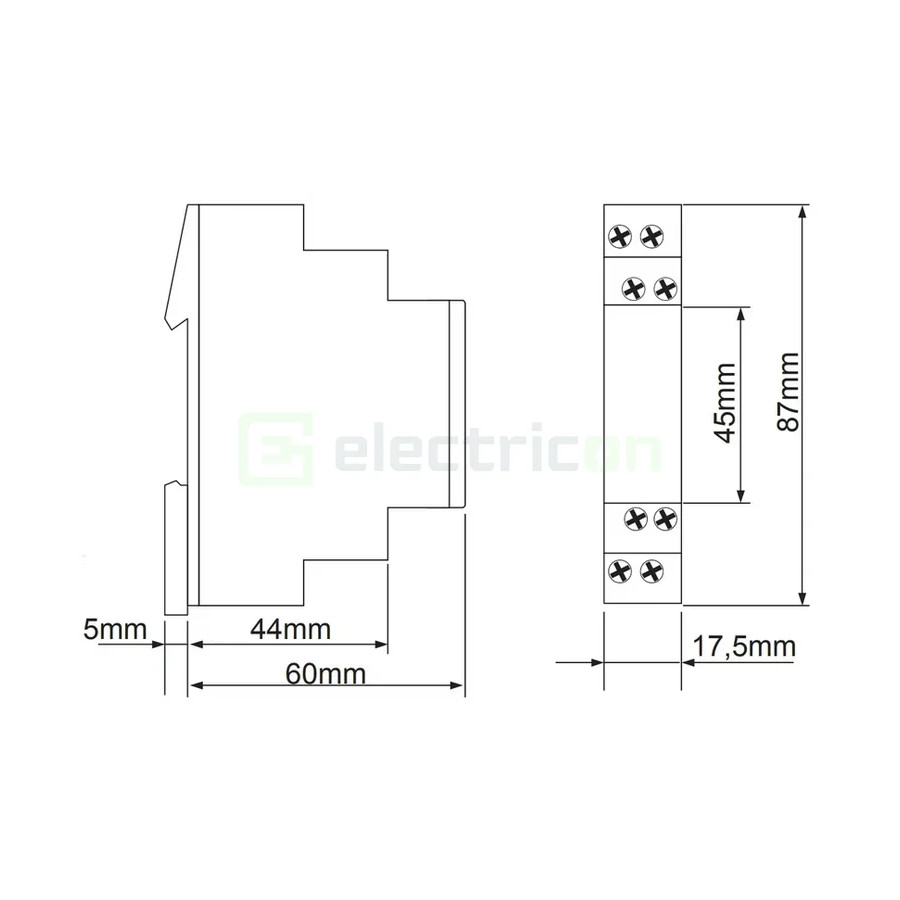

Montaj	Pe șină DIN TH 35 (7,5–15)
Secțiuni borne de conectare	Fără carcasă terminală: 1 x 4 mm² / 2 x 2,5 mm²

Aplicații recomandate

Protecția motoarelor trifazate împotriva dezechilibrelor mari de tensiune, dispariției unei faze sau a inversării succesiunii fazelor.
Monitorizarea calității rețelelor de alimentare trifazate în tablouri de distribuție rezidențiale, comerciale sau industriale de mici dimensiuni.
Sisteme de automatizare unde este critică oprirea automată a sarcinii la apariția unei asimetrii periculoase între faze.
