Releul de protecție de interfață ETI HRNF-200 monitorizează parametrii rețelei publice și comandă deconectarea controlată a instalației de producere atunci când tensiunea, frecvența sau condițiile de funcționare ies din limitele configurate. Releul nu întrerupe direct circuitul de putere. Contactele sale de ieșire transmit comanda către întreruptorul de interfață, disjunctorul cu motor, contactorul sau dispozitivul de declanșare prevăzut în schema instalației.
Releu de protecție de interfață pentru detectarea abaterilor rețelei și anti-insularizare

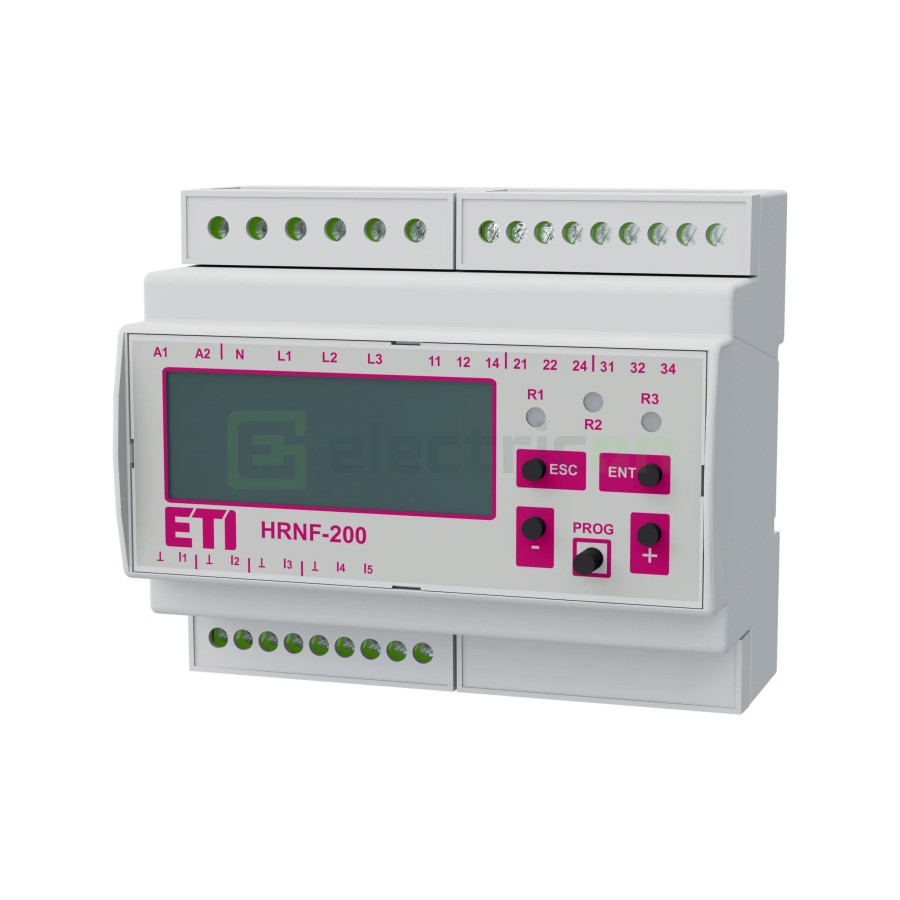

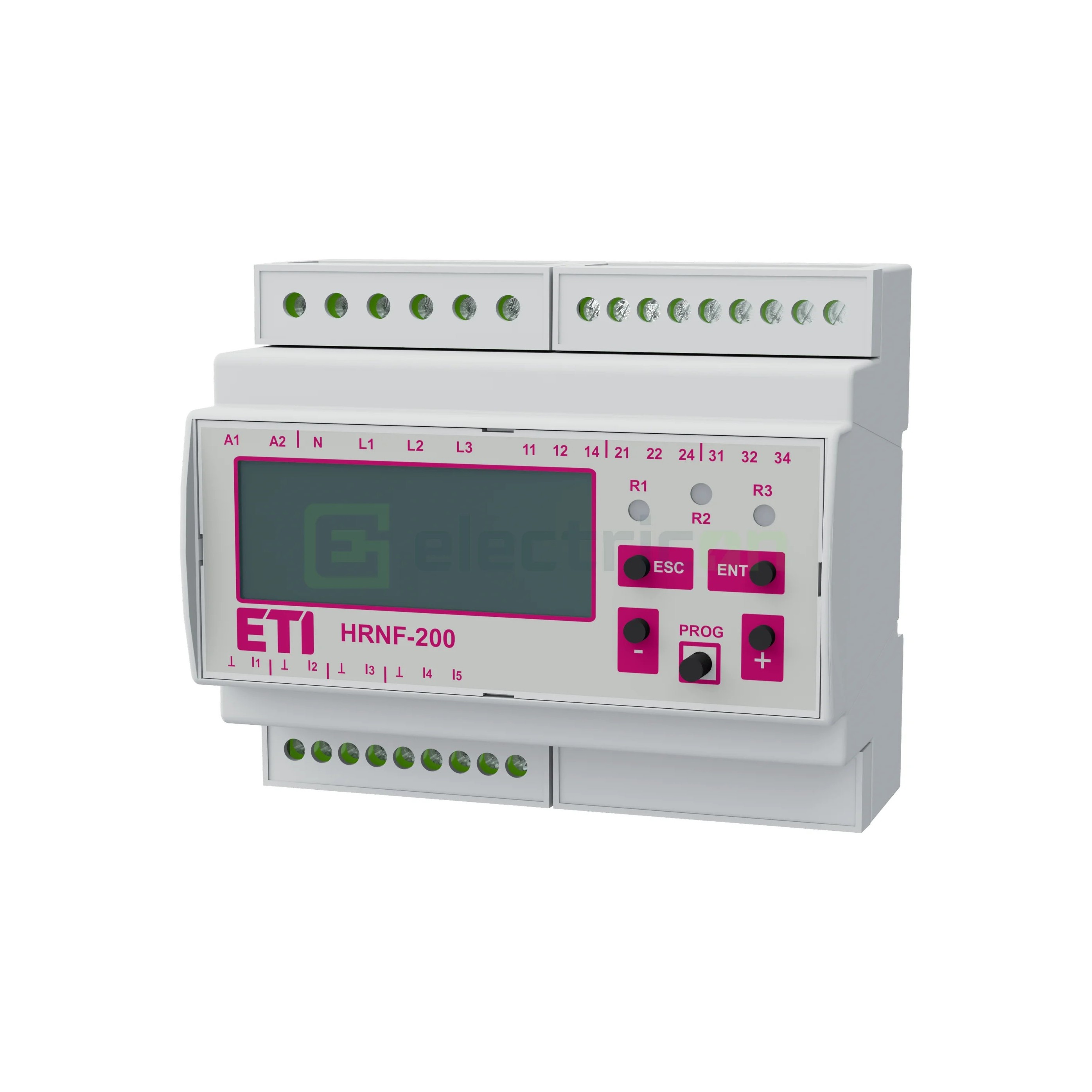

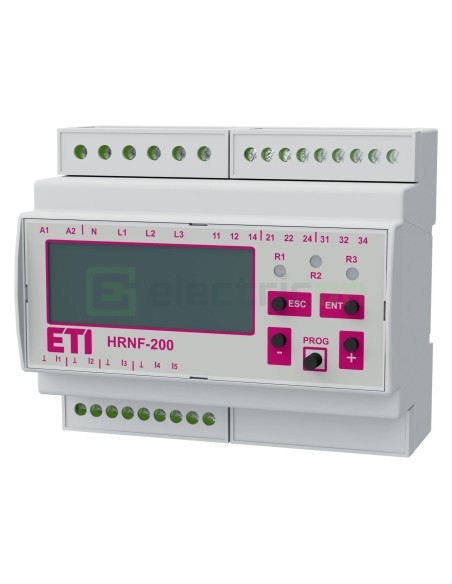

ETI HRNF-200 este destinat monitorizării rețelelor trifazate de 230/400V și protecției instalațiilor de producere conectate la rețeaua publică. Aparatul verifică tensiunea, frecvența și pierderea rețelei, apoi transmite comanda de deconectare către dispozitivul de interfață.
Monitorizarea tensiunii și frecvenței rețelei
Releul monitorizează tensiunea între faze, tensiunea dintre fază și nul, tensiunea mediată pe 10 minute, frecvența, variația frecvenței, defazajul și tensiunea de secvență zero. Valorile măsurate și evenimentele memorate sunt afișate pe ecranul LCD.
Configurarea protecției de interfață pentru prosumatori
Conform Ordinului ANRE nr. 132/2020, modificat și completat ulterior, instalațiile de producere cu putere instalată mai mare de 30 kVA sau racordate la medie tensiune trebuie să dispună de protecții care să declanșeze întreruptorul de interfață la apariția regimului insularizat sau la depășirea limitelor de tensiune și frecvență. HRNF-200 permite configurarea individuală a pragurilor și temporizărilor. Setările finale se stabilesc conform avizului tehnic de racordare, fișei de reglaje și cerințelor operatorului de distribuție.
- Supratensiune mediată pe 10 minute: 1,10 × Un, adică aproximativ 253V la tensiunea nominală de 230V.
- Supratensiune instantanee: 1,15 × Un, adică aproximativ 264,5V.
- Subtensiune: 0,85 × Un, adică aproximativ 195,5V.
- Suprafrecvență: 51,5Hz sau 52Hz, în funcție de cerințele operatorului de distribuție.
- Subfrecvență: 47,5Hz.
- Reconectare după revenirea rețelei: minimum 900 de secunde, conform setării impuse.
Temporizările asociate fiecărui prag nu se aleg generic. De exemplu, documentația unui operator de distribuție indică 0,5 secunde pentru anumite protecții și 603 secunde pentru tensiunea mediată pe 10 minute. Prin urmare, reglajele trebuie preluate din documentația proiectului și confirmate de operatorul de distribuție.
Comandă către întreruptorul de interfață

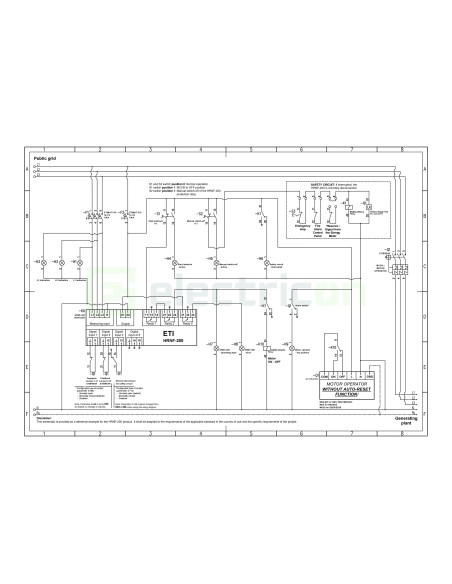

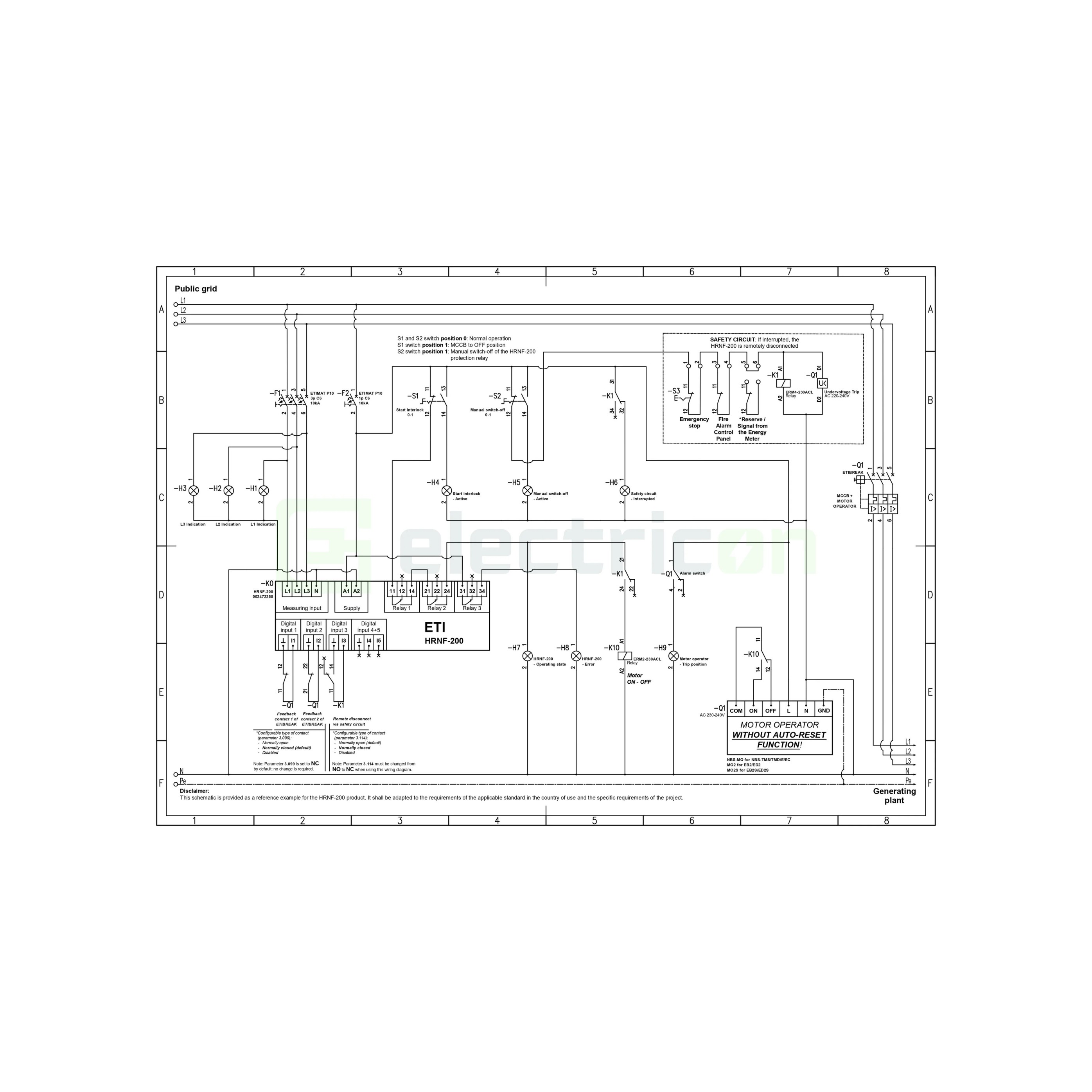

Releul dispune de trei contacte comutatoare pentru comandă, semnalizare și integrarea circuitelor de feedback. În funcție de proiect, acestea pot acționa un disjunctor cu motor, un contactor, o bobină de declanșare sau un alt dispozitiv de comutație. Schema de redundanță, inclusiv utilizarea mai multor dispozitive în serie, se stabilește în funcție de cerințele operatorului de rețea.
Caracteristici principale ale releului ETI HRNF-200
- Releu de protecție pentru rețea și sistem.
- Funcție de protecție anti-insularizare.
- Monitorizare tensiune între faze și fază-nul.
- Monitorizare frecvență și variație de frecvență.
- Monitorizare defazaj și tensiune de secvență zero.
- Praguri și temporizări configurabile individual.
- Timp de reconectare fix sau aleatoriu.
- Trei contacte comutatoare pentru circuitul de ieșire.
- Cinci intrări digitale pentru contacte auxiliare fără potențial.
- Evaluare configurabilă a contactelor de feedback.
- Memorie de erori cu marcarea temporală a evenimentelor.
- Afișaj LCD pentru valori și parametri.
- Protecție prin parolă și posibilitate de sigilare.
- Compatibilitate tehnică declarată cu EN 50549-1:2019 și EN 50549-2:2019.
Date tehnice releu ETI HRNF-200
- Producător: ETI.
- Model: HRNF-200.
- Cod produs: 002472250.
- Tip produs: releu de protecție pentru rețea și sistem.
- Tensiune de alimentare: 24-48V DC și 110-240V AC.
- Frecvență nominală: 50-60Hz sau DC.
- Domeniu tensiune între faze: 0-560V AC.
- Domeniu tensiune fază-nul: 0-325V AC.
- Domeniu frecvență măsurată: 40-65Hz.
- Variație frecvență: 100-2000mHz/s.
- Defazaj monitorizat: 1-15°.
- Circuit de ieșire: 3 contacte comutatoare.
- Curent contacte: 5A, categoria de utilizare AC1.
- Tensiune contacte: 250V AC.
- Putere comutată: 1250VA.
- Intrări digitale: 5, pentru contacte auxiliare fără potențial.
- Parametri intrări digitale: 24V / 5mA.

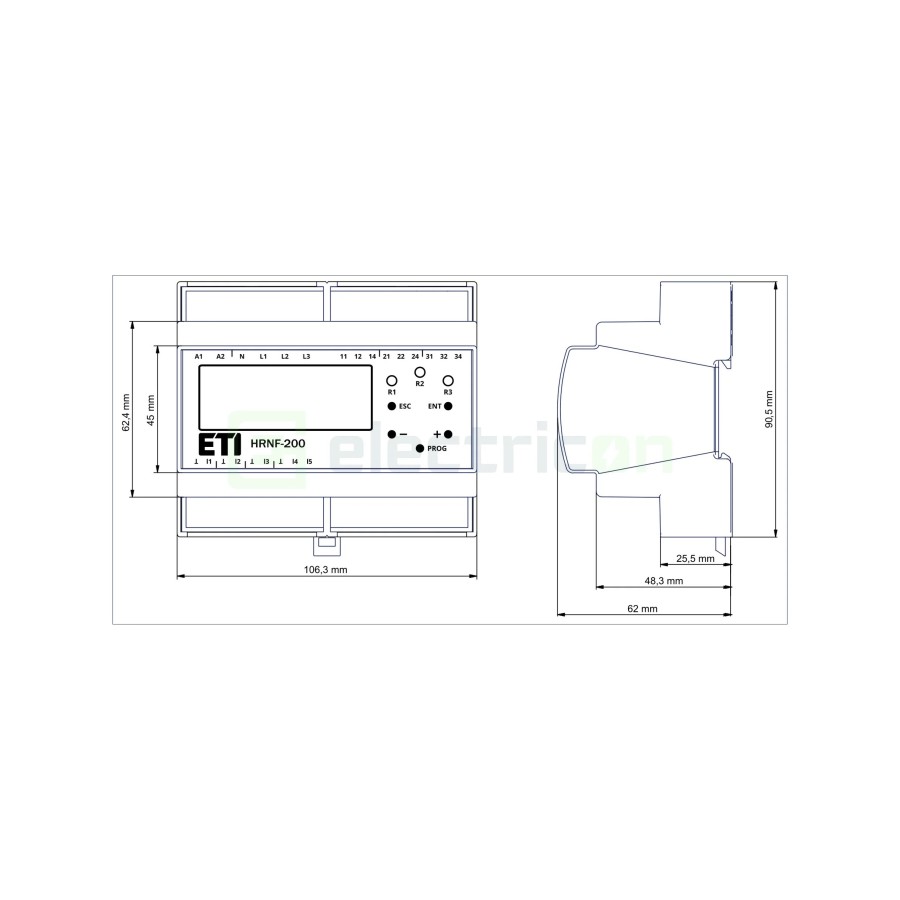

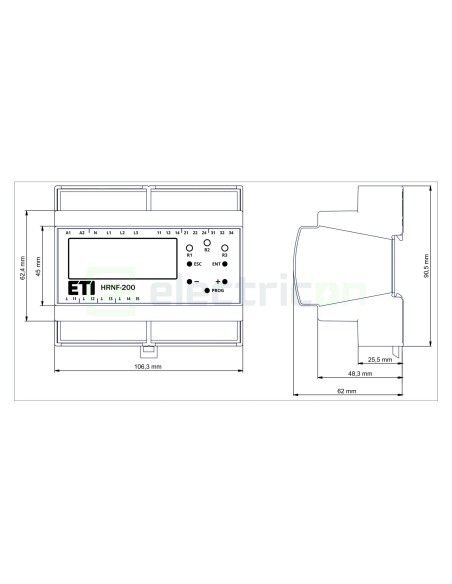

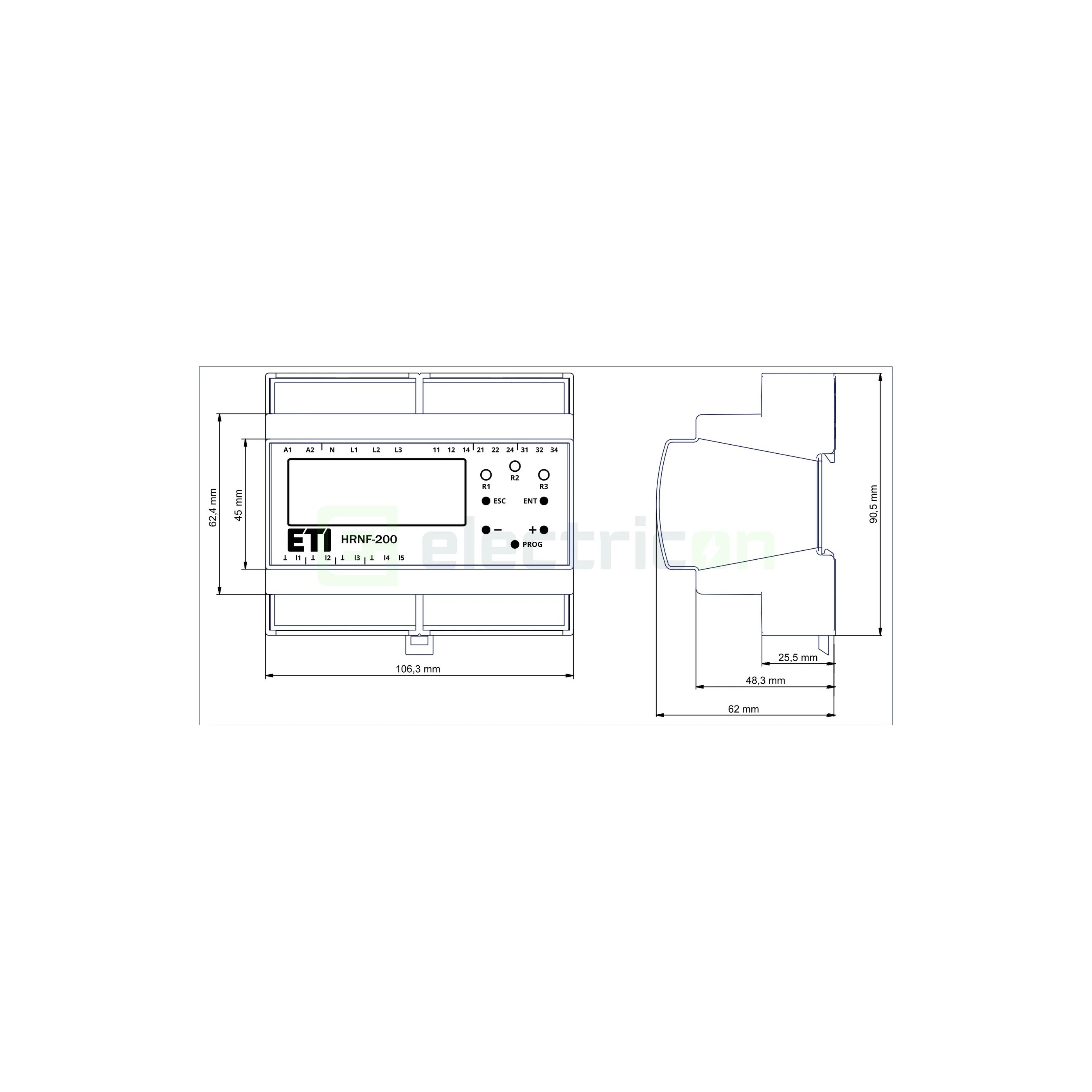

- Dimensiuni: 106,3 × 90,5 × 62mm.
- Greutate: 255g.
- Standarde: EN IEC 60255-1:2023, EN 60255-26, IEC 60255-26, EN 60255-27, IEC 60255-27, EN 60255-127, EN 60255-181, EN IEC 61000-3-2, EN IEC 61000-3-3 și EN IEC 63000.
- Standarde de racordare: EN 50549-1:2019 și EN 50549-2:2019.
La punerea în funcțiune, reglajele și probele se consemnează în documentele solicitate de operatorul de distribuție. Produsul nu trebuie prezentat ca fiind „certificat ANRE” în mod independent, deoarece conformitatea finală aparține ansamblului format din releu, întreruptorul de interfață, schema electrică, reglaje și documentația instalației.
Garanție
| Garanție persoane fizice |
2 ani |
| Garanție persoane juridice |
1 an |
