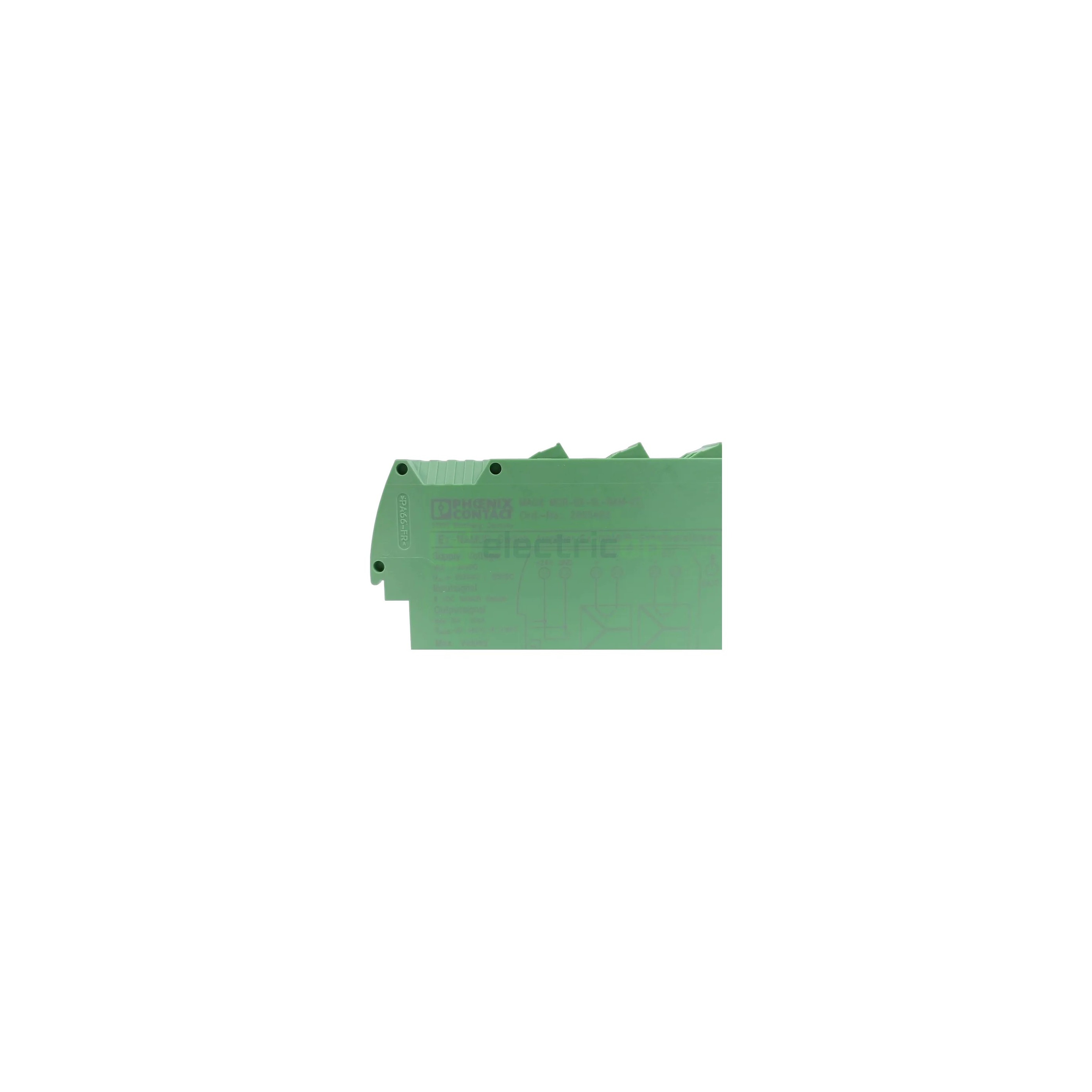

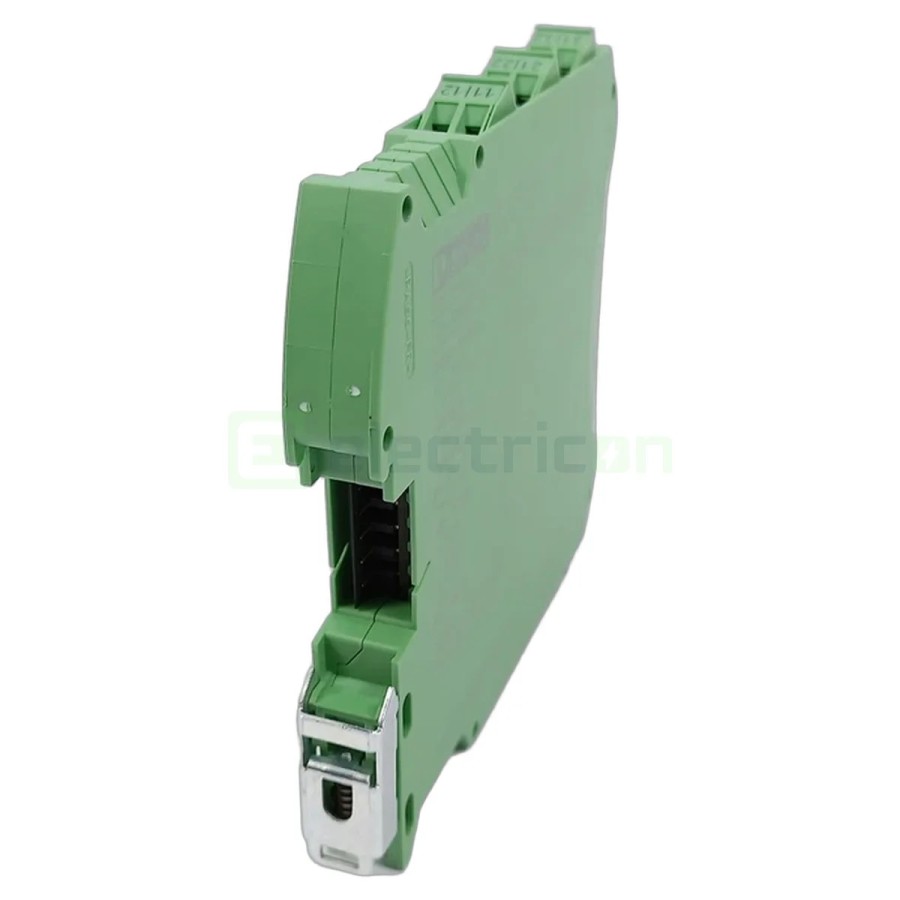

Amplificatorul Ex i NAMUR Phoenix Contact MACX MCR-EX-SL-NAM-2T, cod 2865463, are un canal de intrare, două ieșiri tranzistor pasive, alimentare de 24 V DC și certificare ATEX. Dispozitivul include detecție a defectelor de linie, separare în trei căi și funcție SIL 2.
Amplificator Ex i NAMUR Phoenix Contact, 1 canal, certificat ATEX

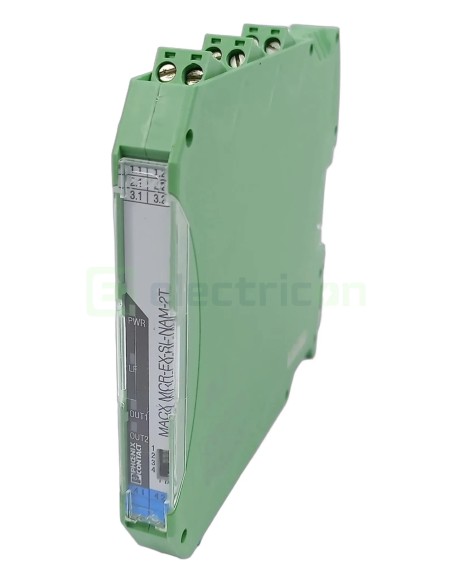

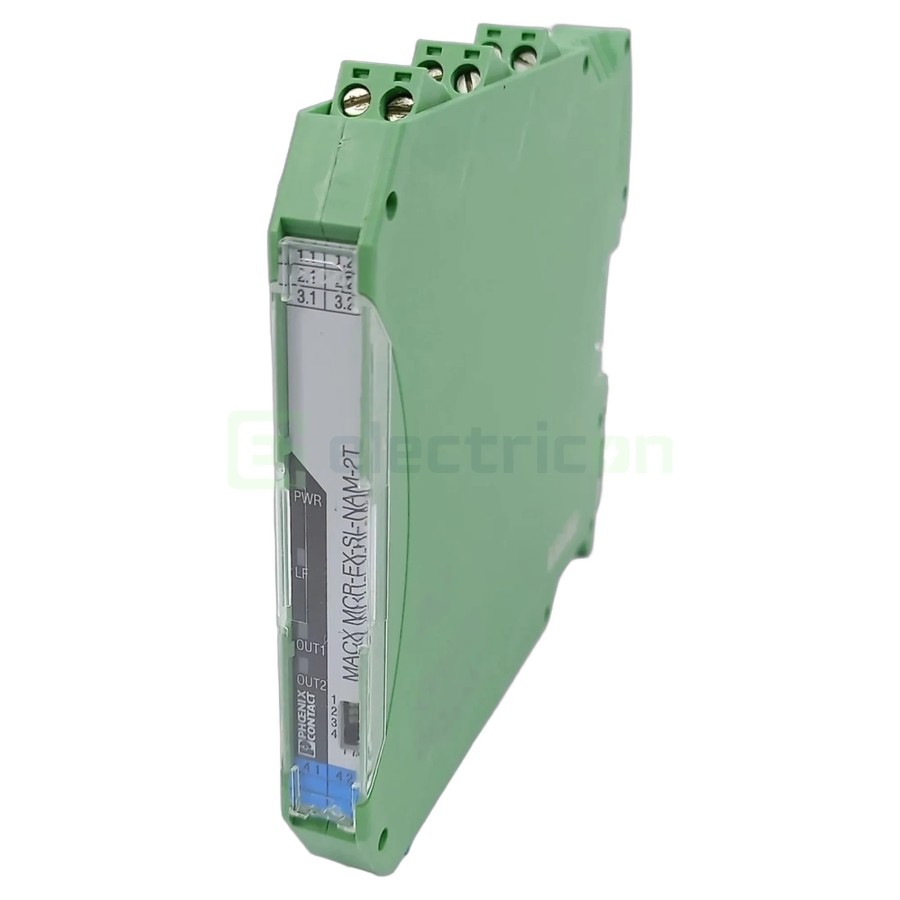

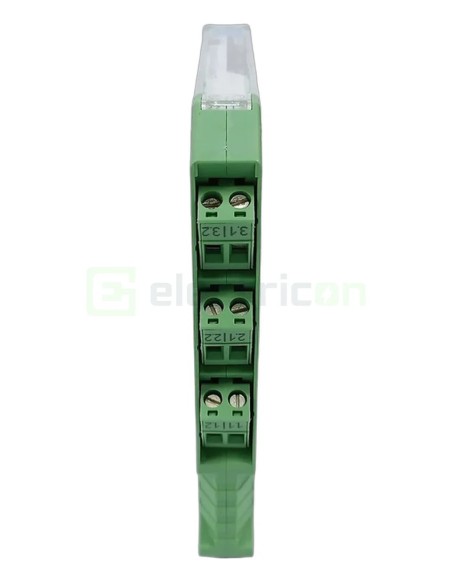

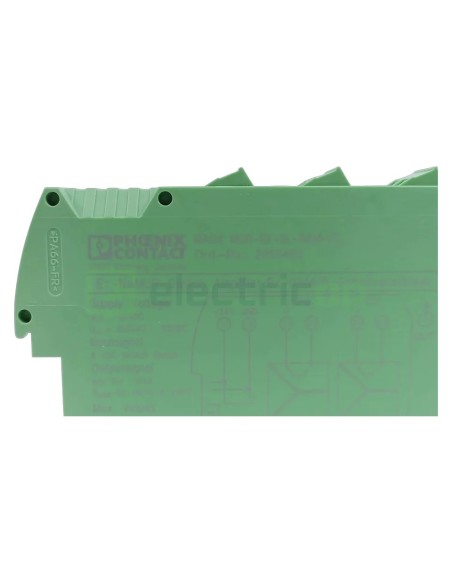

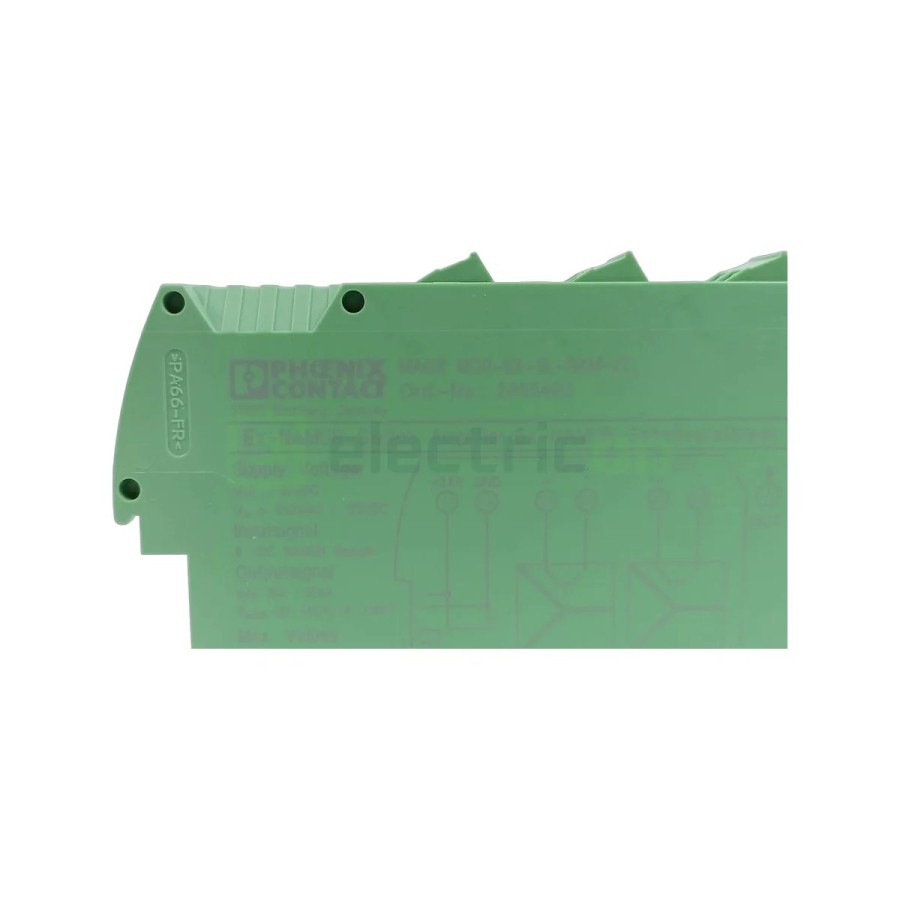

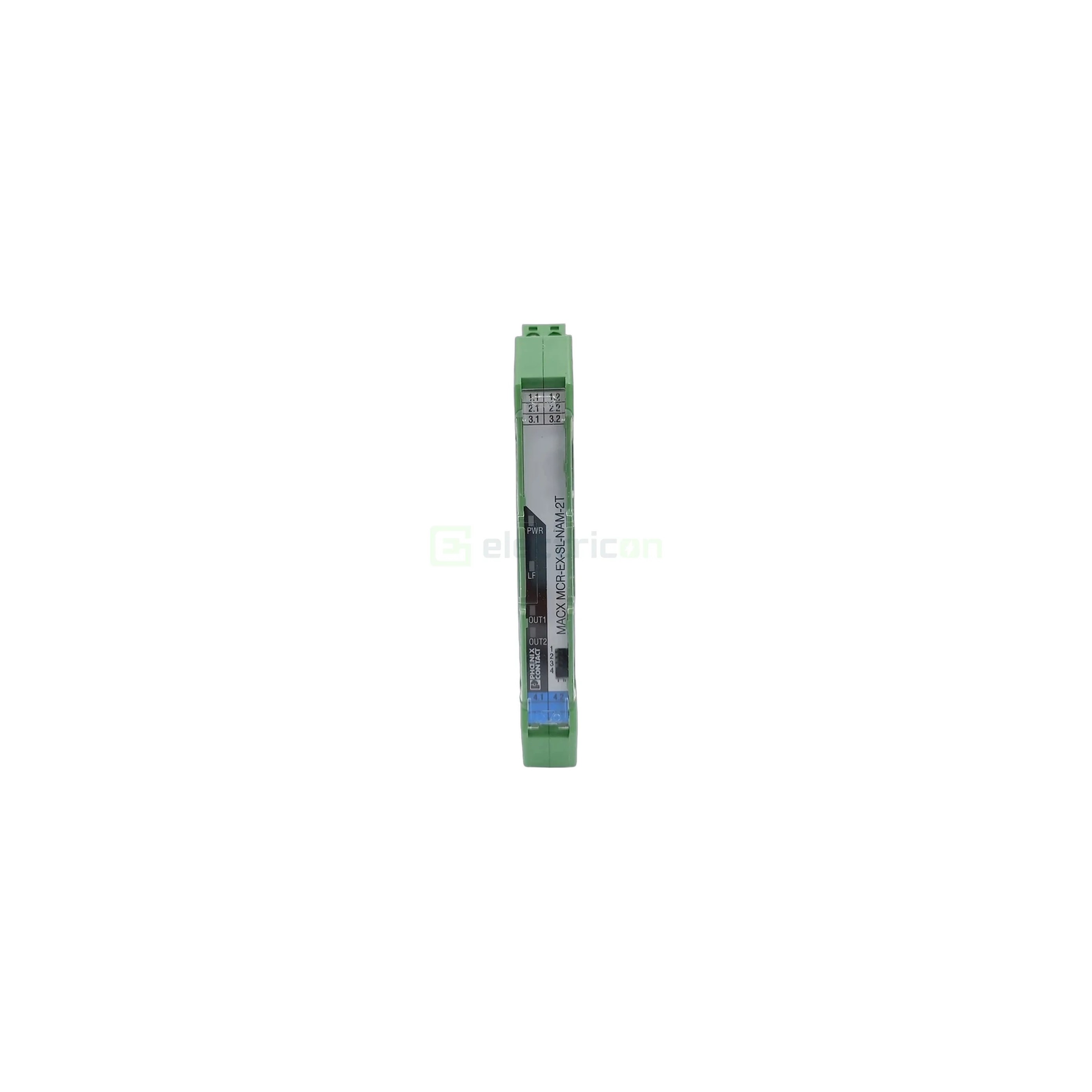

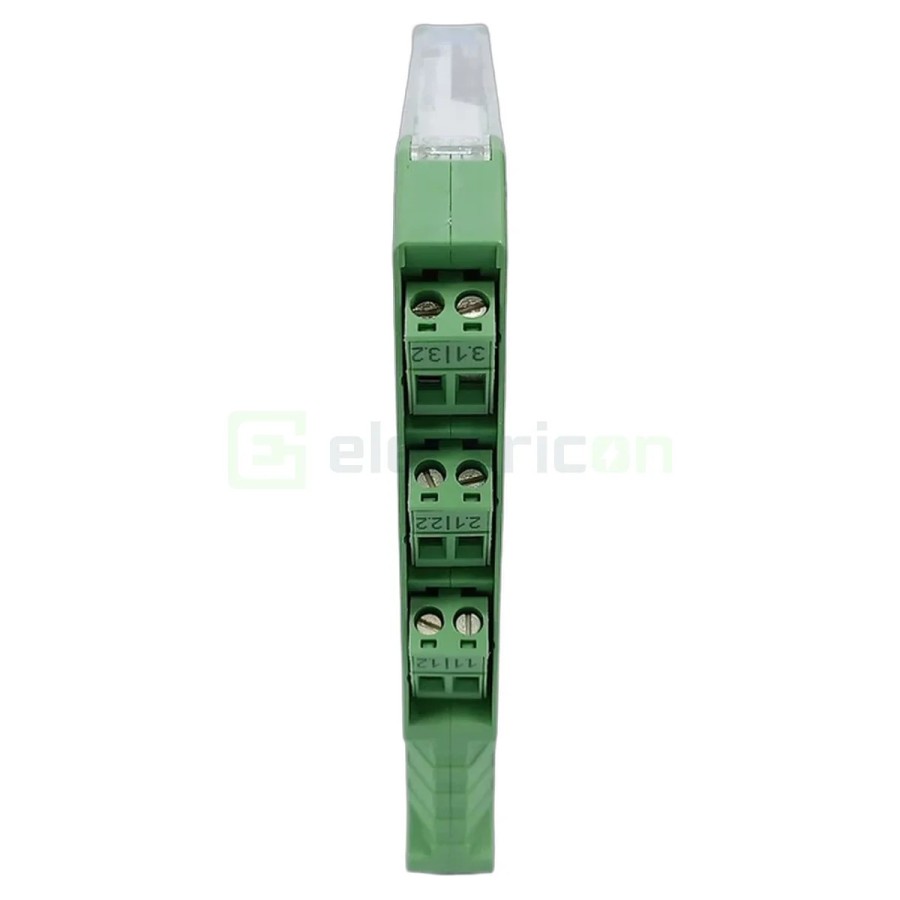

Phoenix Contact MACX MCR-EX-SL-NAM-2T 2865463 este un amplificator de comutare izolat pentru semnale NAMUR. Intrarea cu siguranță intrinsecă permite conectarea senzorilor de proximitate NAMUR, a contactelor fără potențial și a contactelor cu circuit rezistiv.
Amplificator de comutare izolat cu două ieșiri tranzistor pasive

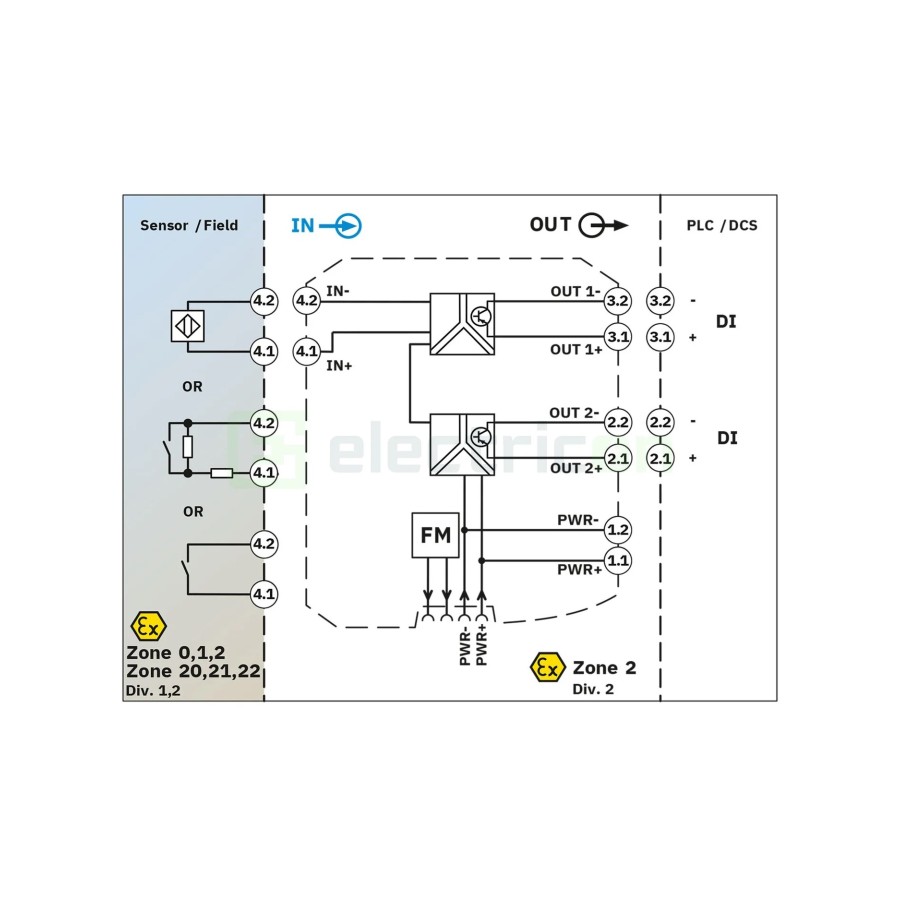

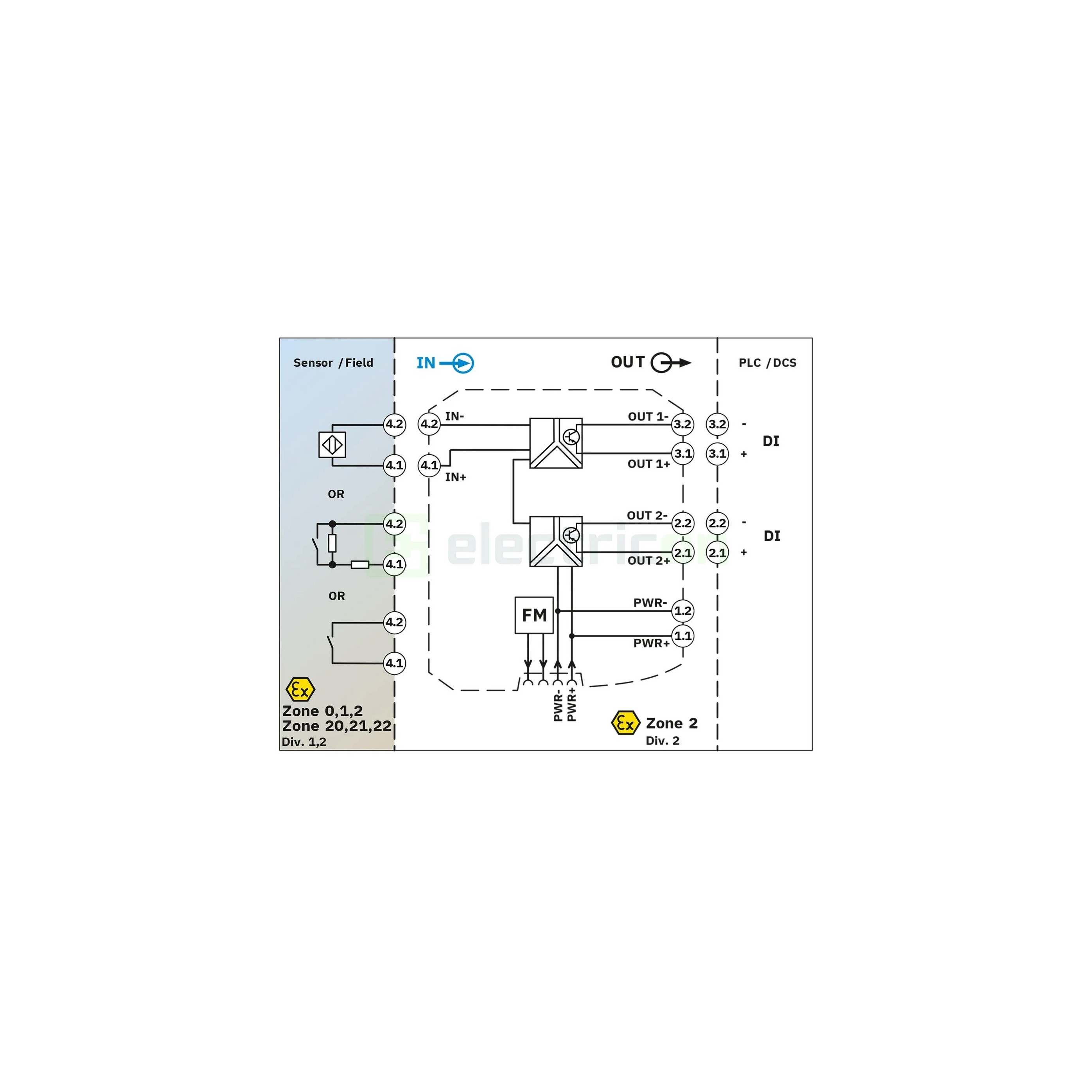

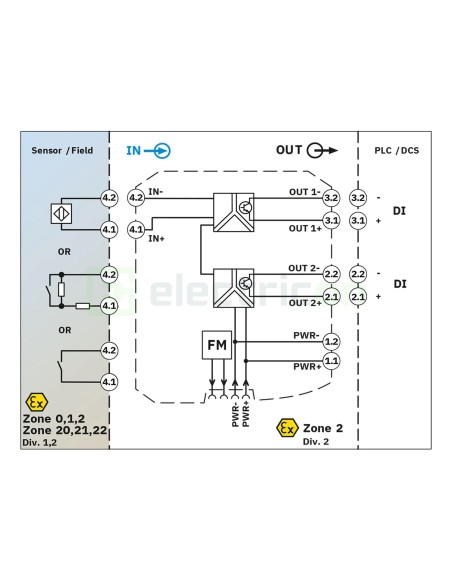

Semnalul de la intrarea NAMUR este transmis către zona sigură prin două ieșiri tranzistor pasive. Ieșirea 2 poate fi utilizată și pentru semnalizarea unei erori. Direcția de funcționare poate fi selectată prin comutatoare DIP, pentru comportament de tip curent de lucru sau curent de repaus.
Caracteristici principale ale amplificatorului Ex i NAMUR
- Un canal de intrare pentru semnale NAMUR.
- Două ieșiri tranzistor pasive.
- Separare electrică în trei căi.
- Detecție a defectelor de linie, activabilă prin comutator DIP.
- Intrare cu siguranță intrinsecă Ex i.
- Certificare ATEX IBExU 08 ATEX 1100 X.
- Nivel de integritate a siguranței SIL 2, conform IEC 61508.
- Frecvență de comutare de până la 5 kHz.

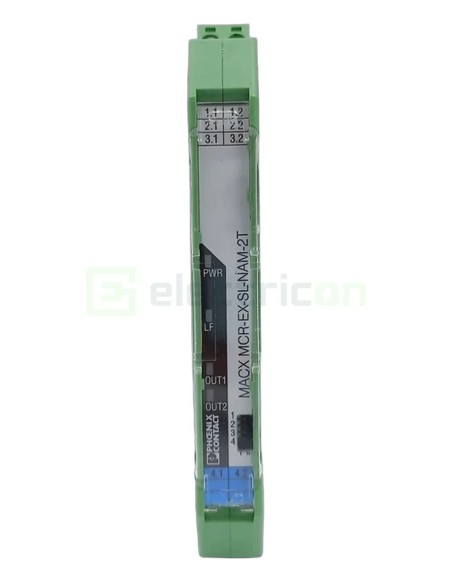

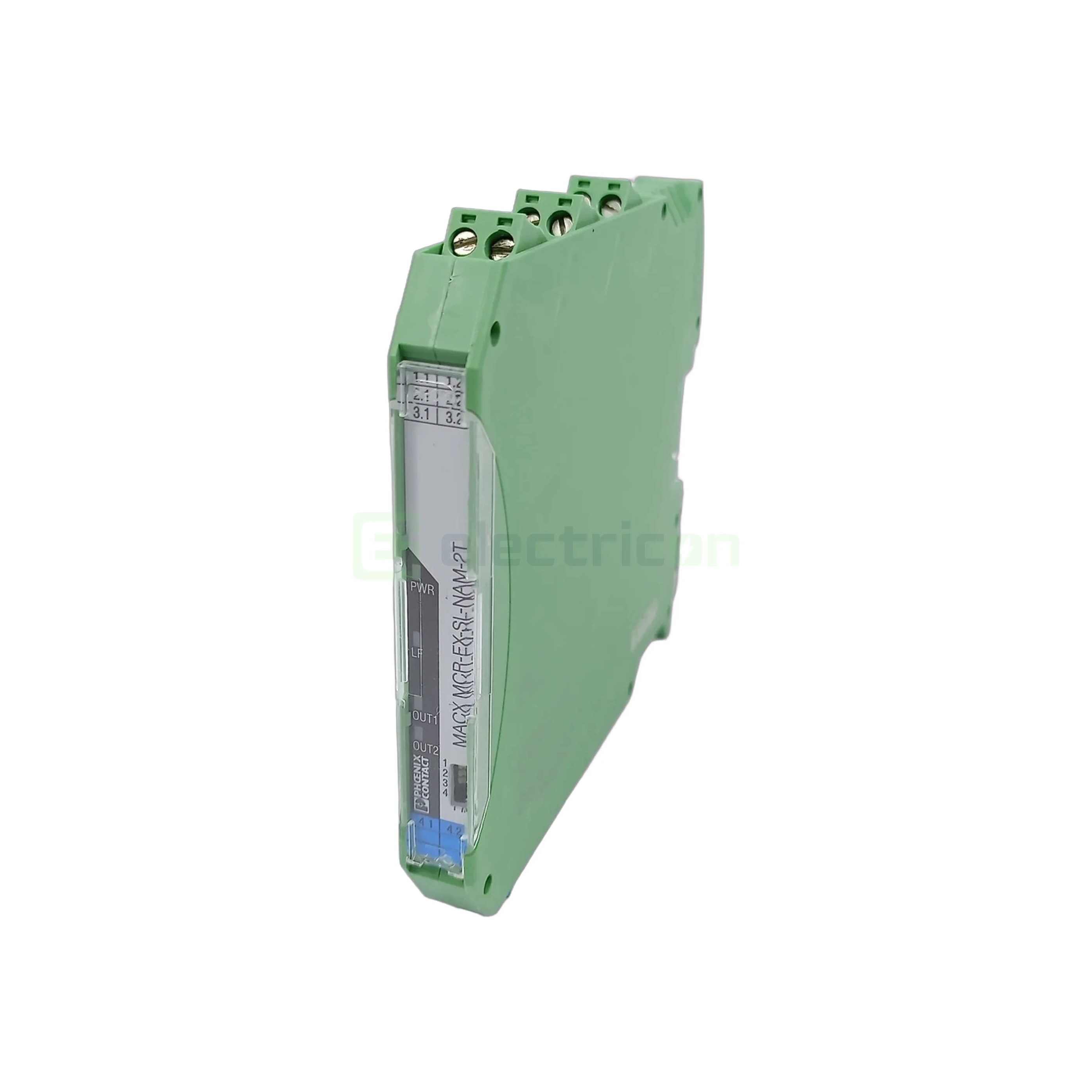

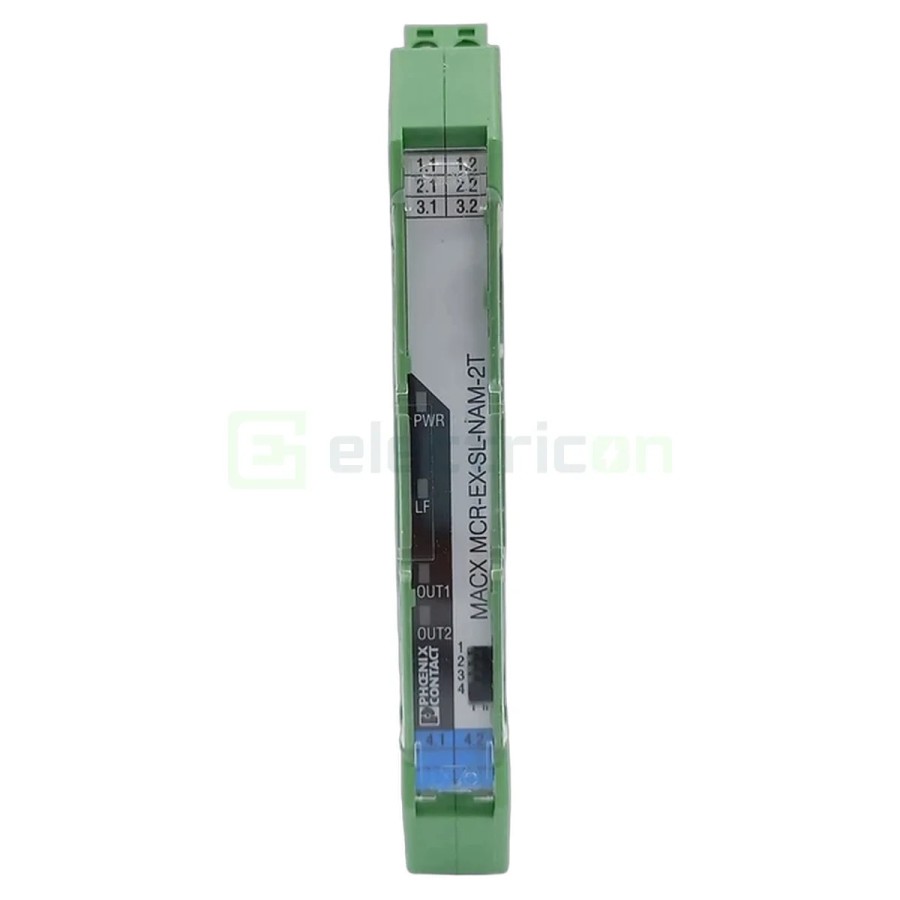

- Indicatoare LED pentru alimentare, stare de comutare și defecte de linie.
- Montare pe șină DIN.
Date tehnice Phoenix Contact MACX MCR-EX-SL-NAM-2T 2865463
- Tip produs: amplificator de comutare izolat Ex i.
- Producător: Phoenix Contact.
- Serie: MACX Analog.
- Model: MACX MCR-EX-SL-NAM-2T.
- Cod produs: 2865463.
- Număr canale: 1.
- Configurație: comutatoare DIP.
- Tensiune nominală de alimentare: 24 V DC.
- Interval tensiune alimentare: 19,2–30 V DC.
- Consum maxim de curent: <28 mA la 24 V DC.
- Putere disipată: ≤800 mW.
- Tip semnal de intrare: NAMUR.
- Număr intrări: 1.
- Surse de intrare: senzori de proximitate NAMUR, contacte fără potențial și contacte cu circuit rezistiv.
- Prag semnal „0”: <1,2 mA.
- Prag semnal „1”: >2,1 mA.
- Curent de scurtcircuit: 8 mA.
- Detecție întrerupere de linie: <0,05–0,35 mA.
- Detecție scurtcircuit: <100–360 Ω.
- Tensiune în circuit deschis: 8 V DC.
- Tip ieșire: tranzistor pasiv.
- Număr ieșiri: 2.
- Tensiune minimă de comutare: 3 V DC.
- Tensiune maximă de comutare: 30 V DC.
- Curent maxim de comutare: 50 mA.
- Curent minim de comutare: 5 mA.
- Frecvență de comutare: ≤5 kHz.

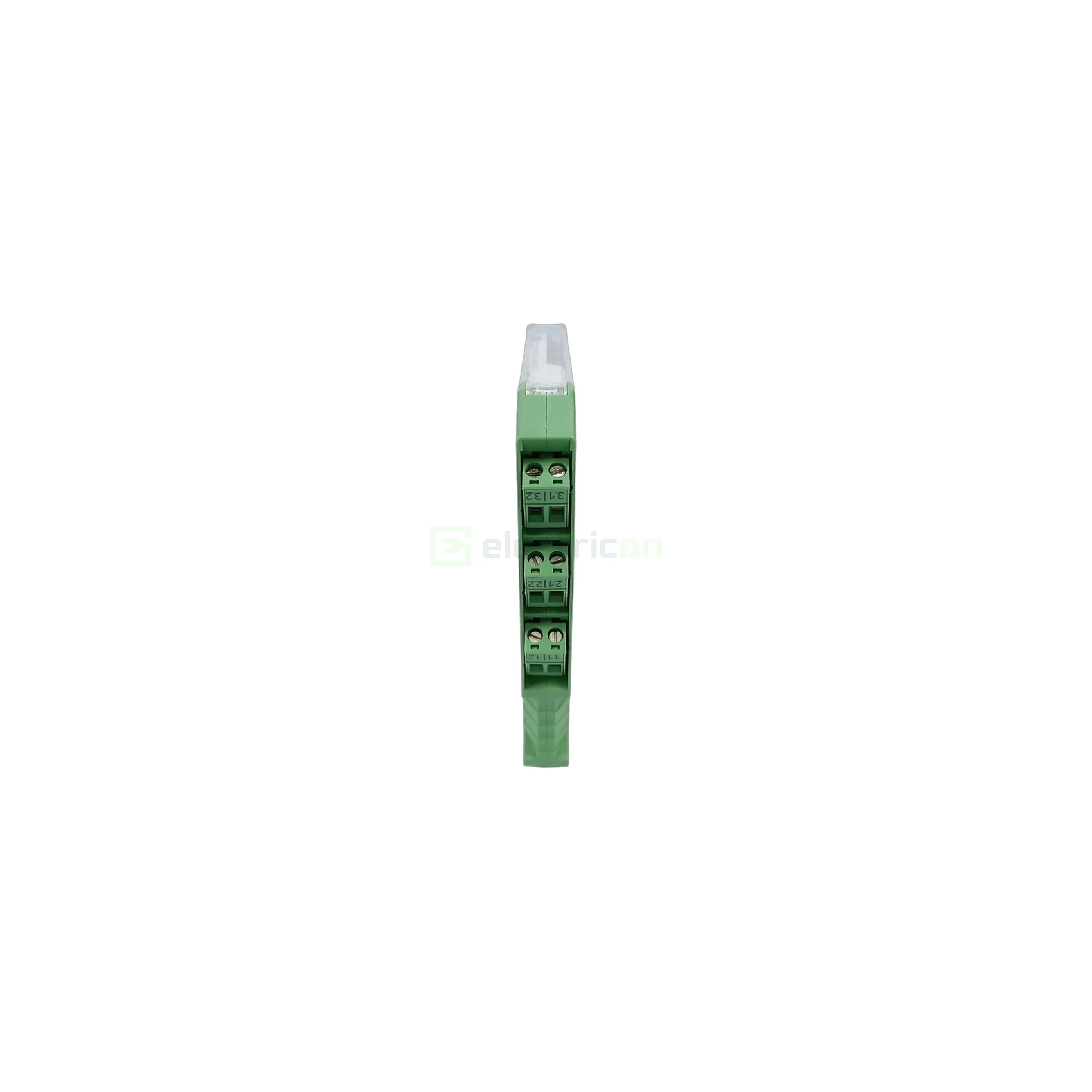

- Metodă de conectare: conexiune cu șurub.
- Secțiune conductor rigid: 0,2–2,5 mm².
- Secțiune conductor flexibil: 0,2–2,5 mm².
- Secțiune conductor AWG: 24–14.
- Cuplu de strângere: 0,5–0,6 Nm.
- Separare electrică: în trei căi.
- Categorie de supratensiune: II.
- Grad de poluare: 2.
- Nivel de integritate a siguranței: SIL 2.
- Grad de protecție: IP20.
- Temperatură ambiantă de funcționare: -40°C până la +60°C.
- Temperatură de depozitare și transport: -40°C până la +80°C.
- Umiditate permisă: 10–95%, fără condens.

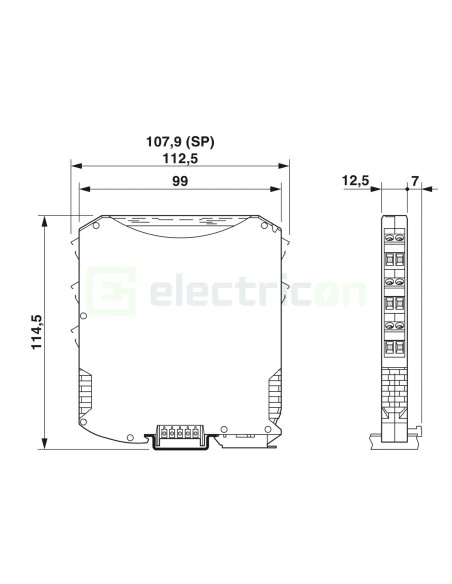

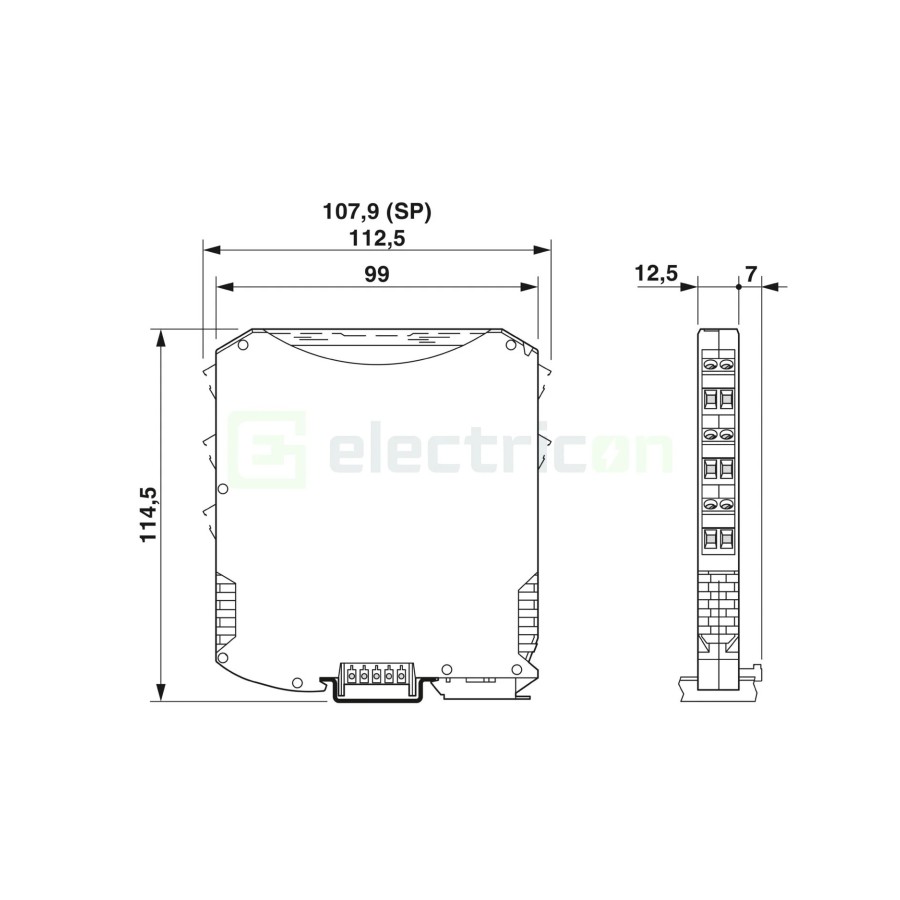

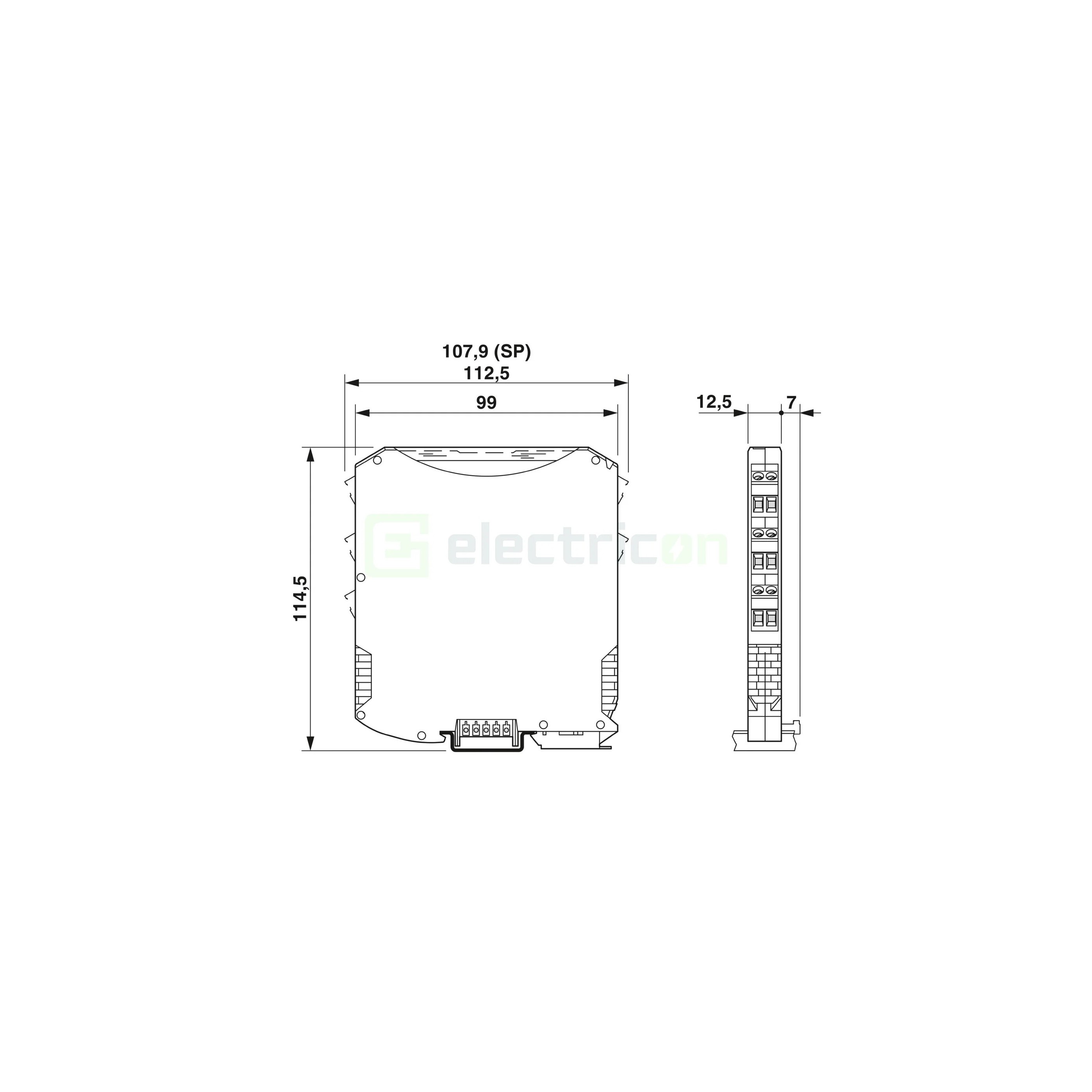

- Lățime: 12,5 mm.
- Înălțime: 112,5 mm.
- Adâncime: 113,7 mm.
- Montare: șină DIN NS 35/7,5, conform EN 60715.
- Material carcasă: PA 6.6-FR.
- Clasă de inflamabilitate: UL 94 V-0.
- Culoare: gri RAL 7042.
- Certificat ATEX: IBExU 08 ATEX 1100 X.
- Marcaj ATEX: II (1) G [Ex ia Ga] IIC; II (1) D [Ex ia Da] IIIC; II 3(1) G Ex ec [ia Ga] IIC T4 Gc; I (M1) [Ex ia Ma] I.
- GTIN: 4046356160483.
- Țara de origine: Germania.
