Kouvidis GEOSUB ISR – tub flexibil cu perete dublu pentru rețele electrice îngropate
Kouvidis GEOSUB ISR este un tub flexibil cu perete dublu structurat, proiectat pentru protecția și organizarea cablurilor de putere în rețele electrice îngropate unde sunt necesare solicitări mecanice moderate.

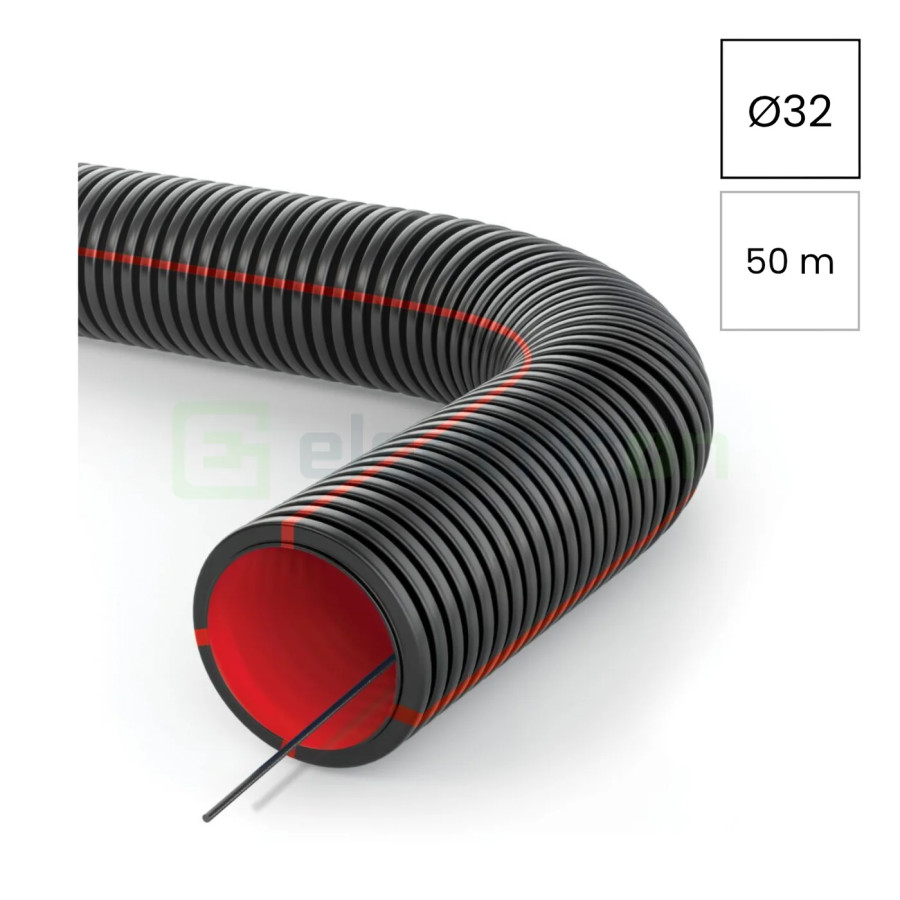

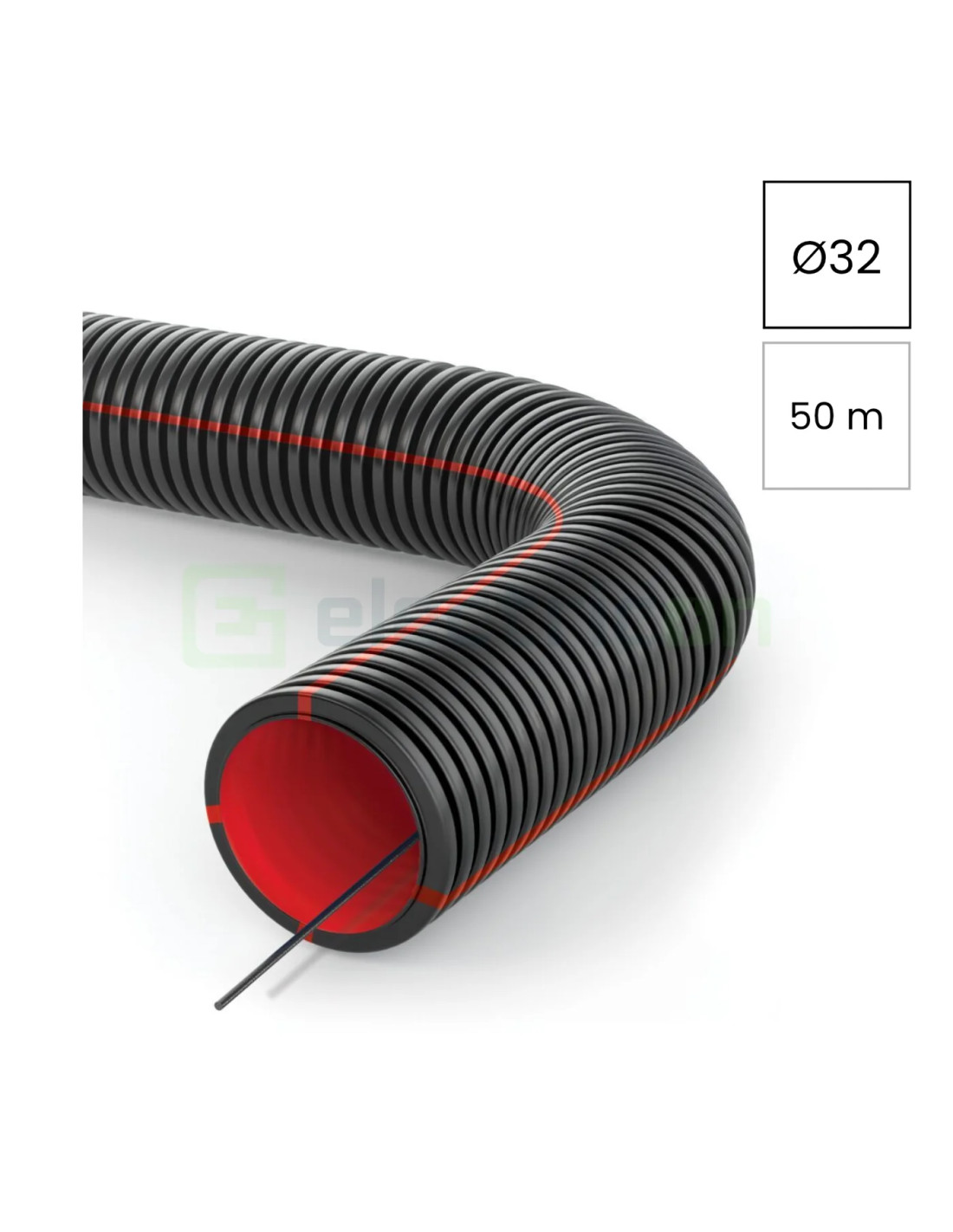

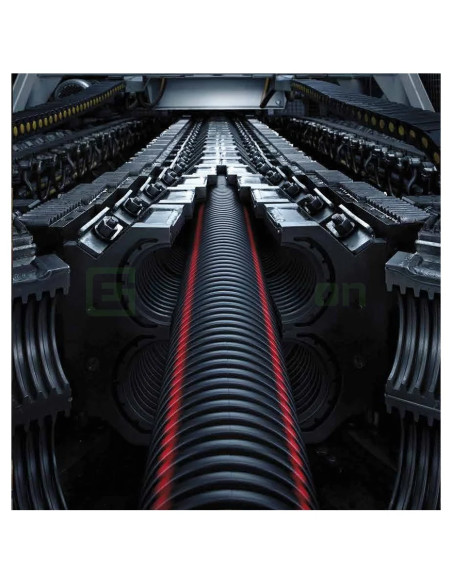

Peretele exterior riflat oferă flexibilitate și rezistență mecanică, iar stratul interior protejează și ghidează cablurile pe traseu. Tubul este livrat cu ghidaj pentru tragerea cablurilor și cu marcaje longitudinale permanente de culoare roșie pentru identificarea traseelor de putere.
Ce înseamnă caracteristicile acestui produs
Rezistență la compresie 450 N – încadrează tubul în clasa N450 și îl recomandă pentru rețele îngropate unde cerințele mecanice sunt mai reduse decât în cazul sistemelor N750.
Rezistență la impact normală – reprezintă nivelul de rezistență la impact declarat de Kouvidis pentru familia GEOSUB.
Interval de temperatură -5…+90 °C – reprezintă domeniul permanent de utilizare declarat de producător.

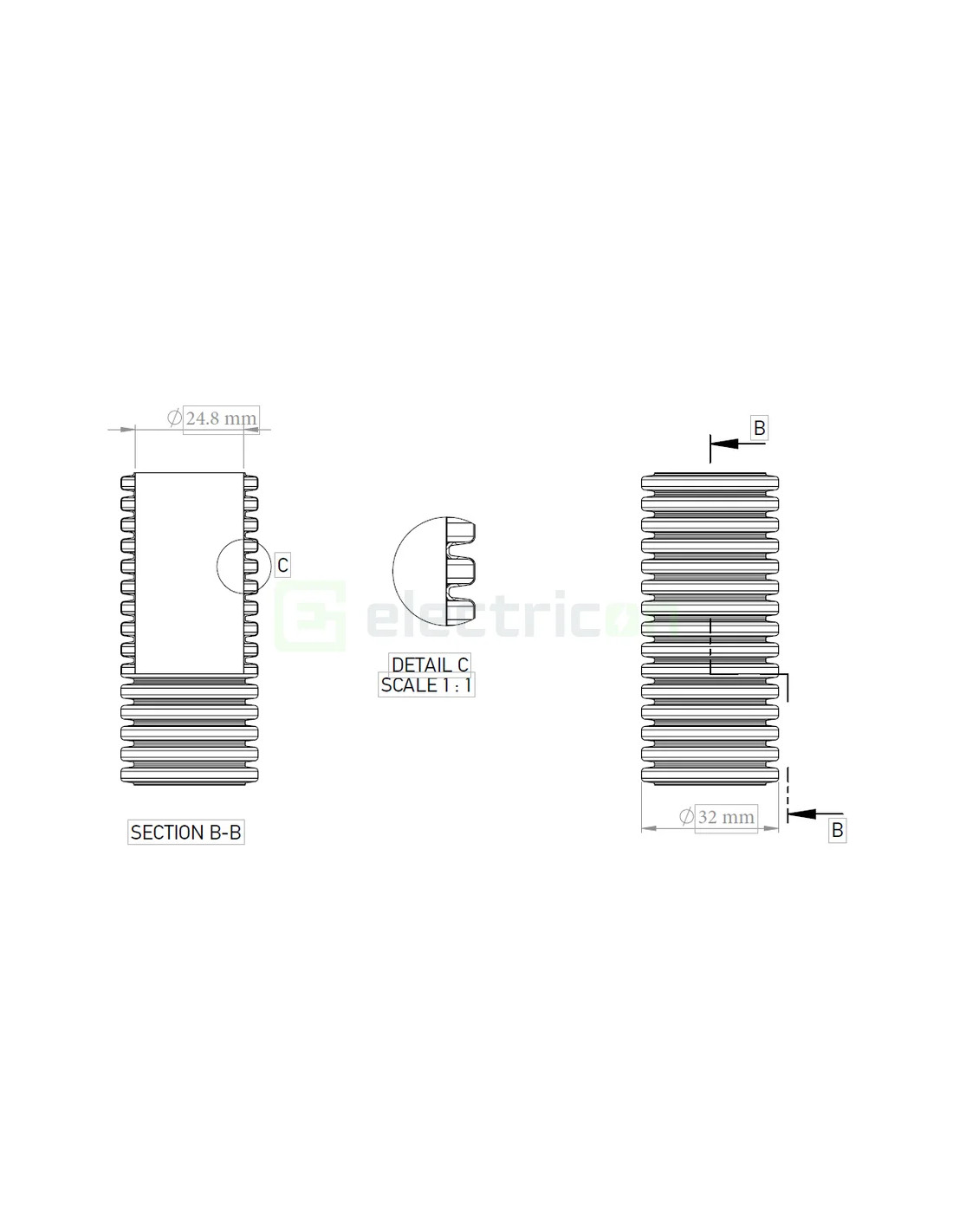

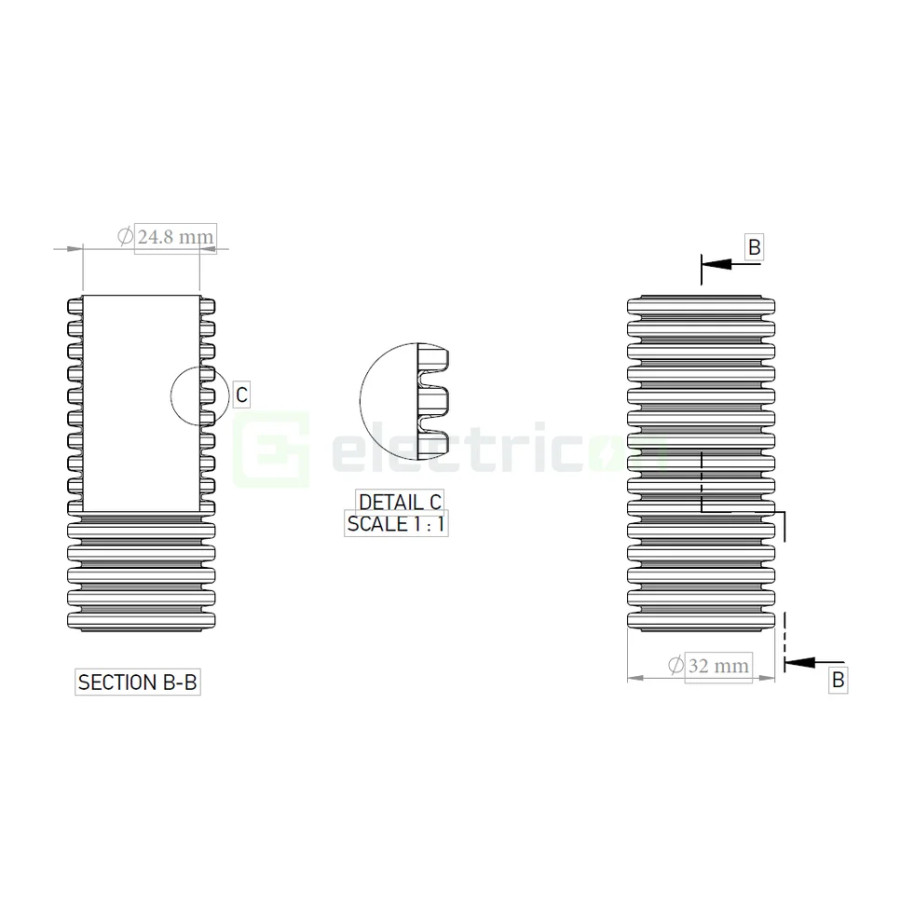

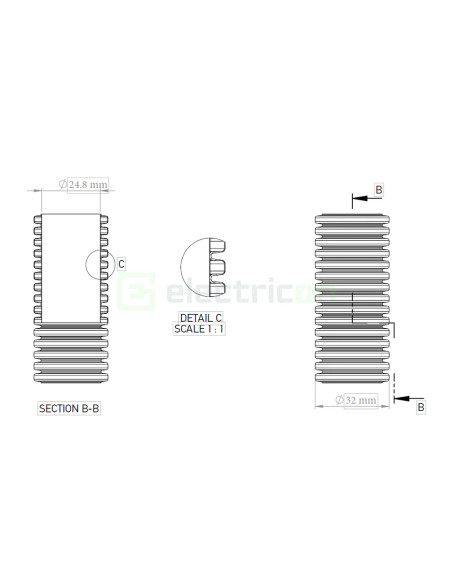

Perete dublu structurat – construcția combină un perete exterior riflat, care asigură flexibilitate și rezistență mecanică, cu un strat interior destinat protejării și ghidării cablurilor.
Ghidaj pentru tragerea cablurilor – tubul este prevăzut cu ghidaj cu rezistență minimă la tracțiune de 650 N, pentru introducerea cablurilor după instalarea traseului.
Grad de protecție IP40 – se obține atunci când tubul este conectat cu mufa Kouvidis cu cârlige compatibilă.
Grad de protecție IP68 – poate fi obținut atunci când îmbinarea cu mufa este realizată și etanșată cu adezivul și produsul de etanșare Kouvidis.
Material fără halogeni – tubul este realizat din polietilenă de înaltă densitate termoplastică special stabilizată, fără halogeni și fără metale grele conform cerințelor privind restricționarea substanțelor periculoase.
Stabilizat împotriva radiațiilor ultraviolete – materialul este stabilizat pentru creșterea rezistenței la îmbătrânirea produsă de expunerea la radiații ultraviolete.
IAS – tehnologie antistatică – contribuie la protecția împotriva acumulării de electricitate statică.
ISR – tehnologie anti-zgâriere – contribuie la protejarea suprafeței interioare împotriva zgârieturilor produse în timpul introducerii cablurilor.
Marcaje longitudinale roșii – permit identificarea vizuală a traseelor destinate cablurilor de putere.
Caracteristici electroizolante – materialul tubului prezintă proprietăți de izolație electrică.
Produs propagator al flăcării – GEOSUB este proiectat pentru instalarea în rețele îngropate și nu trebuie prezentat ca produs nepropagator al flăcării.
Aplicații recomandate
Ideal
Recomandat
— Nerecomandat
| Domeniu de utilizare |
Marcaj |
| Montaj aparent interior (Exposed) |
— |
| Înglobat în beton (Concrete) |
— |
| Sub tencuială (Concealed underplaster) |
— |
| Pereți din gips-carton (Concealed dry wall) |
— |
| Sub pardoseală în șapă (Underfloor in screed) |
— |
| Exterior (Outdoor) |
— |
| Îngropat direct (Buried underground) |
|
| Lemn (Wood) |
— |
| Podea / tavan ascuns (Concealed floor / ceiling) |
— |
Accesorii și compatibilitate
GEOSUB ISR se conectează cu mufele Kouvidis cu cârlige, alese la același diametru nominal cu tubul. Conectarea cu mufa asigură grad de protecție IP40, iar utilizarea suplimentară a adezivului și produsului de etanșare Kouvidis permite obținerea gradului de protecție IP68.
Pentru protejarea capetelor traseului pot fi utilizate capacele cu cârlige Kouvidis, iar pentru organizarea mai multor conducte în șanț pot fi folosite distanțierele Kouvidis compatibile.
Ce conține pachetul
Produsul se livrează sub formă de rolă, cu ghidaj pentru tragerea cablurilor și capace de protecție la capetele tubului. Lungimea rolei diferă în funcție de diametrul selectat.
