Descărcător supratensiune T2, 3+1, 335 V AC, 20/40 kA, semnalizare la distanță – Phoenix Contact 1466742

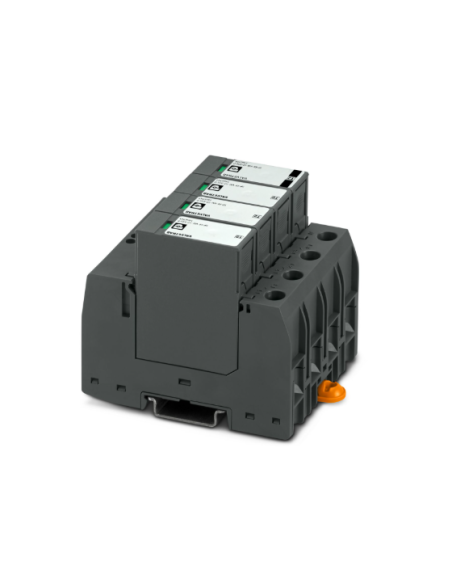

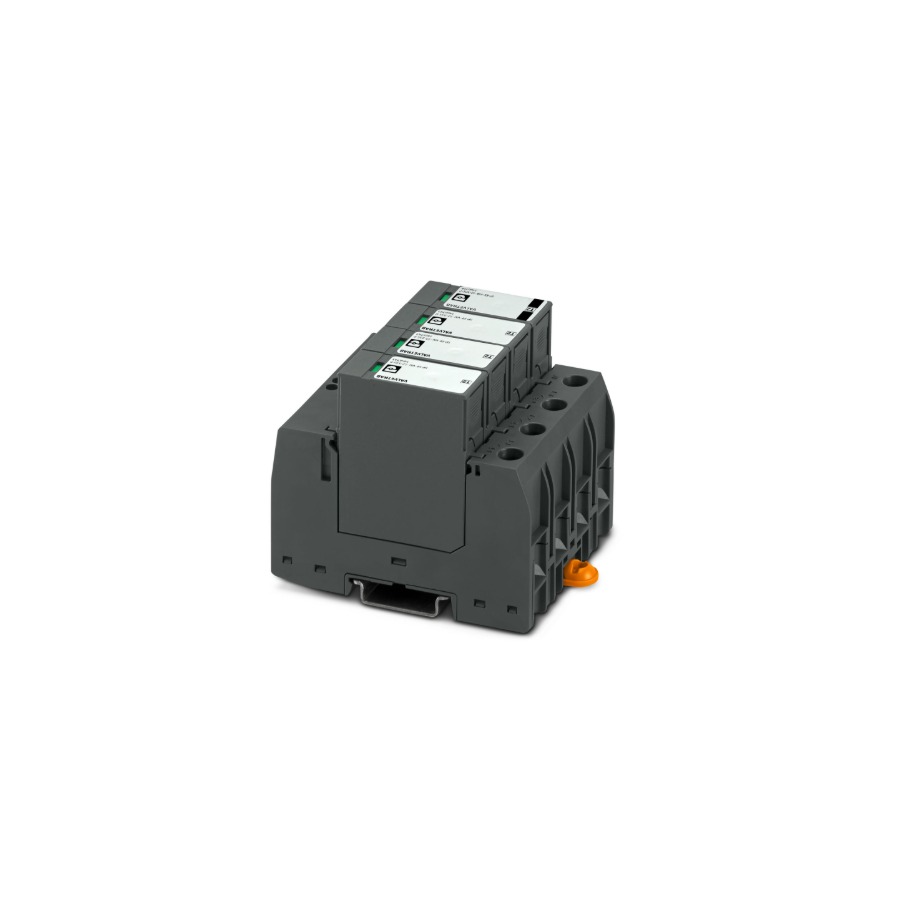

Phoenix Contact SP-EE-VAL-T2-335-3+1-UT-R – descărcător de supratensiune Tip 2, 3+1

Phoenix Contact SP-EE-VAL-T2-335-3+1-UT-R, cod 1466742, este un descărcător de supratensiune Tip 2 / Clasa II pentru rețele trifazate cu conductorul neutru N și conductorul de protecție PE separate. Este destinat sistemelor TN-S și TT și utilizează o configurație 3+1 pentru conductoarele L1, L2, L3, N și PE.

Produsul are tensiune nominală de 240/415 V AC ±10%, tensiune maximă continuă Uc de 335 V AC între L-N și L-PE și 264 V AC între N-PE. Curentul nominal de descărcare In este de 20 kA, iar curentul maxim de descărcare Imax este de 40 kA.

Funcțiile explicate simplu

• Tip 2: dispozitivul este clasificat T2 / Clasa II conform IEC și EN 61643-11.

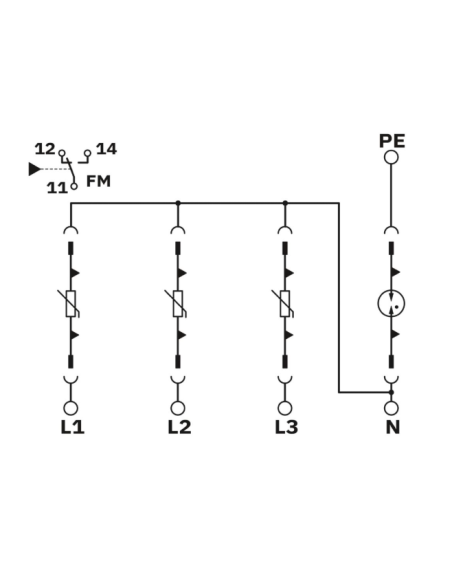

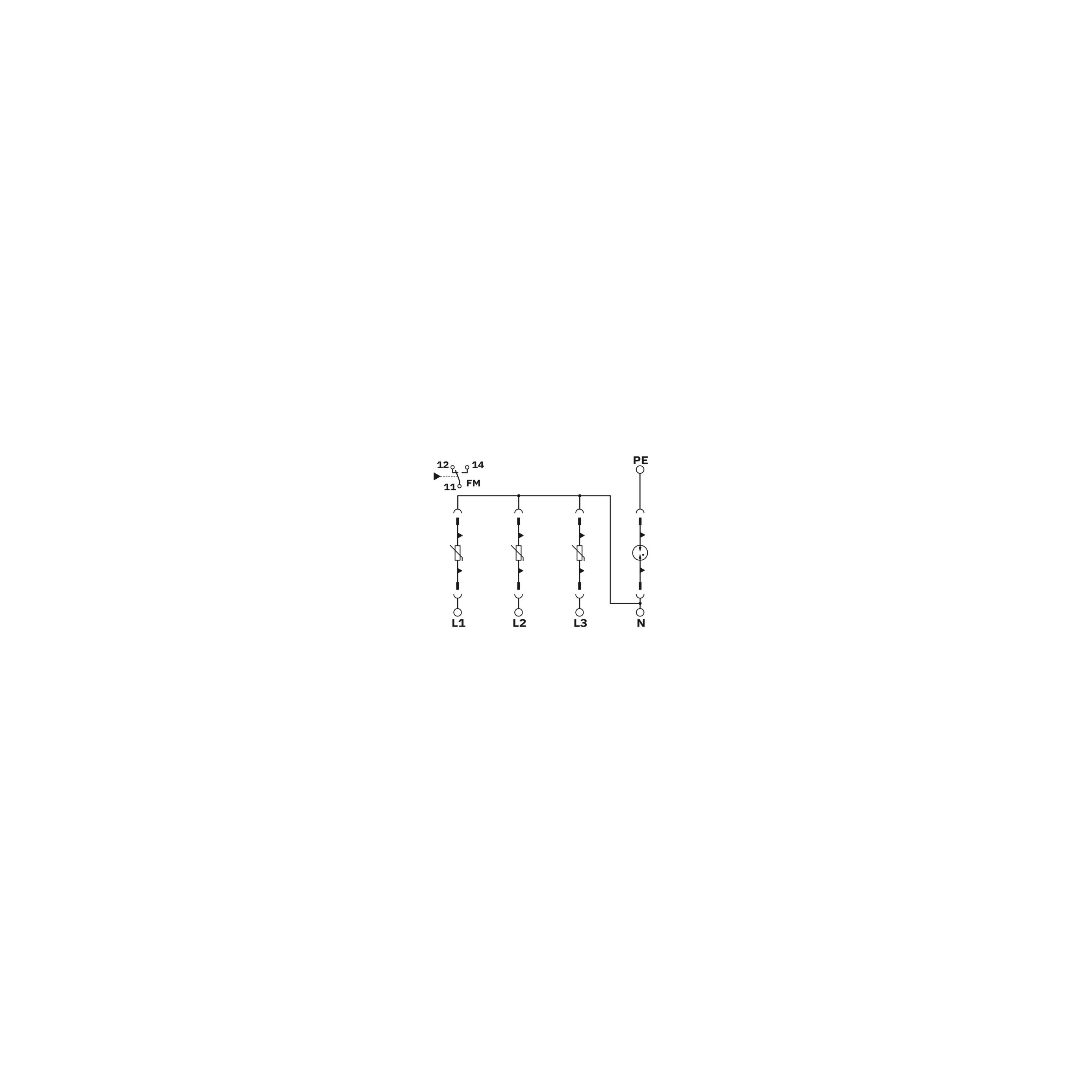

• Configurație 3+1: protecția este realizată pentru cele trei faze, neutru și PE în rețele cu N și PE separate.
• 20 kA In: curentul nominal de descărcare pentru impulsul 8/20 µs este de 20 kA.
• 40 kA Imax: curentul maxim de descărcare declarat este de 40 kA.
• Nivel de protecție: Up este ≤1,5 kV între L-N, ≤1,7 kV între L-PE și ≤1,5 kV între N-PE.
• Semnalizare: starea dispozitivului poate fi verificată optic și prin contactul de semnalizare la distanță.
• Module conectabile: descărcătorul este realizat ca modul DIN din două părți, cu elemente conectabile.

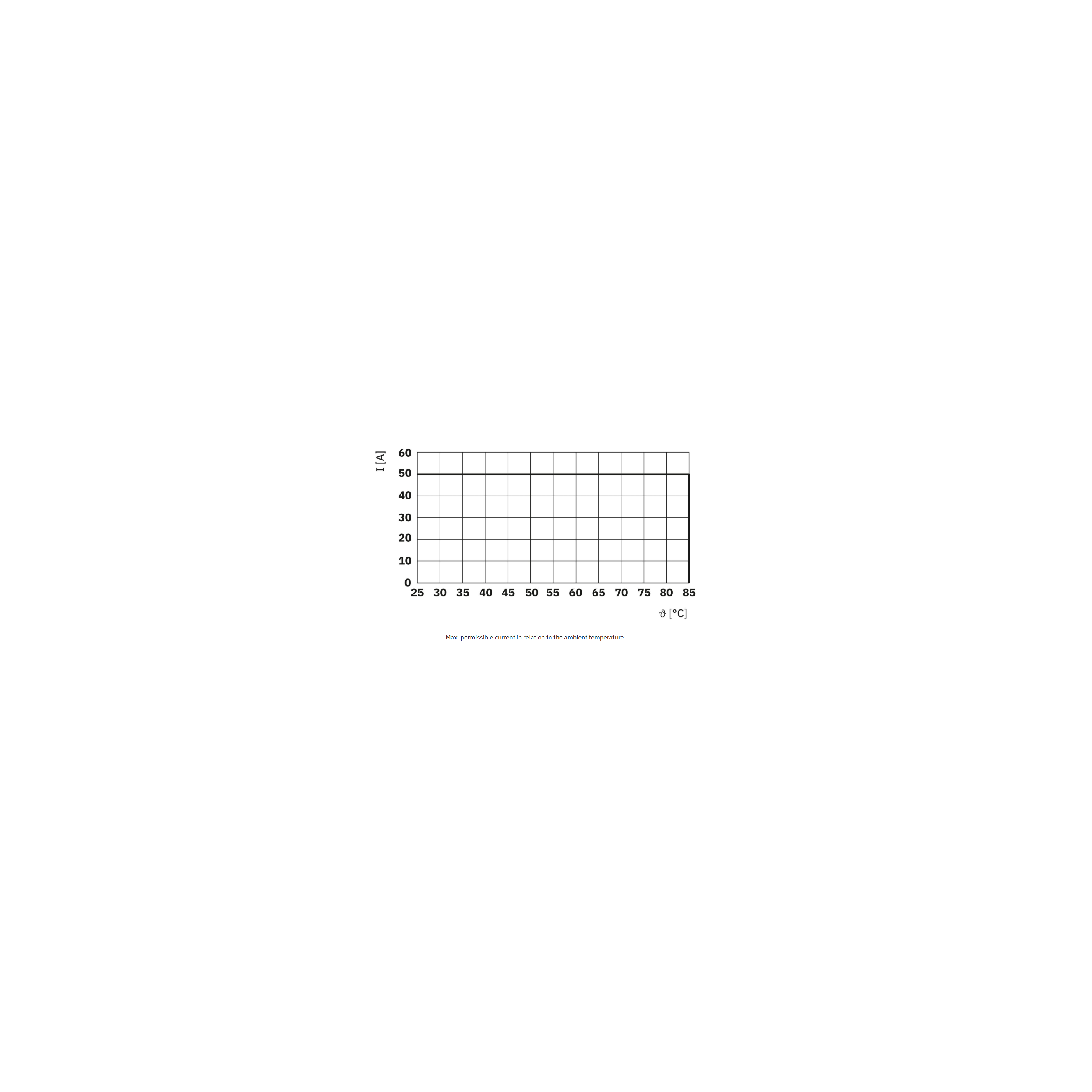

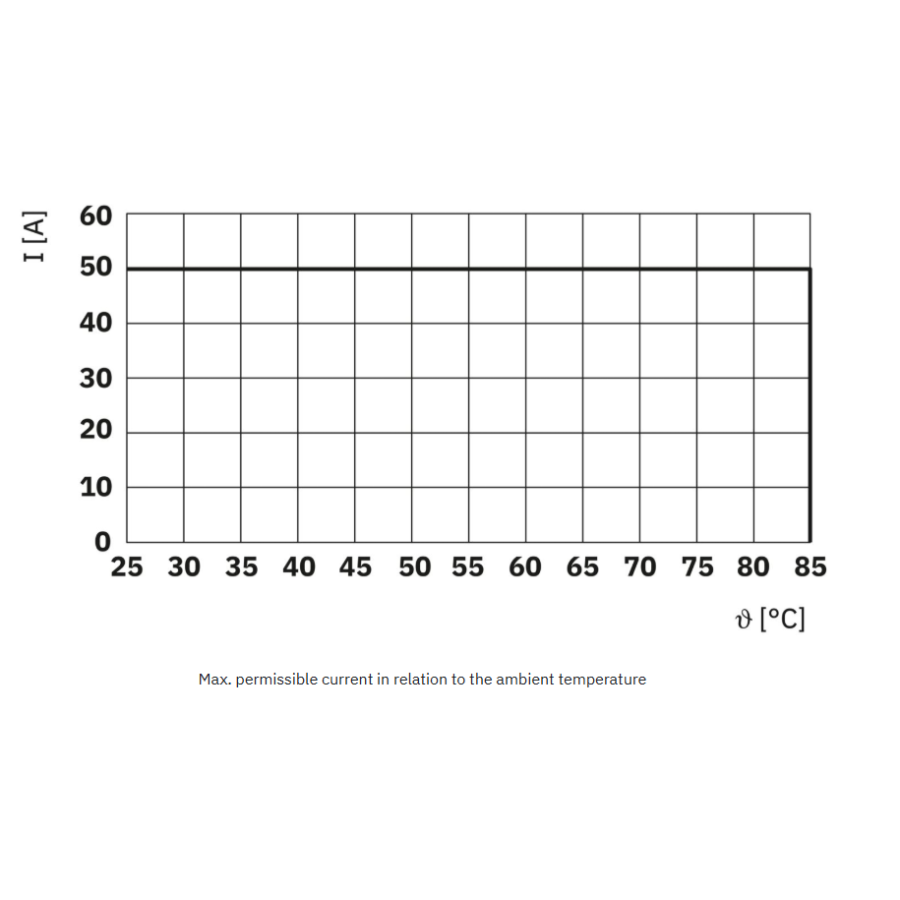

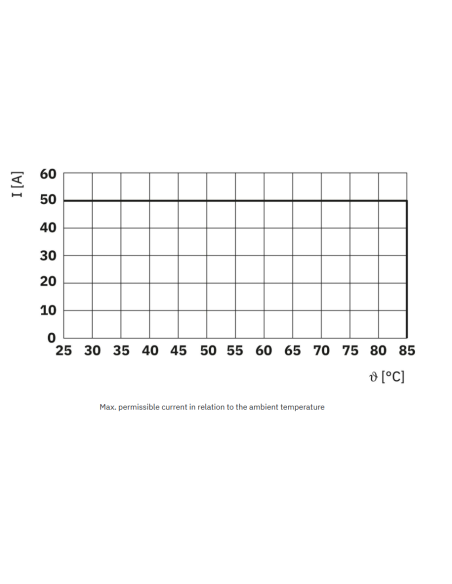

Conectare și montaj

Circuitul principal utilizează conexiune cu șurub. Domeniul de conectare este de 1,5–16 mm² pentru conductori rigizi și 1,5–25 mm² pentru conductori flexibili. Contactul pentru semnalizare la distanță utilizează conexiune Push-in pentru conductori de 0,2–2,5 mm².

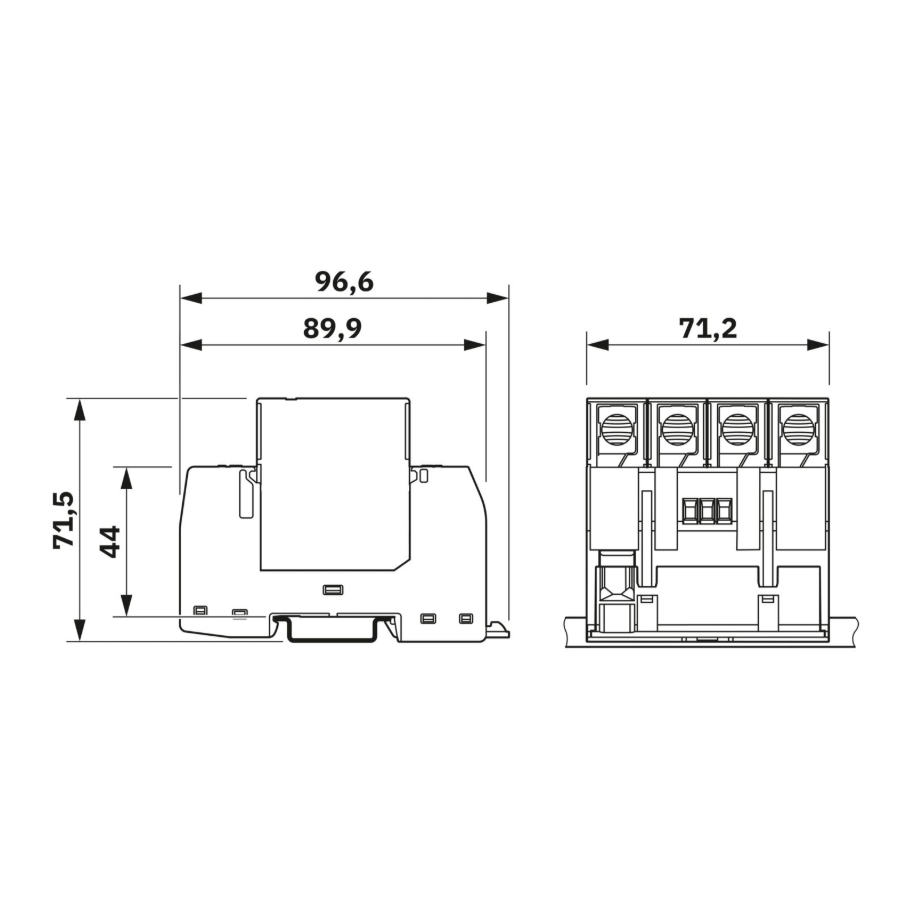

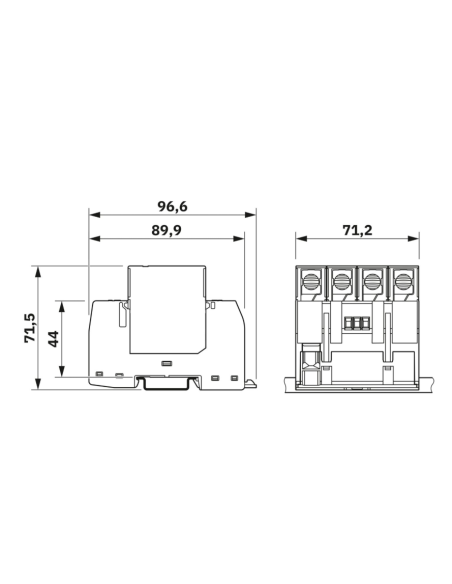

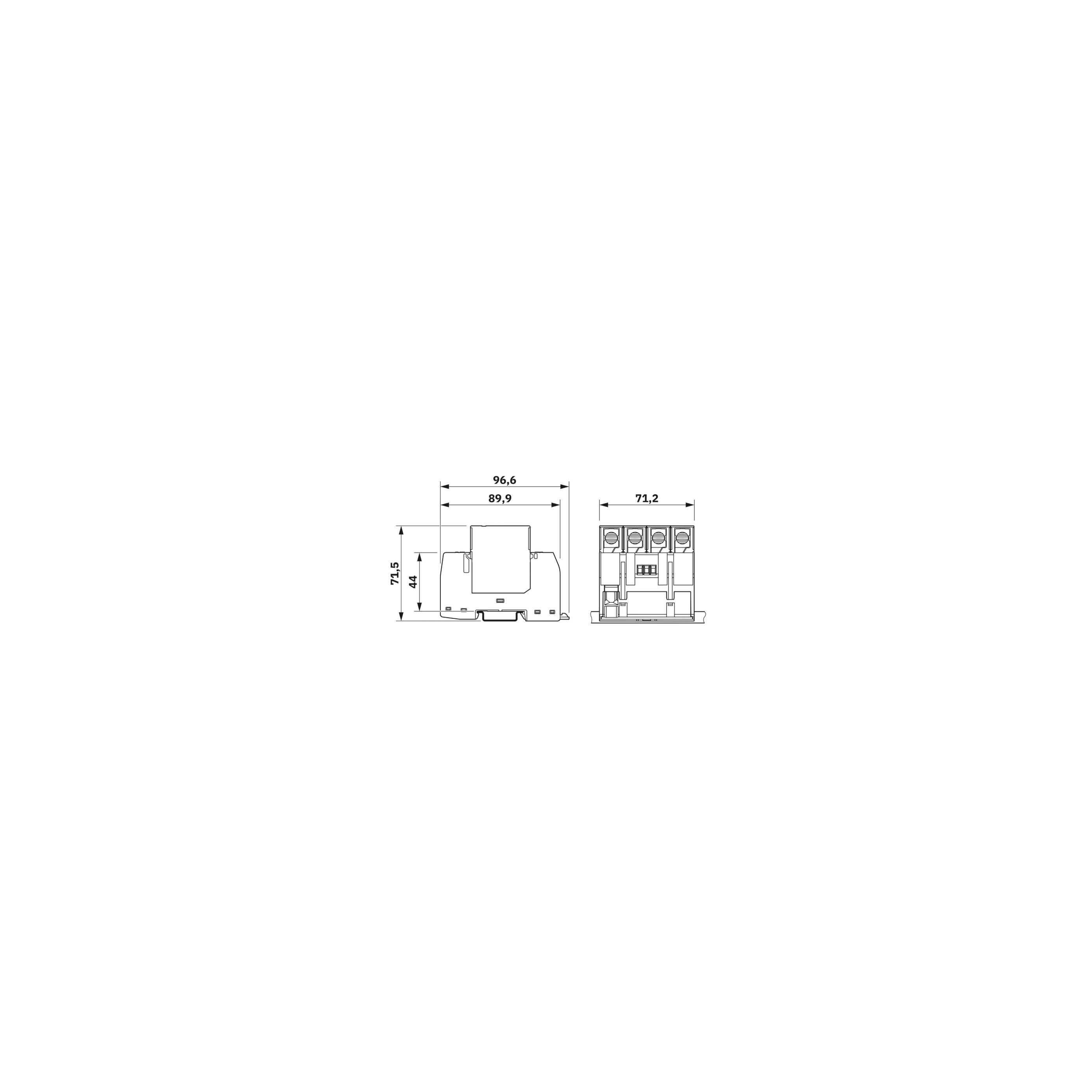

Montajul se realizează pe șină DIN de 35 mm. Produsul ocupă 4 module orizontale și are o lățime de 71,2 mm.

Semnalizare la distanță

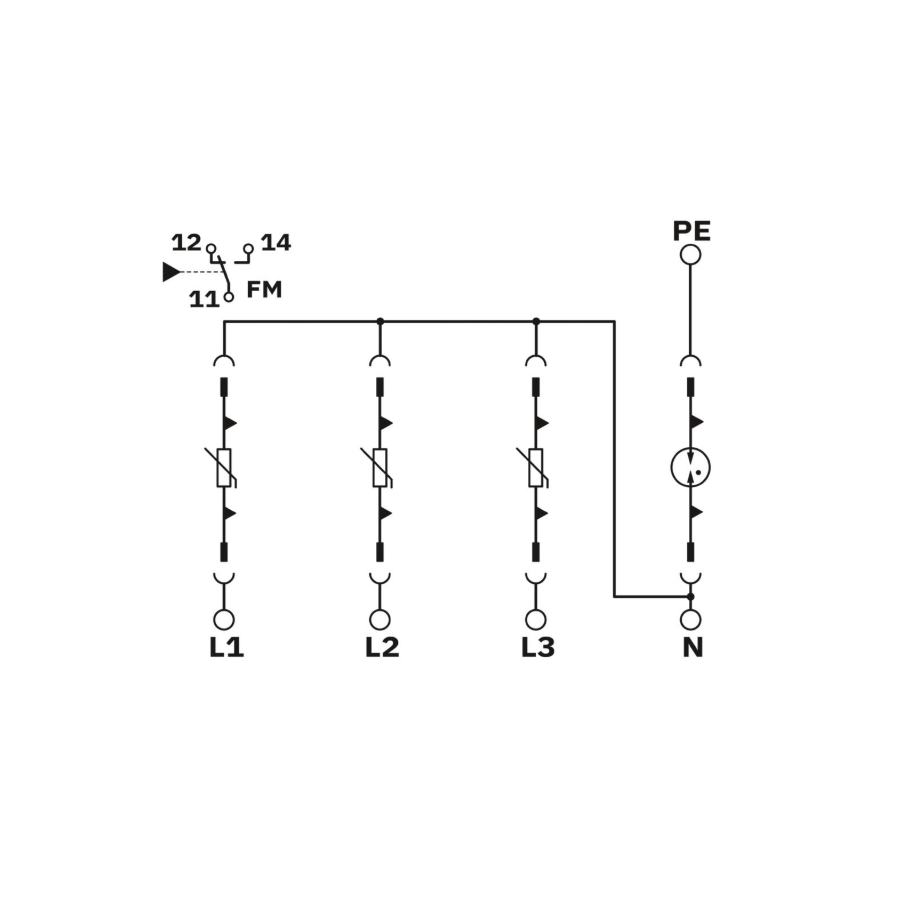

Contactul de semnalizare este de tip comutator și poate fi utilizat pentru transmiterea stării descărcătorului către un circuit extern de monitorizare. Phoenix Contact indică pentru acest contact tensiuni de funcționare de până la 250 V AC sau 125 V DC, în limitele de curent specificate de producător.

Standarde

Descărcătorul este declarat conform IEC 61643-11 și EN 61643-11.
