Tablouri și cutii electrice pentru exterior

Un tablou montat pe fațadă, într-un garaj umed sau într-o hală cu praf este expus la apă, la praf și la variații de temperatură. Afară se adaugă radiația solară. Carcasa trebuie aleasă pentru aceste condiții, nu doar după numărul de aparate.

Criteriile generale ale tablourilor sunt explicate în categoria Tablouri electrice. Aici este descris ce contează în plus la montajul în exterior și în spații umede sau cu praf.

Două tipuri de carcase

Unele cutii se livrează fără contrapanou, care se comandă separat. Informația se citește în titlul și în fișa fiecărui produs.

Materialul carcasei

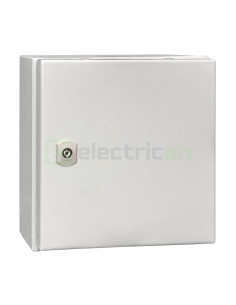

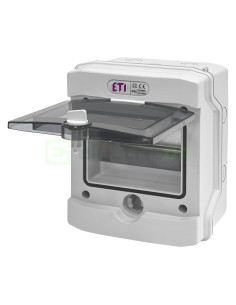

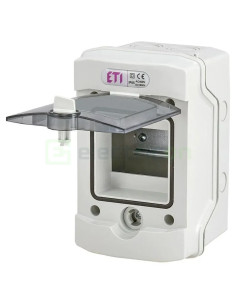

Nu toate carcasele pentru exterior sunt din material izolant. Materialul fiecărui produs se verifică în fișă, pentru că de el depinde legarea la pământ a carcasei.

Carcasa metalică și ușa ei se leagă la conductorul de protecție, conform documentației producătorului. Carcasa din material izolant nu are părți metalice accesibile de legat. Ea trebuie însă să fie declarată pentru montajul în exterior și pentru expunerea la radiație ultravioletă.

Gradul de protecție

Gradul de protecție se marchează prin literele IP urmate de două cifre. Prima cifră arată protecția la pătrunderea corpurilor solide și a prafului, a doua protecția la apă. Valoarea necesară rezultă din locul de montaj și din proiect.

Gradul declarat se păstrează numai dacă toate intrările de cablu sunt etanșate cu presetupe potrivite diametrului cablului, iar garnitura ușii rămâne intactă. O gaură dată pentru cablu fără presetupă anulează protecția.

Condensul

O carcasă etanșă montată afară se încălzește ziua și se răcește noaptea. Aerul din interior își schimbă temperatura, iar umiditatea se poate condensa pe aparate. Intrările de cablu se plasează de regulă pe partea inferioară, iar unde producătorul prevede, se folosesc elemente de aerisire destinate carcasei.

Soarele și temperatura interioară

O carcasă expusă direct la soare se încălzește, iar la căldura exterioară se adaugă cea degajată de aparate. Temperatura interioară poate depăși limitele admise de aparataj. Montajul pe latura umbrită a clădirii sau sub o copertină reduce această încălzire.

Rezistența la șocuri

În locurile accesibile publicului sau cu circulație de utilaje, carcasa trebuie să reziste la lovituri. Rezistența la șocuri mecanice se marchează IK și se citește în fișa produsului.

Categorii înrudite

• Presetupe, pentru etanșarea intrărilor de cablu
• Accesorii pentru tablouri, inclusiv contrapanouri
• Dulapuri electrice
• Tablouri de șantier
• Cutii de joncțiune

Toate se regăsesc în categoria Tablouri electrice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
