Descărcător Phoenix Contact 1466738 SP-EE-VAL-T2-335-1+1-UT monofazat tip 2 335V AC L1/N/PE plug-in modular
Descărcător Phoenix Contact 1466738 SP-EE-VAL-T2-335-1+1-UT monofazat tip 2 335V AC L1/N/PE plug-in modular
  • Nou
Descărcător Phoenix Contact 1466738 SP-EE-VAL-T2-335-1+1-UT monofazat tip 2 335V AC L1/N/PE plug-in modular
Descărcător Phoenix Contact 1466738 SP-EE-VAL-T2-335-1+1-UT monofazat tip 2 335V AC L1/N/PE plug-in modular

Descarcător supratensiune - SPD - Tip 2 1P+N TT/TNS 20kA/40kA 2M - Phoenix Contact - 1466738

Descărcător Phoenix Contact SP-EE-VAL-T2-335-1+1-UT cod 1466738 — Tip 2 monofazat, 335V AC, 20kA, plug-in.
  • Tip: descărcător supratensiune (SPD) plug-in; Clasificare: tip 2 Configurație: monofazat 1+1 (L1+N+PE separate, sistem 3 conductori); Rețele compatibile: TN-S, TT (cu N și PE separate)
  • Tensiune continuă max UC: 335V AC (L-N), 335V AC (L-PE);
  • Modul protecție: plug-in înlocuibil rapid fără scule
  • Aplicații: tablouri electrice rezidențiale/comerciale/industriale (protecție echipamente sensibile: calculatoare, servere, automatizări, echipamente medicale), protecție secundară după SPD tip 1, instalații cu echipamente electronice



Cere Oferta
La comanda

Cod Produs: 1466738

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Cere informatii
laptop Gama variata
de produse map-icon National
si european delivery Livrare
rapida network Oferte
personalizate info Info
utile handshake Partener
de incredere

Descriere

Descărcător la supratensiune monofazat, tip 2, SP-EE-VAL-T2-335-1+1-UT, Phoenix Contact, 1466738 – Descărcător modular tip 2 (clasa II), plug-in, pentru rețele monofazate TN-S/TT (L, N, PE).

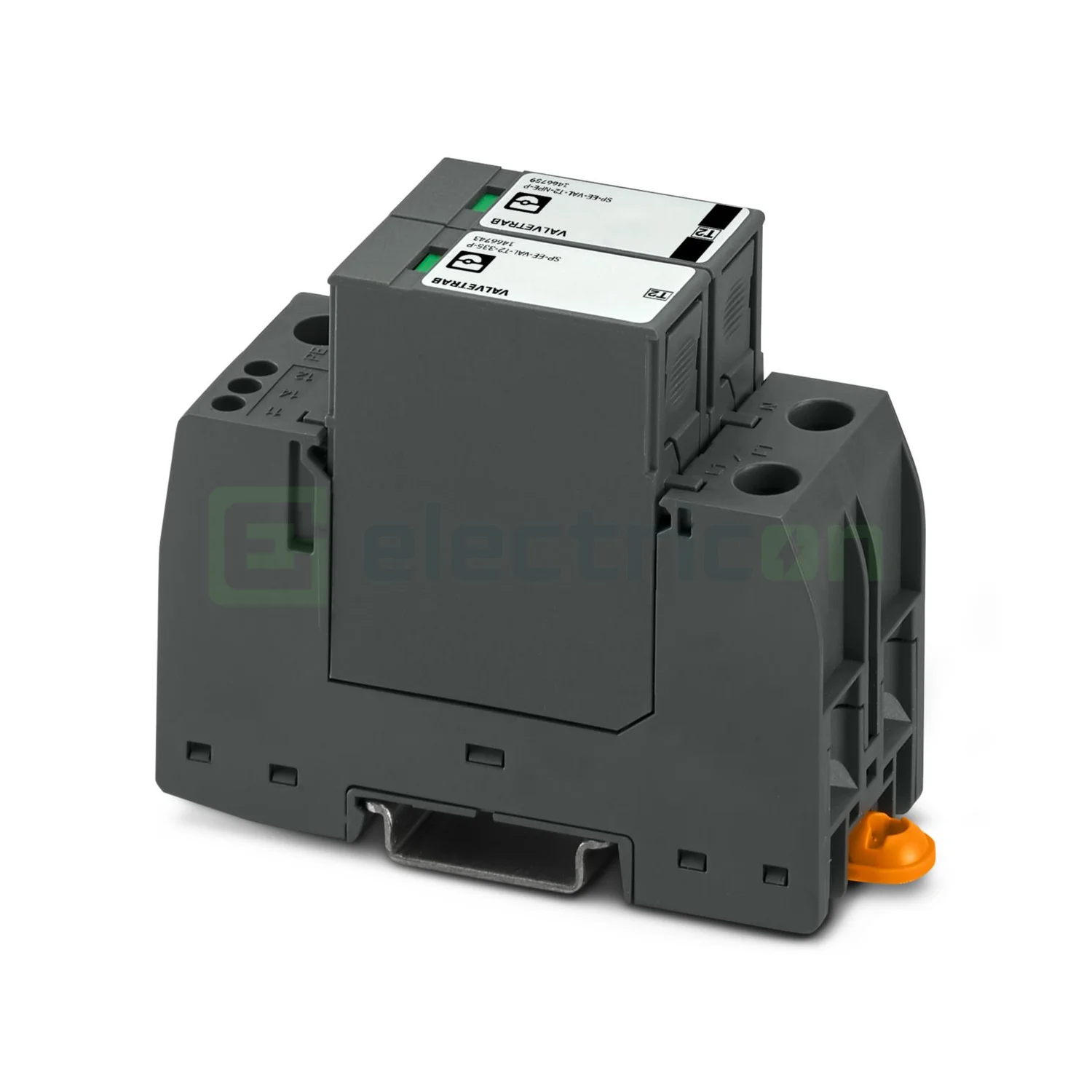

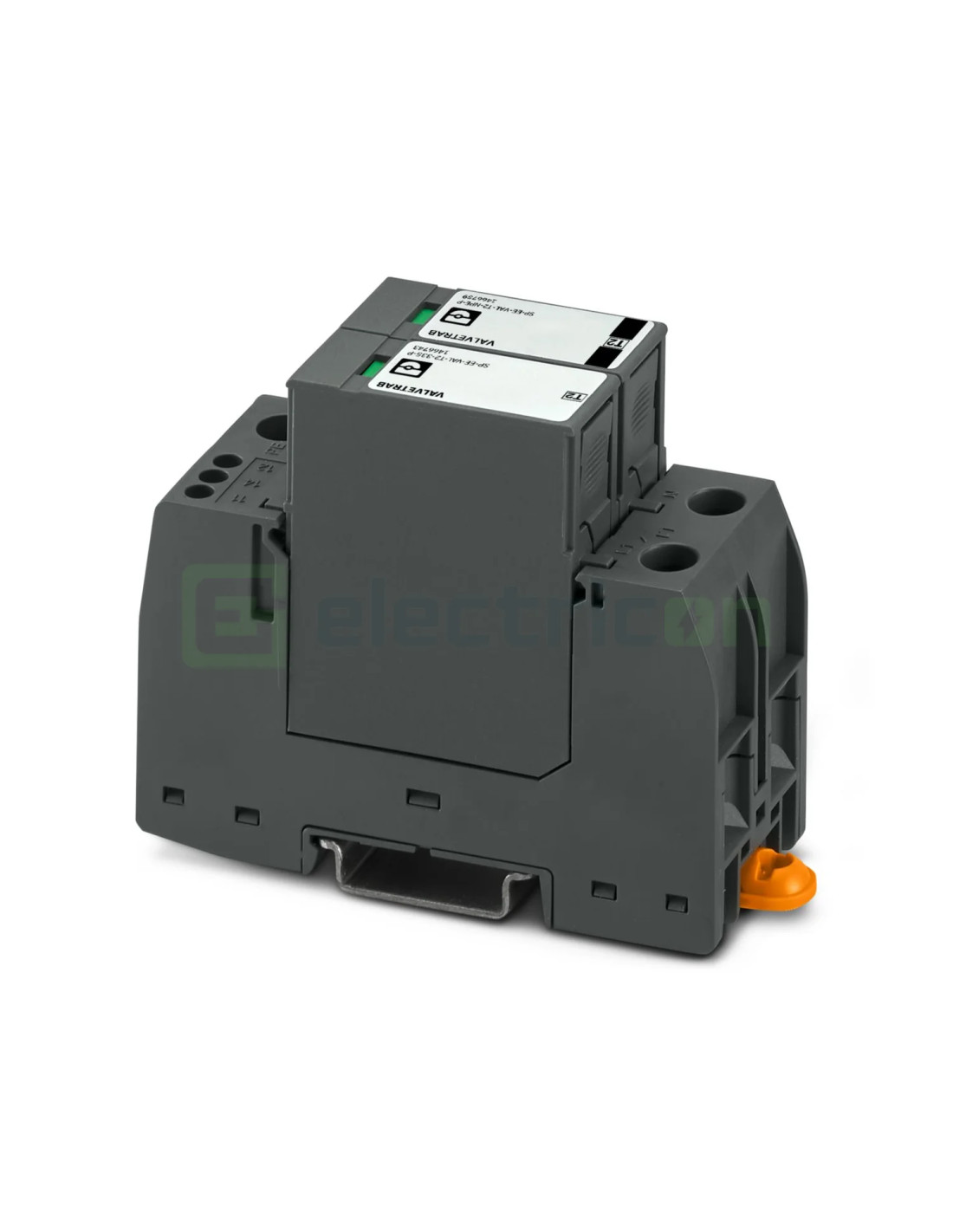

Phoenix Contact SP-EE-VAL-T2-335-1+1-UT (1466738) este un descărcător de supratensiune Tip 2 / Clasa II, modular, cu cartuș plug-in, pentru rețele monofazate cu N și PE separate (sistem 3 conductoare: L1, N, PE). Are tensiune nominală UN 240 V AC, tensiune maximă de funcționare continuă UC 335 V AC (L-N și L-PE), In 20 kA (8/20 μs), Imax 40 kA (8/20 μs), Up 1,5 kV (L-N) și Up 1,7 kV (L-PE), cu indicare optică a stării și montaj pe șină DIN 35 mm.

SP-EE-VAL-T2-335-1+1-UT – Protecție tip 2 pentru tablouri monofazate


Acest descărcător tip 2 este destinat limitării supratensiunilor tranzitorii induse (de exemplu, comutații în rețea, descărcări atmosferice la distanță) și protejează echipamentele sensibile din instalațiile electrice monofazate. Construcția plug-in permite înlocuirea rapidă a modulului de protecție fără demontarea completă a cablajului, iar semnalizarea optică ajută la verificarea stării direct în tablou. Dispozitivul este proiectat pentru sisteme TN-S și TT și include protecție pe circuitele L-N și L-PE, precum și modul de protecție N-PE. Parametrii de descărcare (In/Imax) și nivelul de protecție (Up) îl fac potrivit ca SPD de tip 2 în tablouri principale/secundare pentru locuințe, birouri și instalații industriale ușoare.

Avantajele descărcătorului Phoenix Contact 1466738

  • Tip 2 / Clasa II: Protecție standard în tablouri pentru supratensiuni tranzitorii (8/20 μs).
  • Plug-in, modular: Înlocuire rapidă a modulului fără intervenții complexe în tablou.
  • Capacitate mare de descărcare: In 20 kA și Imax 40 kA (8/20 μs).
  • Nivel de protecție redus: Up 1,5 kV (L-N) și Up 1,7 kV (L-PE), pentru protecția echipamentelor sensibile.
  • Montaj DIN 35 mm: Instalare rapidă în tablouri modulare, dimensiuni compacte (2 module / 35,6 mm lățime).

Specificații tehnice Descărcător Phoenix Contact SP-EE-VAL-T2-335-1+1-UT (1466738)

Cod producător 1466738
Cod EAN 4063151861094
Denumire produs SP-EE-VAL-T2-335-1+1-UT
Producător Phoenix Contact
Tip SPD Descărcător supratensiune Tip 2 / Clasa II
Sistem rețea TN-S, TT (N și PE separate)
Configurație rețea Monofazat, 3 conductoare: L1, N, PE
Circuite de protecție L-N și L-PE; mod protecție N-PE
Tensiune nominală UN 240 V AC (TN-S/TT)
Frecvență nominală 50/60 Hz
Tensiune max. funcționare continuă UC L-N: 335 V AC; L-PE: 335 V AC; N-PE: 264 V AC
Curent nominal de descărcare In (8/20 μs) 20 kA
Curent maxim de descărcare Imax (8/20 μs) 40 kA
Curent total ITotal (8/20 μs) 40 kA
Nivel protecție Up L-N: 1,5 kV; L-PE: 1,7 kV; N-PE: 1,5 kV
TOV (UT) – comportament L-N: 460 V AC / 120 min (safe failure); L-PE: 1464 V AC / 200 ms (withstand); N-PE: 1200 V AC / 200 ms (withstand)
Timp răspuns tA L-N: 25 ns; L-PE: 100 ns; N-PE: 100 ns
ISCCR (curent scurtcircuit admis) 25 kA
Siguranță de rezervă max. 50 A gG (V-type through wiring) / 125 A gG (branch wiring)
Curent de sarcină IL 50 A (la 10 mm²)
Conexiune Șurub M5, cuplu 3 Nm, dezizolare 12 mm
Secțiuni conductori Rigid: până la 25 mm²; flexibil: până la 16 mm² (în funcție de configurație și ferule)
Montaj Șină DIN 35 mm

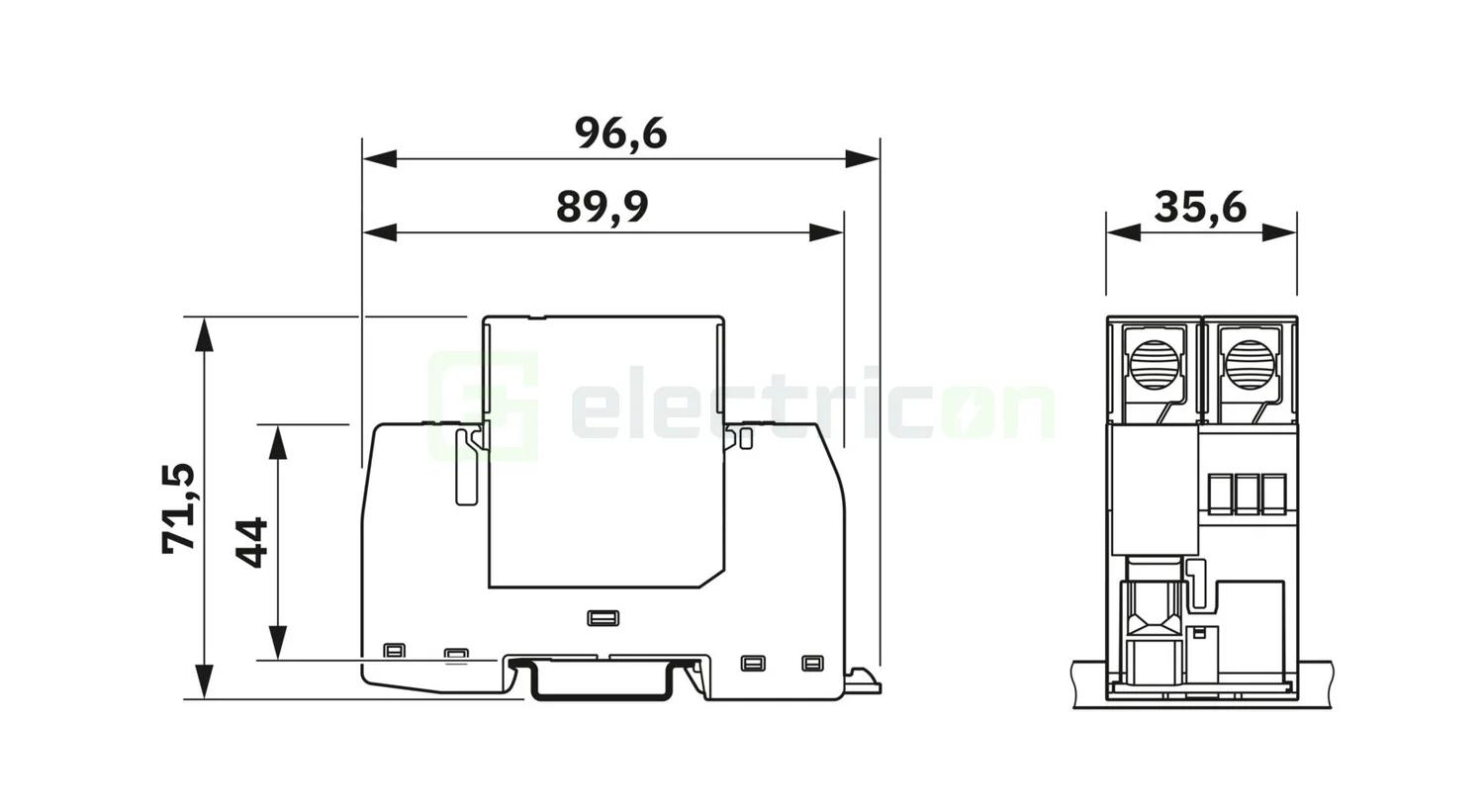

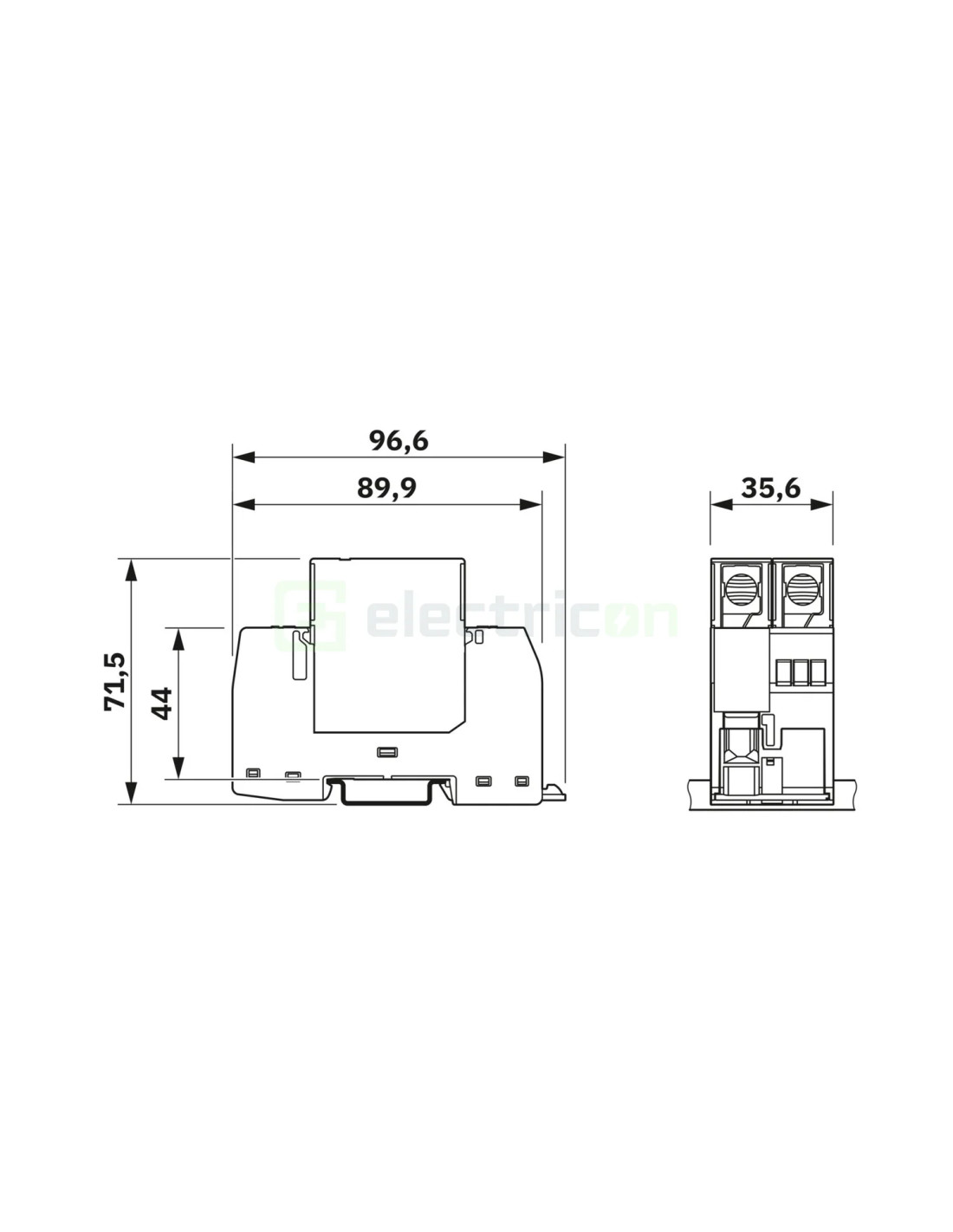

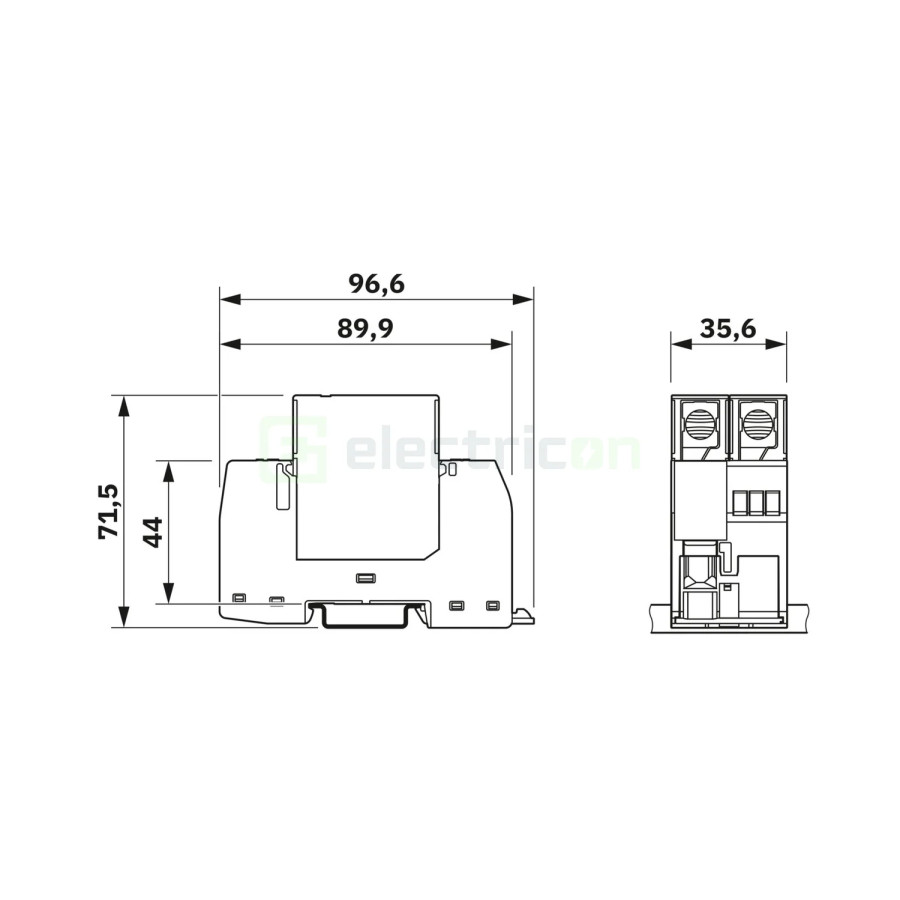

Dimensiuni (L x H x A) 35,6 x 96,6 x 71,5 mm (incl. șină DIN 7,5 mm)
Număr module / diviziuni 2 div.
Grad protecție IP20 (montat)
Temperatură funcționare -40 °C ... +85 °C
Material / inflamabilitate PA 6.6 / PBT, UL 94 V-0, culoare gri RAL 7043
Standarde IEC 61643-11 (2025), EN 61643-11 (2012+A11:2018)
Semnalizare stare Optică (indicator defect SPD)
Greutate netă 170 g
Greutate brută 190 g


Aplicații recomandate

  • Tablouri monofazate TN-S/TT – protecția echipamentelor la supratensiuni tranzitorii.
  • Protecția electronicelor sensibile: centrale termice, controllere, sisteme alarmă, CCTV, automatizări.
  • Tablouri secundare în clădiri rezidențiale/office unde se cere SPD Tip 2.


Garanție

Garanție persoane juridice 1 an
Garanție persoane fizice 2 ani

🌐 Link producător

Tag-uri căutare
  • descarcator supratensiune tip 2 phoenix 1466738
  • sp-ee-val-t2-335 1+1 ut monofazat tn-s tt
  • spd tip 2 335v 20ka 40ka din
  • protectie supratensiuni tablou monofazat phoenix contact
Tensiune
255 V
Numar de poli
1P+N
Tip curent
AC (curent alternativ)
Grad de Protecție IP
IP20
Tip descarcator
T2
Debroșabil
DA, cu semnalizare
Tip
descărcător de tip T2 pentru curent alternativ
Branșament
monofazat
Tip rețea
TT/TN-S
1466738
4063151861094

Fișă tehnică 1466738

590.8KB Descarcă
